TMMA 100H/SET souprava stahováku TMMA s hydraulickým vřetenem na 10 tun

Hydraulická sada SKF EasyPull TMMA 100H/SET je určena pro bezpečnou a snadnou demontáž ložisek, jako např. soudečkových ložisek nebo ložisek CARB či jiných dílů včetně řemenic a setrvačníků. Stahovák TMMA 100H, který je součástí sady, umožňuje dosáhnout stahovací síly 100 kN. Je určen pro demontáž mechanických dílů. Čelisti je třeba upevnit za obvod demontovaných dílů. Tento způsob upevnění se nazývá vnější tah. Šířka uchopení činí 250 mm (9,8")

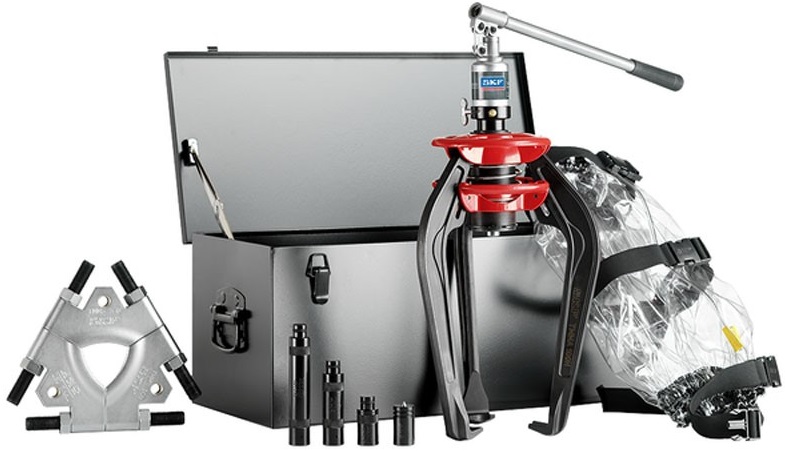

Sada TMMA 100H/SET byla vyvinuta a je vyráběna výhradně pro SKF. Sada, která se skládá z hydraulického stahováku TMMA 100H, trojdílného zadního uchycení TMMS 160 a ochranné plachty TMMS 350, je uložena v odolném kovovém kufříku.

Stahovák TMMA 100H se vyznačuje jedinečným otvíracím systémem, patentovaným SKF. Ramena lze rozevřít jednoduchým stlačením dvou ergonomicky tvarovaných červených kotoučů, které jsou předepjaty pružinami. Upevněte ramena za demontovaný díl. Jakmile uvolníte kotouče předepjaté pružinami, ramena automaticky sevřou demontovaný díl. Tím je zajištěno, že stahovák se neuvolní při působícím zatížení. Stahováky jsou samosvorné, a tedy díly jsou sevřeny tím pevněji, čím je větší demontážní síla. Ramena a hydraulické vřeteno jsou vyrobeny z vysoce kvalitní chromvanadiové slitiny s černěným povrchem.
Stahovák TMMA 100H je standardně vybaven hydraulickým vřetenem TMHS 100. Vřeteno, které se skládá z válce a čerpadla, umožňuje vyvinout potřebnou sílu. Tento výrobek je určený k ?okamžitému použití?, a tedy není nutné ho nejprve sestavit. S vynaložením malé fyzické námahy lze dosáhnout maximální síly 100 kN. Spojením stahováku a hydraulického vřetena vzniklo zařízení, které zaručuje rychlou a úplnou demontáž.
TMMA 100H má zdvih 80 mm, což dostačuje pro dokončení demontáže v průběhu jedné operace. Vestavěný pojistný ventil přispívá k dosažení maximální tažné díly bez úniku jediné kapky oleje.
Stahovák TMMA 100H je dodáván se třemi prodlužovacími nástavci, které umožňují snadno přizpůsobit
délku vřetena hřídeli. Tento stahovák je dále vybaven výměnným koncovým nástavcem, který je opatřen hrotem s pružinami, zabraňujícím poškození hřídele.

Trojdílné zadní uchycení
Trojdílné zadní uchycení TMMS 160 se používá ve spojení se stahováky se třemi rameny.
TMMS 160 se vyznačuje speciálně navrženým vyčnívajícím profilem na ploché straně, který se upevní
za vnitřní kroužek a tím snižuje potřebnou demontážní dílu. Dále zabraňuje poškození ložiska při demontáži, a tedy ložisko lze použít znovu. Tři části TMMS 160 rovnoměrně rozloží tahové síly a tím snižují nebezpečí naklopení ložiska při demontáži, především v případě soudečkového ložiska nebo ložiska CARB?.

Ochranná plachta

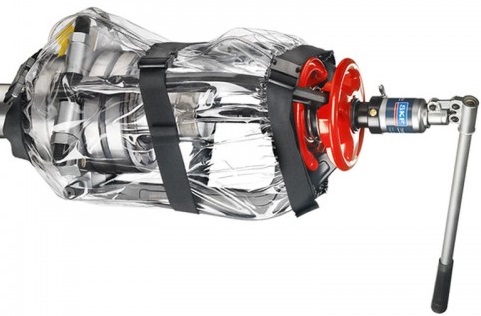

Ochranná plachta TMMX 350 je vyrobena z pevné průhledné plastové fólie, která umožňuje uživateli sledovat průběh demontáže a navíc zvyšuje bezpečnost práce. V průběhu demontáže se stahovák a ložisko obalí plachtou TMMX 350 a tím se sníží nebezpečí zranění v případě poškození dílu.

Kufřík
Sada TMMA 100E/SET je dodávána v odolném kovovém kufříku se speciálním úložným prostorem pro všechny díly

Nejmenší rozpětí 75 mm
Největší rozpětí 250 mm
Efektivní délka ramene 250 mm
Maximální tažná síla: 100 kN
Hloubka háku 13,8 mm
Hydraulické vřeteno: TMHS100
