TIH 100 m indukční ohřívací přístroj SKF

Středně velký indukční ohřívací přístroj
SKF TIH 100m je určen pro ohřev ložisek s maximální hmotností 120 kg a masivních dílů s hmotností až 60 kg.

Nový ohřívací přístroj TIH 100m ohřeje ložisko o hmotnosti 97 kg za pouhých 20 min
Indukční cívka se nachází vně skříně ohřívacího přístroje jako u zařízení TIH 030m, TIH 210m a TIH 240
Tato koncepce usnadňuje umístění ložiska na cívku
Takové řešení spolu se zdokonalenou výkonovou elektronikou umožnilo podstatně zkrátit dobu ohřevu, snížit spotřebu energie, jakož i náklady na ohřev, což dokazuje porovnání s podobnými
přístroji
Ohřívací přístroj je vybaven regulací teploty, která je nastavena na 110 °C, a snímačem teploty
Dále je vybaven časovou regulací pro ohřev jiných dílů než ložisek

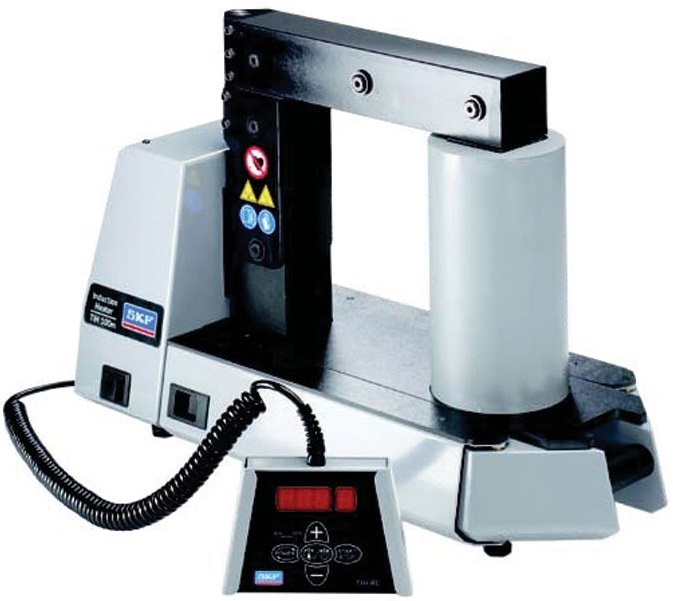

LED displej a ovládací panel jsou zabudovány do dálkového ovladače
TIH 100m je standardně dodáván se třemi jádry.
Větší jádro je opatřeno „otočným ramenem“, které usnadňuje manipulaci s ložiskem, protože pracovník nemusí zdvihat jádro při nasouvání ložiska

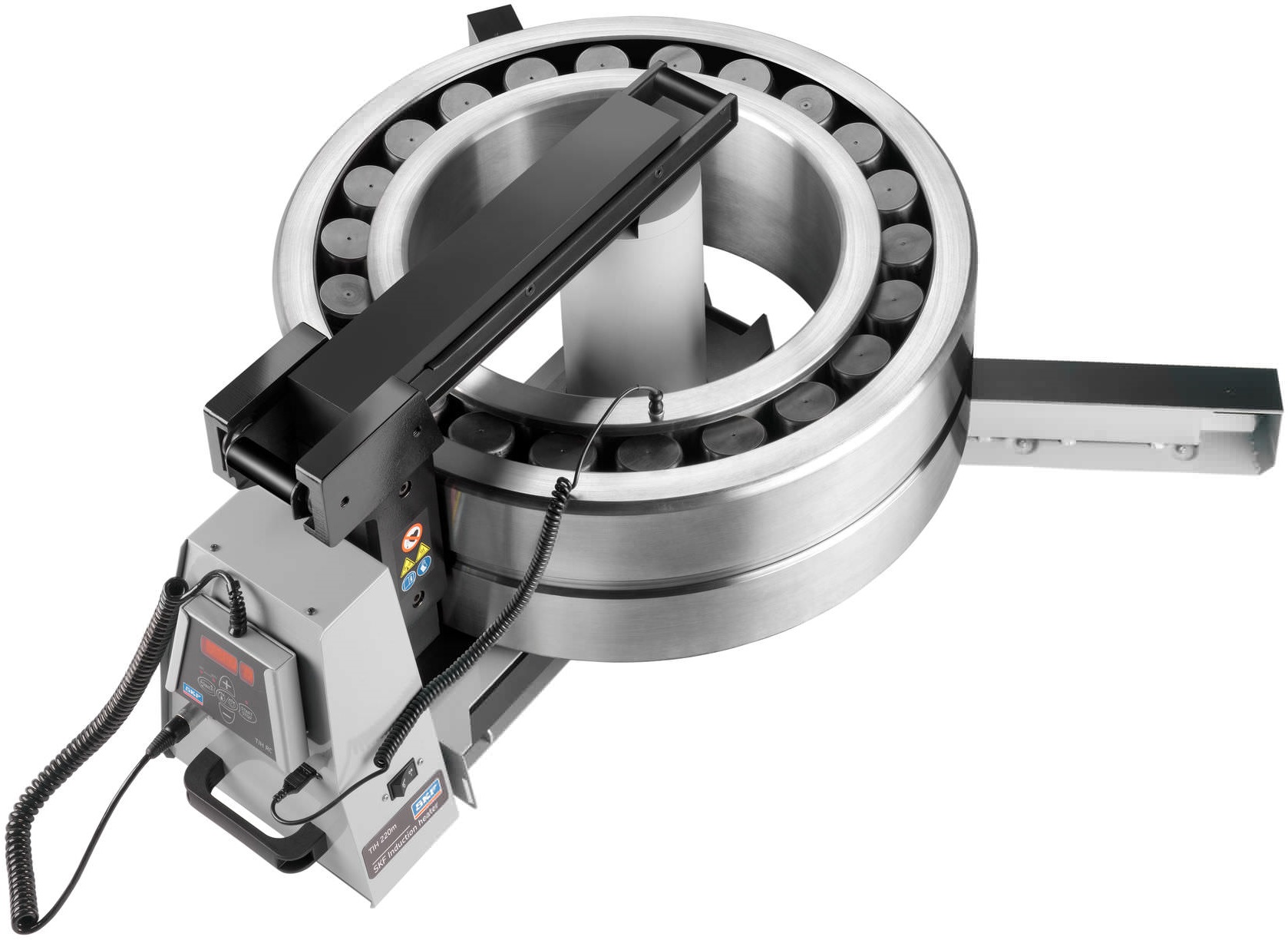

Dvě podpěry lze vyklopit z přístroje a podepřít jimi ložisko při ohřevu a tedy je možné ohřívat i ložiska většího průměru
Jádra mohou být uložena uvnitř podpěr, čímž se snižuje riziko jejich poškození nebo ztráty
Malé jádro je určeno pro ohřev menších ložisek nižším výkonem, který lze nastavit na dvě hodnoty (50-100 %
Možnost volby dvou úrovní výkonu je ideální pro ložiska citlivá na teplo, jako např. ložiska s vnitřní vůlí C1 a C2
Přístroj TIH 100m s jádrem o průřezu 56 x 56 mm (2.2 x 2.2“) je nabízen ve dvou provedeních pro napětí 230V/50-60Hz (TIH 100M/230V) a 400-460V/50-60Hz (TIH 100M/MV).
Koncepce m20
„m20“ vyjadřuje hmotnost v kg nejtěžšího soudečkového ložiska řady 231, které lze ohřát
z 20 na 110 °C (z 68 na 230 °F) za 20 minut. Tato hodnota definuje výkon ohřívacího přístroje místo příkonu
Bezpečnost
Vzhledem k tomu, že přístroj generuje elektromagnetické pole, osoby s kardiostimulátorem by se měly přibližovat k přístroji za provozu na vzdálenost nejvýše 5 m (16ft).
Zařízení nesmí být používáno v prostředích s nebezpečím výbuchu
Funkce
Panel dálkového ovládání
Přístroj TIH 100m je dodáván s panelem dálkového ovládání
Panel, který je odnímatelný usnadňuje obsluhu a snižuje riziko kontaktu s horkým ložiskem za provozu

Maximální hmotnost obrobku 120 kg
Průměr otvoru 20 až 400 mm
Velikost prostoru (šxv) 155x205mm
Průměr 110 mm
Standardní jádra jsou součástí dodávky
vhodné pro minimální skladování
Průměr obrobku 80 mm, 40 mm, 20 mm
Maximální výkon 3,6kVA (230); 4,0-4,6kVA (400-460V)
Síťové napětí 200-240 V / 50-60 Hz
Regulace teploty 20 - 250 ° C
Časový rozsah 0-60 min
Maximální teplota (přibližně) 400 ° C
Rozměry (šxhxv) 570x230x350 mm
Celková hmotnost včetně jader 42kg
