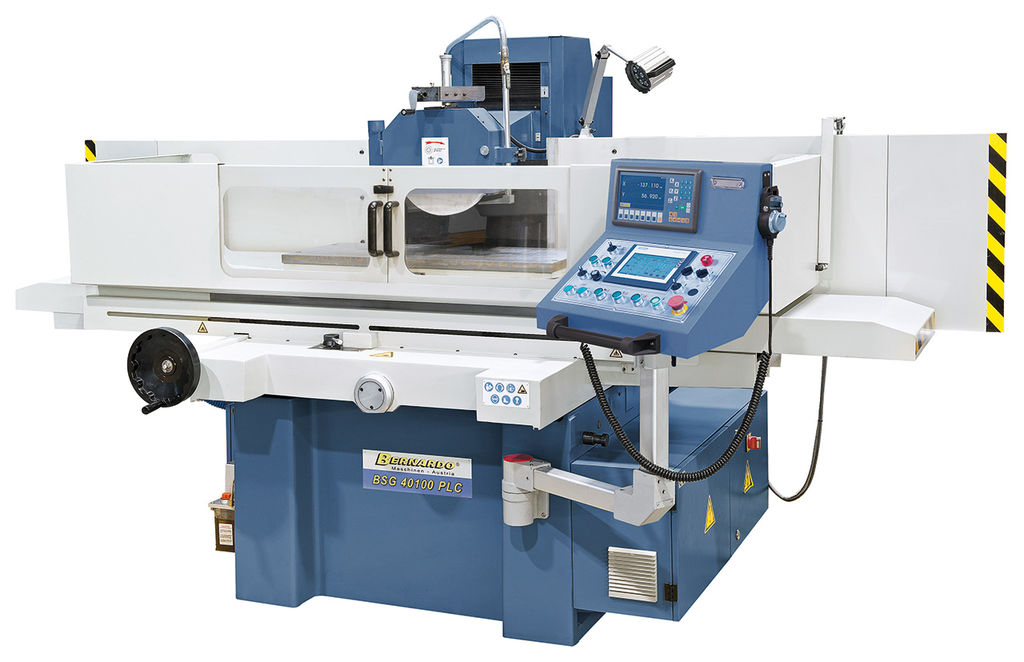

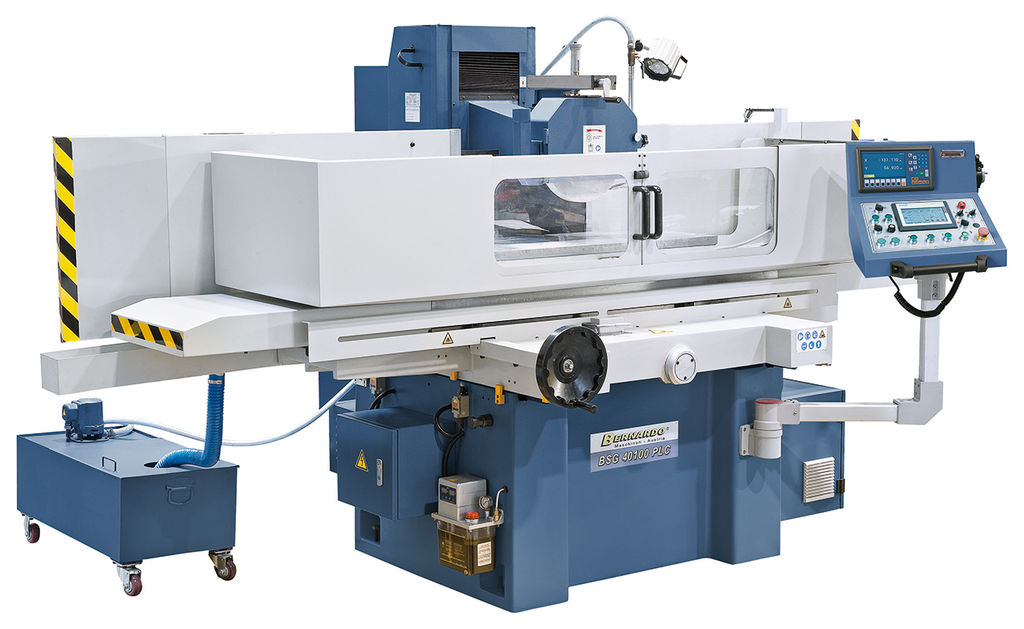

Bernardo BSG 40100 PLC rovinná bruska s digitálním odměřováním

Bruska Bernardo řady BSG má pevnou konstrukci a je vhodná k opracování obrobků do 600 kg s velikostí broušené plochy do 1130 x 450 mm
Tento model nabízí uživateli optimální výkon svou sériově dodávanou výbavou jako například: počítačem řízené svislé pozicování, paralení orovnávací přípravek s mikrometrickým posuvem, magnetická deska s odmagnetizačním zařízením a dvojosé digitální odměřování

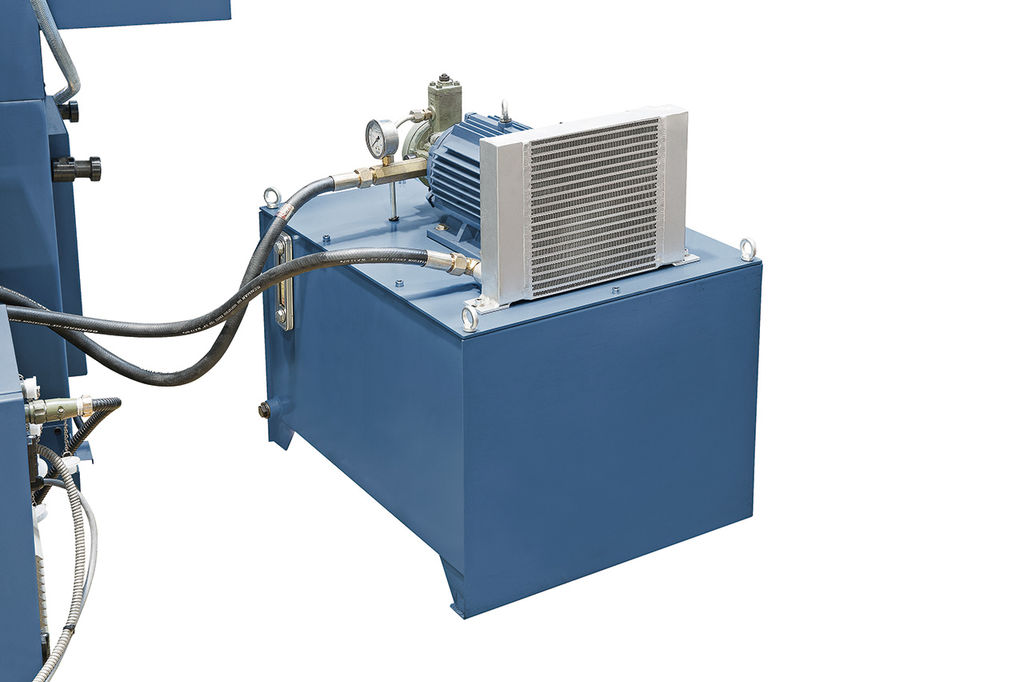

Autonomní hydraulická jednotka s výměníkem tepla, zabraňuje tepelnému namáhání a vibracím stroje
Kalené a broušené podélné a příčné vodicí dráhy stolu, boční vedení s povlakem Turcite-B boční vedení zajišťují odolnost proti opotřebení a nízké tření
Podélné vedení stolu ploché a V, příčné vedení stolu dvojité V
Počítačem řízené pozicování s rychloposuvem na výšku obrobku, nastavitelné zdvihy broušení a vyjiskření, automatické zvednutí do výchozí polohy po ukončení programu
Brusné vřeteno je uloženo ve speciálních předpjatých ložiscích bez axiální a radiální vůle
Vysoká přesnost je zaručena vyžíhanou konstrukcí stroje bez pnutí
Maximální tuhost a stabilita díky silnému žebrování a dostatečně dimenzovaným stěnám
Digitálně řízený automatický svislý posuv se servomotorem
Nastavitelný podélný a příčný pohyb stolu pomocí koncových zarážek
Vysoce kvalitní hydraulický systém zaručuje jemné a přesné přestavení stolu i při jeho vysokém zatížení

Rozměr pracovního stolu [mm]: 405 x 1 020
T-drážky počet/šířka [mm]: 3/14
Elektro-magnetická upínací deska [mm]: 400 x 1 000
Max. posuv - podélný [mm]: 1 130
Max. posuv - příčný [mm]: 450
Max. vzdálenost středu vřetene od povrchu stolu s magnetickou deskou [mm]: 580
Maximální hmotnost obrobku [kg]: 600
Rozměry brusného kotouče [mm]: 350 x 40 x 127
Rychlost stolu, hydraulický pohon [m.min-1]: 5 ÷ 25
Příčný posuv
Autoposuv [mm.zdvih-1]: 0,5 ÷ 8
Rychloposuv [mm.min-1]: 990
Příčné nastavení ručním kolem [mm.ot-1]: 5
Dílek noniusu [mm]: 0,02
Vertikální posuv
Autoposuv, vertikální [mm]: 0,005/0,01/0,02/0,03/0,04/0,05
Rychloposuv [mm.min-1]: 480
Vertikální nastavení ručním kolem [mm.ot-1]: 2
Dílek noniusu [mm]: 0,005
Motor vřetene [W]: 4 000
Otáčky vřetena [U.min-1]: 1 450
Motor hydraulického čerpadla [W]: 2 200
Motor vertikálního posuvu [W]: 500
Rozměry (š x h x v) [mm]: 3 100 × 2 200 x 1 900
Hmotnost [kg]: 3 700

Rozsah dodávky brusky na plocho Bernardo :

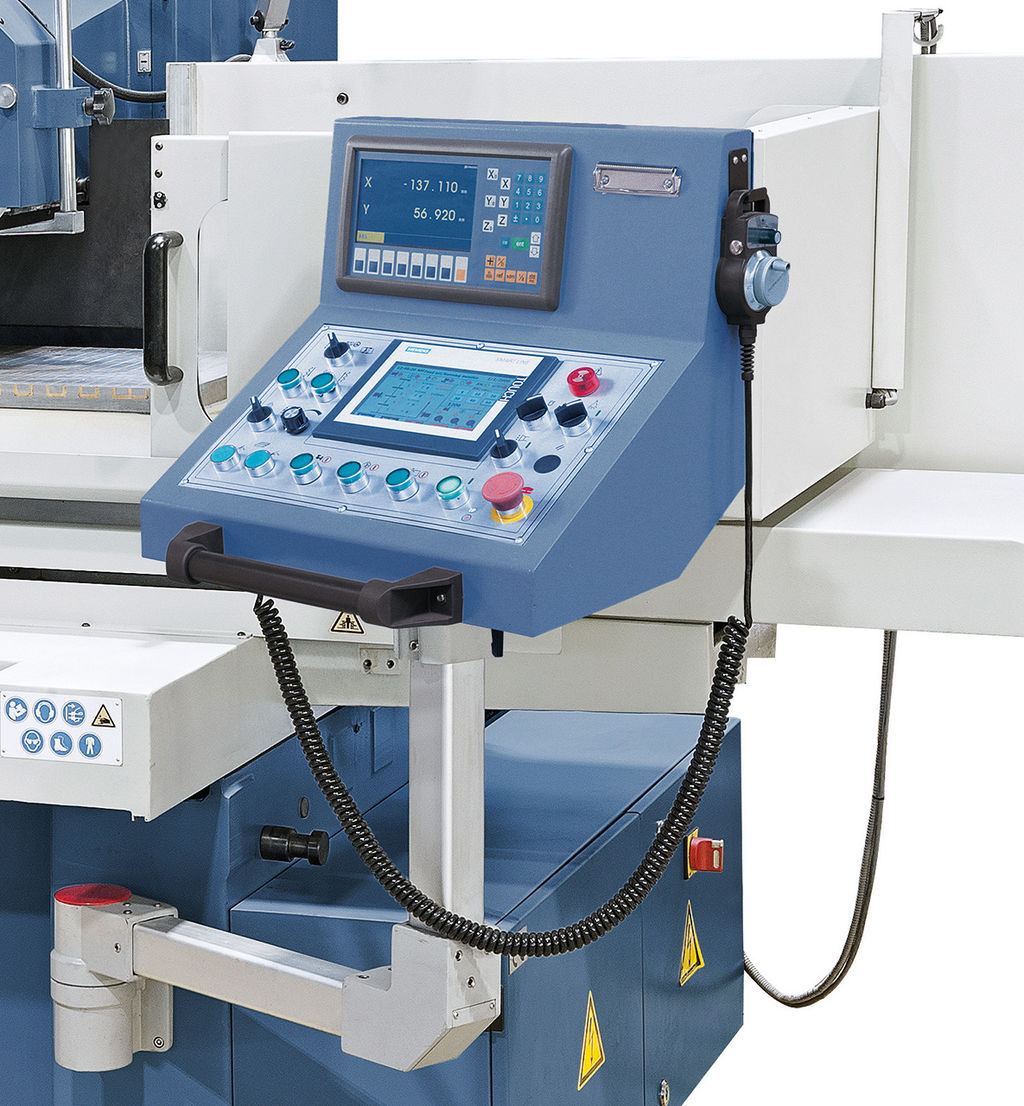

Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve 2 osách

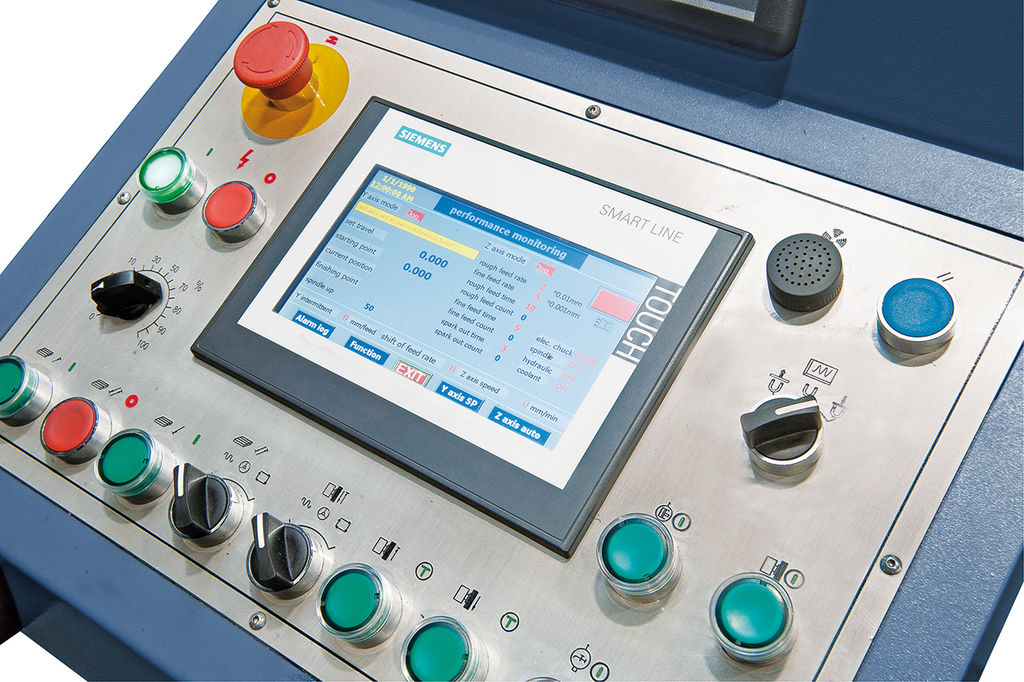

Siemens SMART-Panel IE V3 s dotykovým ovládáním

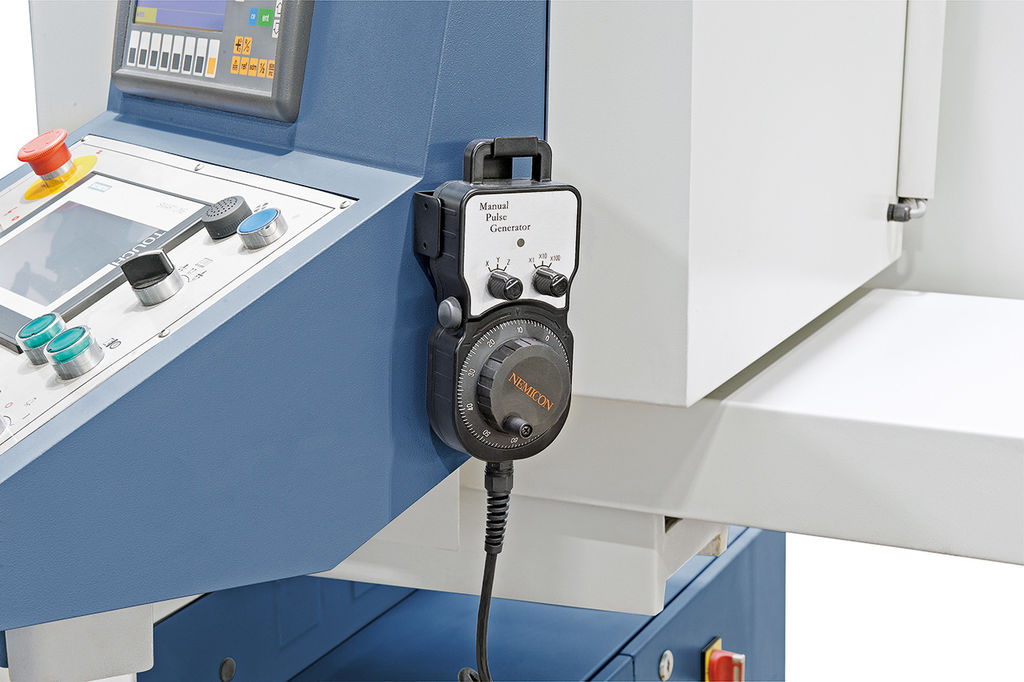

Elektronické ruční kolo
Brusný kotouč
Příruba brusného kotouče
LED pracovní světlo

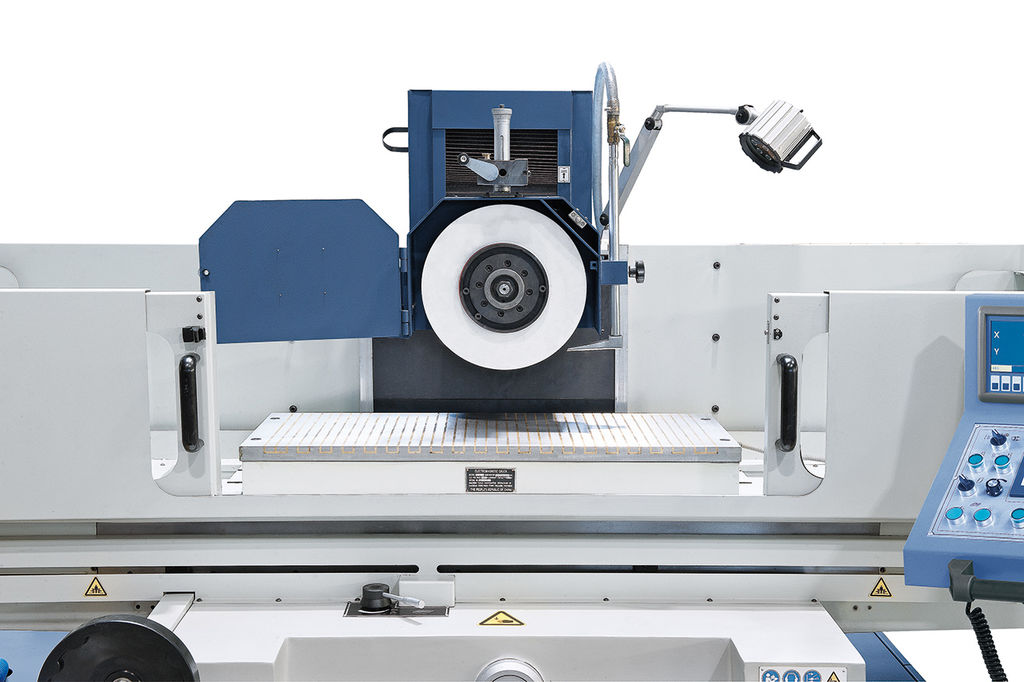

Magnetická upínací deska
Vyvažovací stojan
Vyvažovací trn
Ochranný kryt

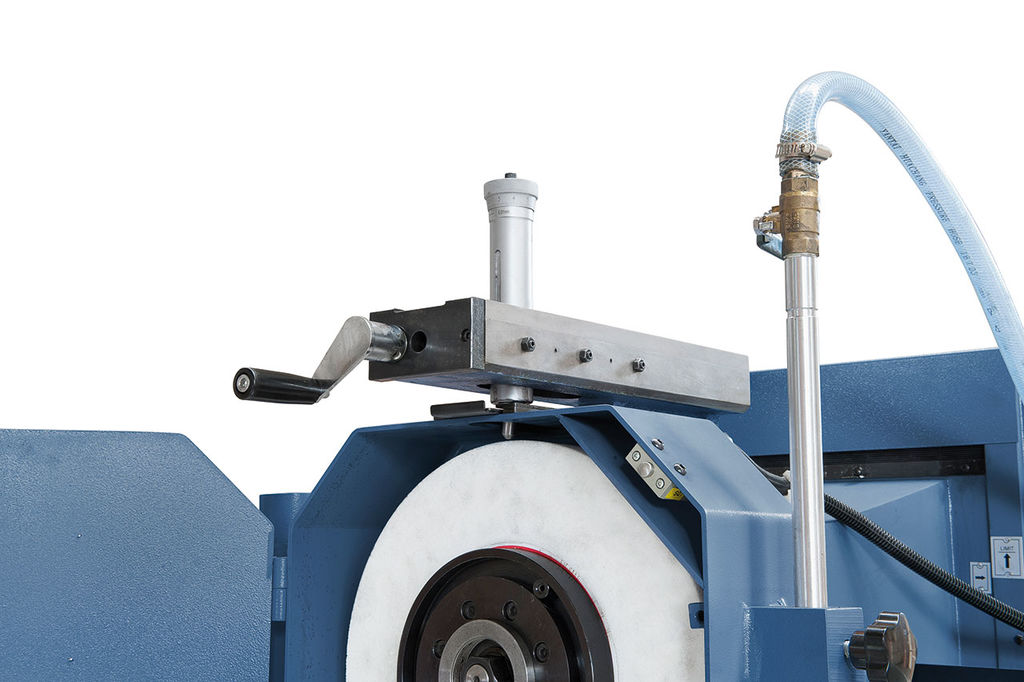

Paralelní orovnávání
Demagnetizační zařízení

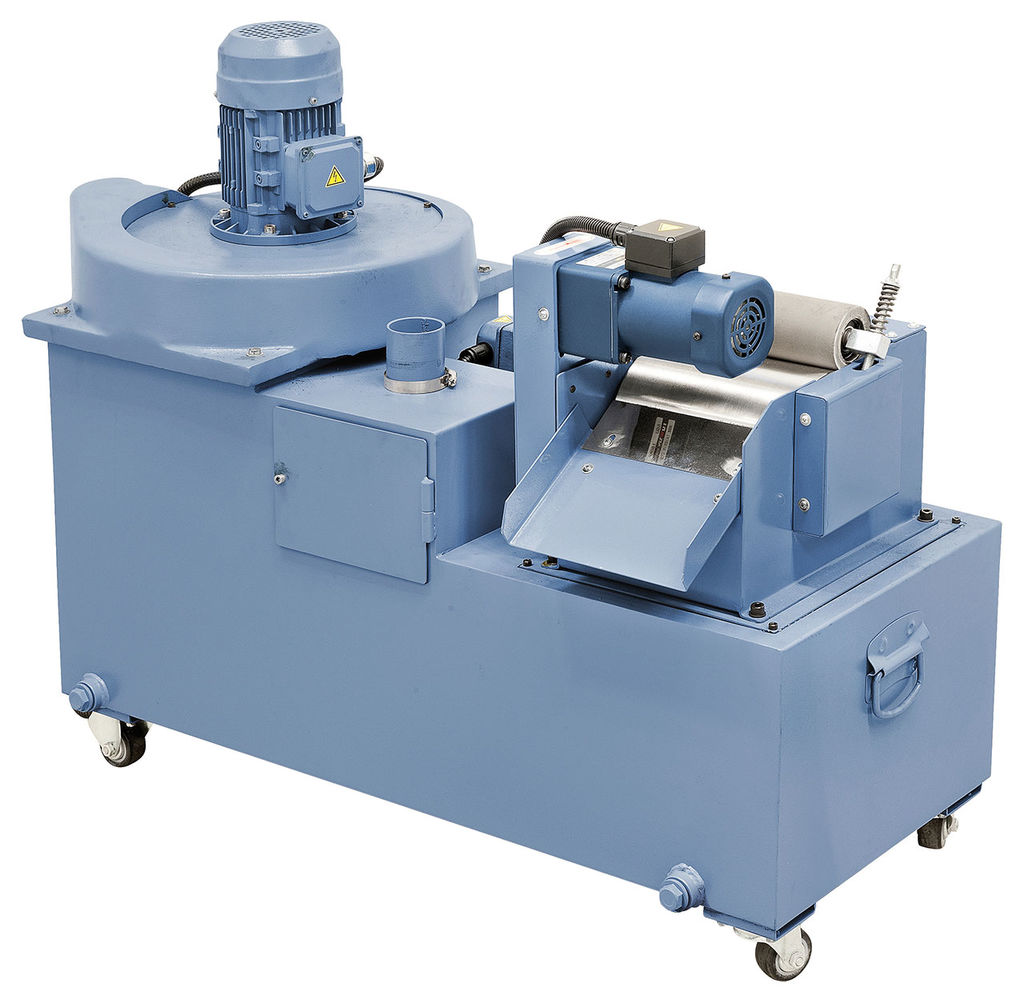

Chladicí zařízení
Diamantový orovnávač brusných kotoučů
Nivelační kyvné prvky

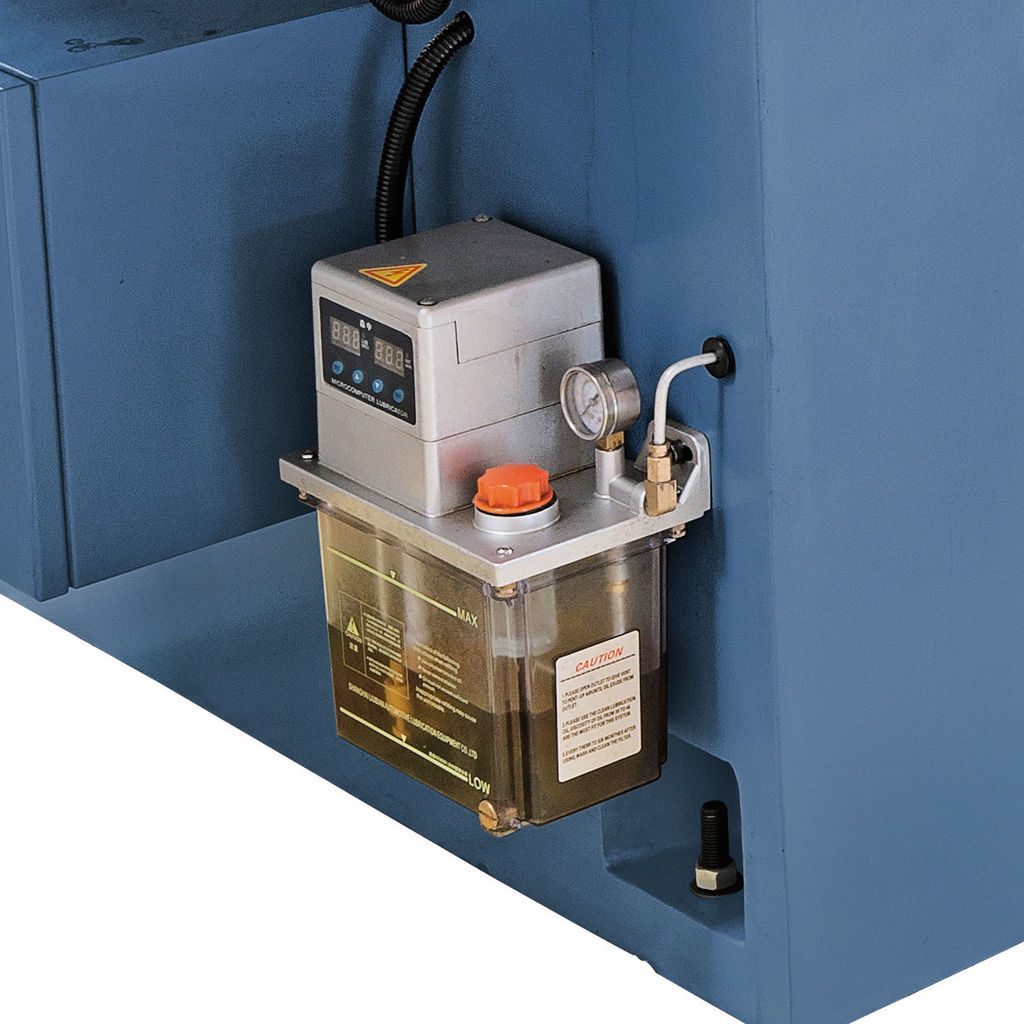

Centrální mazání
Obslužné a servisní nářadí
