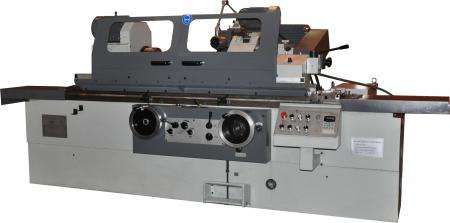

Bruska na kulato Proma PBK-1000
Vysoce přesná bruska na kulato pro vnitřní a vnější opracování. Brusné vřeteno je uloženo ve stavitelných třísegmentových kluzných ložiscích.
Vysoce přesná bruska na kulato pro vnitřní a vnější opracování
Bruska nakulato je určena k přesnému broušení povrchů rovných a rotačních ploch
Své využití nalezne tato bruska v malých a středně velkých provozech
Výhodou brusky na kulato je automatický hydraulický posuv pracovního stolu, magnetické upínání obrobku a samostatný systém chlazení
Všechna třecí místa brusky jsou automaticky mazána pomocí mazací pumpy
Otáčky brusného kotouče, krok a rychlost posuvu a také hloubku záběru lze nastavit na požadovanou hodnotu
Tuhost strojů umocňuje dvoustěnný nosný sloup a robustní litinové části
Brusné vřeteno uloženo v tří segmentových kluzných ložiskách, přesně nastavitelných
Hydrodynamické uložení hlavního vřetena vytváří olejový film mezi ložiskem a vřetenem, který minimalizuje vibrace při nejvyšší přesnosti a kvalitě povrchu. Toto uložení zvyšuje životnost vřetena brusky a jeho stabilitu
Přesně seřízená vřetenová hlava a stabilní support pro dosažení nejlepších výsledků při různých aplikacích
Stůl brusky je bohatě dimenzován, může se natáčet ve 2 směrech
Pohyb je prováděn ručně kolečkem nebo automaticky hydraulickým posuvem v podélném směru
Robustní vřetenovou hlavu lze vychýlit doleva a doprava o 30°
Posuv plynule nastavitelný
Čas setrvání na konci pohybu stolu lze nastavit
Přesnost převzata podle ISO pro hrotové brusky
Se zařízením pro vnitřní broušení a se zápichovou automatikou
Rohatkový přísuv umožňuje pomocí nulového dorazu opakovaný přísuv, aniž by bylo nutné sledovat stupnici posuvu

Technické parametry:
Bruska na kulato Proma PBK-1000
PRACOVNÍ PROSTOR
Výška hrotů [mm]: 180
Max. broušená délka [mm]: 1 000
Broušený průměr [mm]: 8 ÷ 320
Max. hmotnost pro obrobek mezi hroty [kg]: 150
Dráha pojezdu - osa Z [mm]: 1 000
Dráha pojezdu brusné hlavy [mm]: 246
Vnitřní průměr pro broušení s lunetou [mm]: 35 ÷ 100
Vnitřní průměr pro broušení bez lunety [mm]: 30 ÷ 100
Hloubka při vnitřním broušení [mm]: 125
Plynulý posuv stolu [m.min-1]: 0,1 ÷ 4
Max. rozsah naklápění stolu [°]: +3 / -7
Min. posuv brusných kotoučů [mm]: 0,0025
Obvodová rychlost [m.s-1]: 35
S pevnou lunetou [mm]: 60
Průměr sklíčidla [mm]: 200
VŘETENÍK
Otáčky pracovního vřetena [U.min-1]: 25 ÷ 220
Rozsah naklápění pracovního vřeteníku [°]: 90
Kužel pracovního vřetena: MK 4
VŘETENÍK BRUSKY
Počet otáček brusného vřetena [U.min-1]: 1 670
Počet otáček vřetena pro vnitřní broušení [U.min-1]: 10 000
Rozsah naklápění brusného vřeteníku [°]: ±30
POSUV
Posuv na otáčku ručního kolečka - osa X [mm]: 0,5
Posuv na jednu otáčku ručního kolečka - osa Z [mm]: 2
Posuv na dílek stupnice - osa X [mm]: 0,0025
Posuv na dílek stupnice - osa Z [mm]: 0,01
KONÍK
Kužel koníku: MK 4
Zdvih pinoly koníku [mm]: 30
Přizpůsobení rychloposuvu [mm]: 50
PŘESNOSTI
Obvodová házivost [mm]: 0,003
Válcová odchylka [mm]: 0,006
VÝKONY POHONŮ
Výkon pohonu stroje [W]:  9 000
Výkon motoru brusného vřetena [W]:  5 500
Výkon motoru pracovního vřetena [W]:  1 500
Výkon motoru hydraulického čerpadla [W]:  750
Výkon motoru čerpadla chladící kapaliny [mm]:  120
ROZMĚRY A HMOTNOSTI
Rozměry brusných kotoučů [mm]: 400 x 50 x 203
Rozměry obtah. brousku při vnitřním broušení (max.) [mm]: 50 x 25 x 13
Rozměry obtah. brousku při vnitřním broušení (min.) [mm]: 17 x 20 x 6
Celkový příkon [W]: 9 000
Rozměry stroje [mm]: 3 605 x 1 810 x 1 515
Rozměry balení [mm]: 3 220 x 2 000 x 2 050
Hmotnost [kg]: 5 000

Rozsah dodávky:
Polohové ukazatele ve dvou osách
Zařízení pro vnitřní broušení
Otevřená luneta
Uzavřená luneta
Tříčelisťové sklíčidlo
Systém chlazení chladící kapalinou
Orovnávač brusných kotoučů
Stav vyvážení
Vyvažovací trn
Měřící deska
Objímka brusných kotoučů
Brusný kotouč
Středící hrot
Přední a zadní ochranný kryt
Unašeč
Ovládací nástroj
Provozní návod
Předávací protokol
