51.01-STF-260-230 srovnávací a tloušťkovací frézka PROTECO

Výkonná hoblovka/srovnávačka či protahovačka slouží ke kvalitnímu a finálnímu opracování měkkého i tvrdého dřeva. Umožňuje obrábět prkna, trámy, hranoly, palubky, latě a další dřevěné tvary a materiály do šíře 260mm. Srovnávací a tloušťkovací frézka se za pomoci pojezdového vozíku stává plně mobilním a tím i komfortním pomocníkem. Srovnávací a tloušťkovací frézka STF-260-230 je osazena výkonným 1 fázovým asynchronním motorem s měděným vinutím, který přes plochý řemen pohání nožový hřídel a následně i převodovku tloušťkování. Nožový hřídel o průměru 63mm je osazen 2 přebrousitelnými noži o délce 260mm z HSS materiálu. Pro maximální kvalitu povrchu je nožový hřídel umístěn v kuličkových ložiscích a uložen v pouzdrech, upevněných k litinovému tělu frézky pro eliminaci axiálních vůlí. Pohon tloušťkování je zajištěn pomocí ozubeného převodu vůči nožovému hřídeli a následně primárním a sekundárním řetězovým převodem na podávací válce.

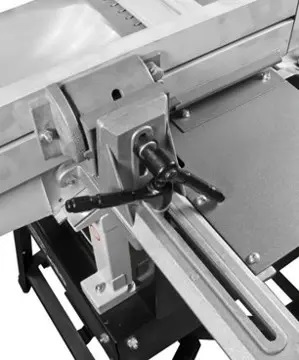

Režim srovnávání, neboli hoblovka je proces, kdy je materiál tlačen po vrchních stolech ze slitiny hliníku proti nožovému hřídeli. K tomuto účelu je možné využít opěrné pravítko pro práci pod úhlem, který je součástí balení. Změna

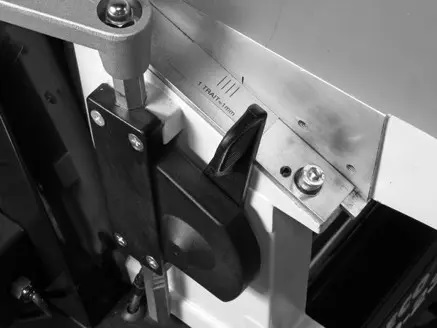

ubírané třísky se provádí zvýšením či snížením výšky stolu srovnávání, pomocí ručního kola. Ideální hodnotou pro maximální kvalitu povrchu je 1,5mm.



Demontáží pevného stolu srovnávačky pomocí ovládacích pák a překlopením odsávací hubice se aktivuje režim tloušťkování, neboli protah. Jedná se o proces, kdy je materiál automaticky obráběn a posouván podávacími válci. Změna ubírané třísky se provádí zvýšením či snížením výšky stolu tloušťkování pomocí ručního kola. Ideální hodnotou pro maximální kvalitu povrchu je 1,5mm.

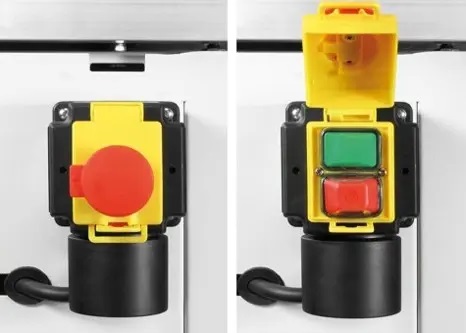

Srovnávací a tloušťkovací frézka STF-260-230 je vybavena elektromagnetickým vypínačem s protiprachovou úpravou i funkcí STOP tlačítko a dalšími prvky, zajišťující maximální bezpečnost a komfort obsluhy. Připojení srovnávací a tloušťkovací frézky k síti, se provádí pomocí integrovaného 3 vodičového kabelu s pryžovým pláštěm a s ochranným kontaktem ve vidlici, přičemž průřez jednotlivých vodičů činí 1,5mm².



Provozní napětí 230 V ~ 50 Hz

Příkon 1 700 W

Průměr odsávacího hrdla 100 mm

Stůl srovnávací frézky 1 000 x 260 mm

Stůl tloušťkovací frézky 400 x 260 mm

Průměr nožového hřídele 63 mm

Otáčky nožového hřídele 6 500/min

Počet nožů v nožovém hřídeli 2 ks, 260 x 20 x 2 mm HSS

Max. tříska při srovnávání 3 mm

Max. tříska při tloušťkování 2,5 mm

Max. šíře obrobku při srovn. 260 mm

Max. šíře obrobku při tloušť. 260 mm

Max. výška obrobku při tloušť. 150 mm

Úhel sklonu opěrného pravítka max. 45 °

Nadrozměr ano



Rozsah dodávky:

Srovnávací a tloušťkovací frézka STF-260-230

Kryt nožového hřídele

Opěrné pravítko

Pojezdový vozík
