Proxxon PD 400 malý soustruh s CNC přípravou 24504

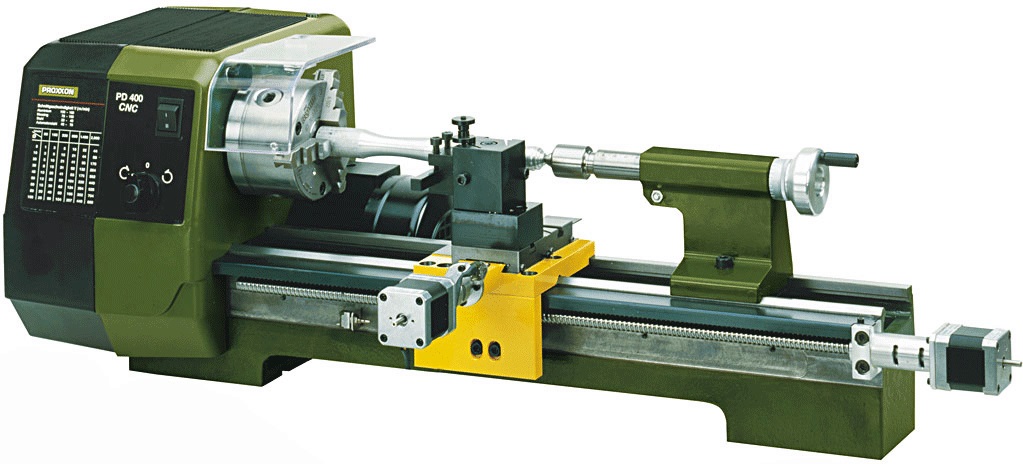

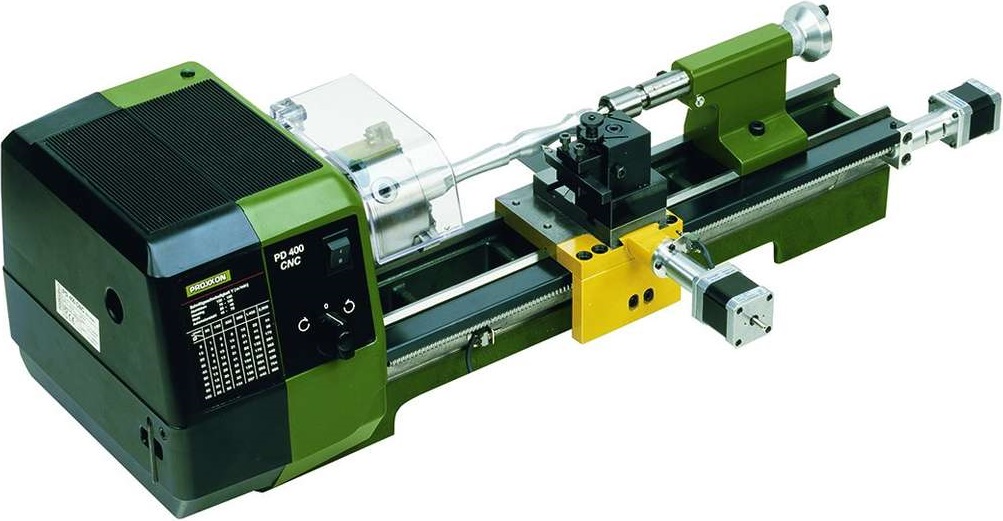

Malý soustruh Proxxon PD 400 s CNC přípravou
Univerzální a snadno rozšiřitelný malý stolní soustruh MICROMOT s CNC přípravou
Novinka Soustruh PD 400 s CNC přípravou je určen na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod.
Soustruh PD 400 CNC lze při použití příslušenství využít i na vrtání, frézování a drážkování
Pro obrábění oceli, mosazi, hliníku a plastu atd.
Montážní příruba pro upevnění Frézovací hlavy FF 250
Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 - 2800/min
Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu
Posuv v ose X a Y zajišťují výkonné 1,8 A krokové motory
Soustruh PD 400 CNC Ready NENÍ dodáván s řídící jednotkou ani příslušným softwarem
Tyto doplňky je možné objednat samostatně - v případě dotazů nás, prosím, kontaktujte
Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku
I při vysokém zatížení pracuje bez vibrací
Na zadní části lože je příruba pro montáž vrtací a frézovací hlavy PF 230 nebo frézky FF 250/BL
V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu
Dostatečně předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o průměru 20,5 mm pro vložení dlouhých tyčí
Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku
Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm
Sklíčidlo - vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) pr. 100 mm
Upínací rozsah čelistí 3 až 100 mm včetně bezpečnostního krytu sklíčidla
Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži
Pinola má pr. 24 mm, s přehlednou milimetrovou stupnicí a lze ji vysunout do 40 mm a je osazena otočným upínacím hrotem s morse kuželem MK 2
Support: přesný tlakový zinkový odlitek, který lze posunovat pomocí ovládacího kolečka pro rychlé nastavení
Ze přední části suportu je páčka spojky pro matici šroubového vřetene
Příčné a horní saně jsou vyrobeny z oceli (rozchod příčných saní 85 mm, horní saně mají rozchod 52 mm)
Horní saně jsou otočné až do 45° se stupnicí pro soustružení kuželů
Rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných držáků soustružnických nožů pro velikost nože 10 x 10 mm
Ovládací posuvná kolečka jsou vyrobena z hliníku s nastavitelnou stupnicí na kroužku na nulovou hodnotu
Rozsah otáčení pro příčné a podélné saně je 1 dílek = 0,025 mm, 1 otočení = 1 mm
Rozsah otáčení pinoly a vodícího šroubového vřetene je 1 dílek = 0,05 mm, 1 otočení = 1,5 mm
Zařízení pro řezání závitů pro levé i pravé závity s vyměnitelnými koly na 19 různých stoupání:
pro metrické závity: 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm
pro palcové závity: 10 až 48 TPI

Technické parametry:
Napájecí napětí: 220 - 240 V
Výkon: 550 W
Příkon: 870 W
Točná délka: 400 mm
Přesnost vystředěného běhu bez sklíčidla: 0,01 mm
Otáčky vřetene 1. stupeň: 80 / 330 / 1 400 / min
Otáčky vřetene 2. stupeň: 160 / 660 / 2 800 / min
Kužel ve vřeteni: MK 3
Průchod vřetena [mm]: 20,5 mm
Vodicí vřeteno s trapézovým závitem [mm]: 12 × 1,5 mm
3čelisťové sklíčidlo - rozsah upínání [mm]: 3 - 100 mm
Přesnost vystředěného běhu sklíčidla (DIN 6386): 0,04 mm
Rozchod příčných saní: 85 mm
Rozchod horních saní: 52 mm
Natočení horních saní 45°
Kužel pinoly: MK 2
Vysunutí pinoly: 40 mm
Průměr pinoly: 24 mm
Příčné a nožové saně - nonius: 0,025
Podélné saně a koník - nonius: 0,05
Automatický posuv 0,07 / 0,14 mm.U-1
Metrické závity: 0,2 - 3 mm
Palcové závity [TPI]: 10 - 48
Soustružnické nože: 10 × 10 mm
Hlavní rozměry stroje: 900 × 400 × 300 mm
Hmotnost: 45 kg

Rozsah dodávky:
3čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí
1ks rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných upínacích držáků
1ks otočný upínací hrot
7ks inbus klíčů pro vnitřní šestihrany
1ks stranového klíče
1ks vrtačkové sklíčidlo s ozubeným věncem (čep MK 2, rozsah 10 mm, objímka B12)
1ks ochranný kryt sklíčidla
