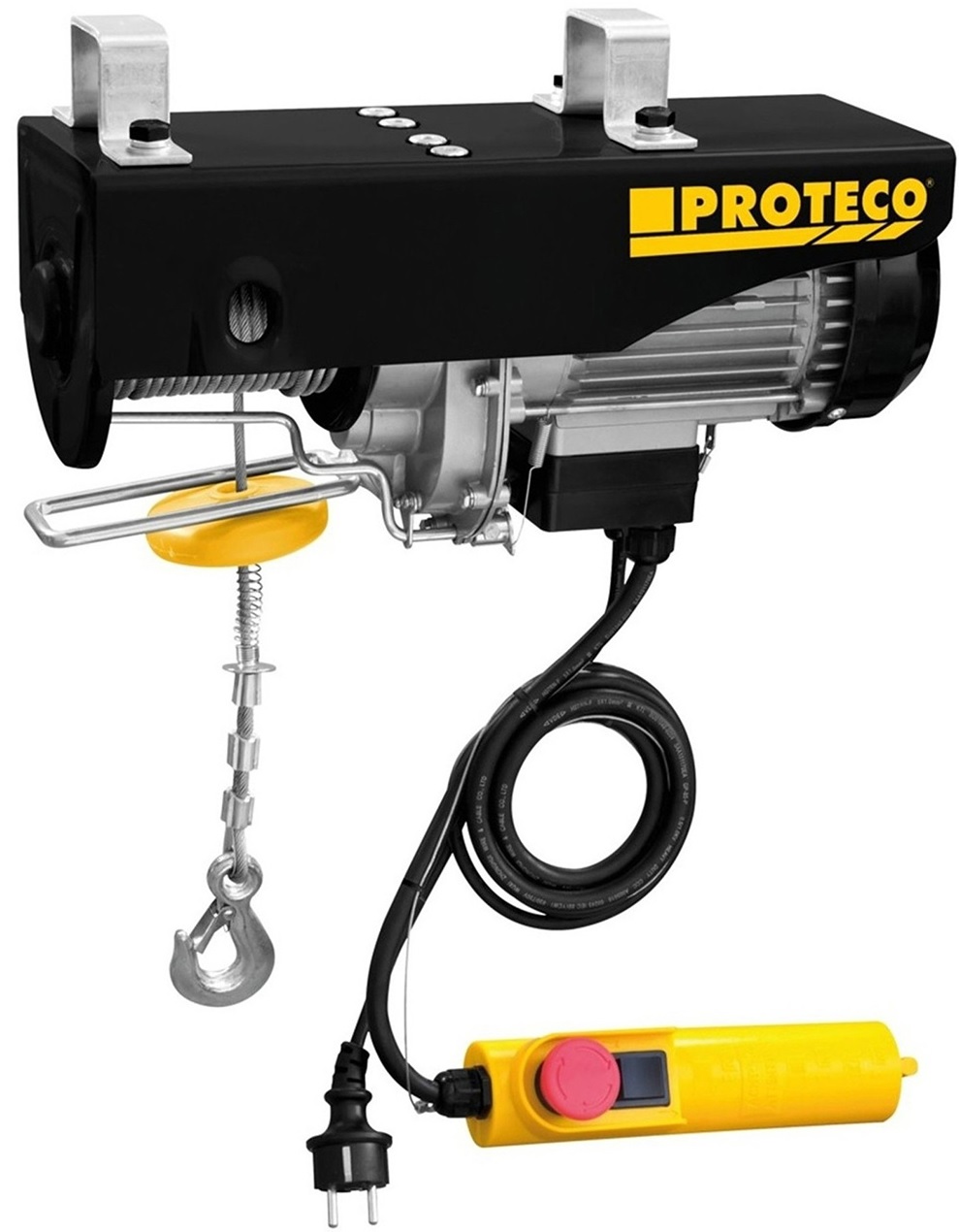

Proteco 51.09-NLE-500 elektrický lanový naviják 500/999 kg

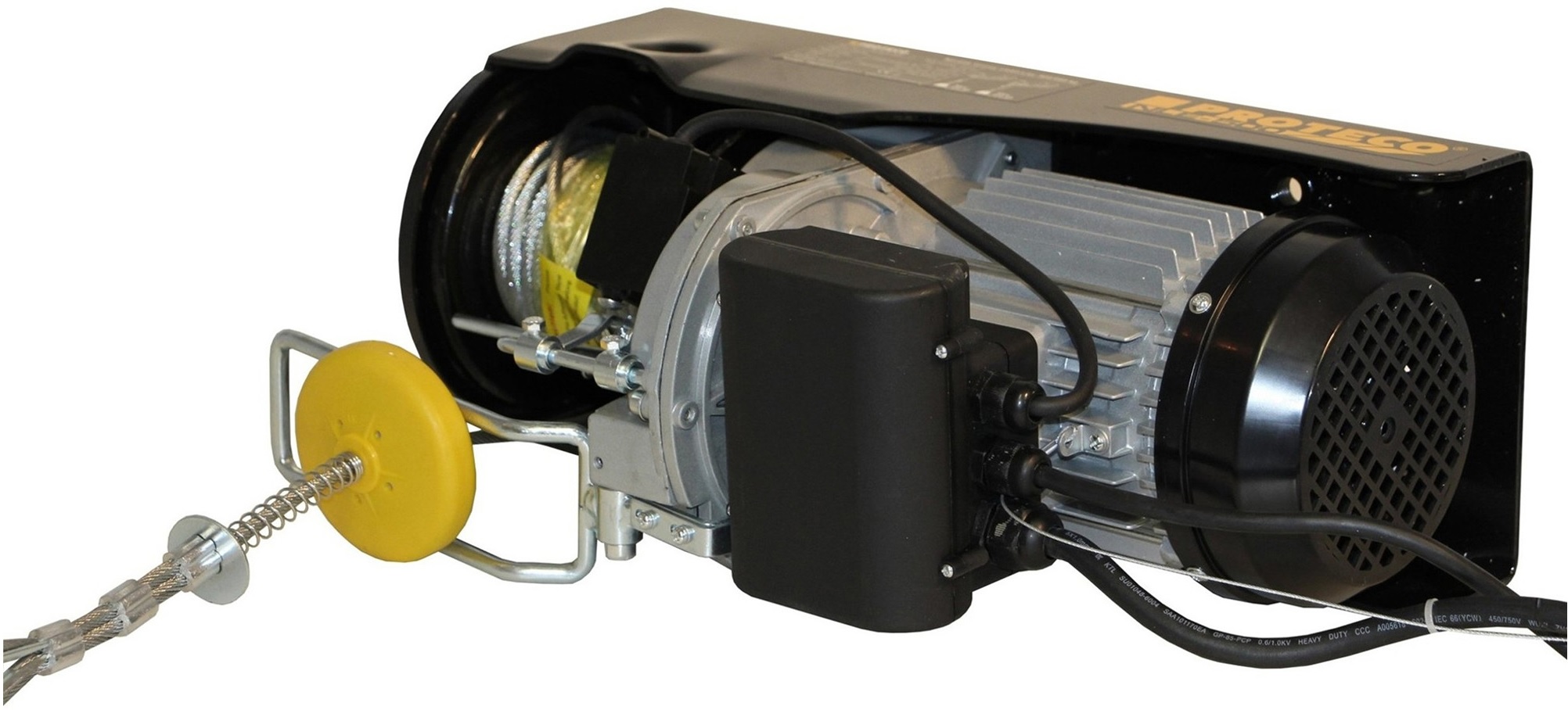

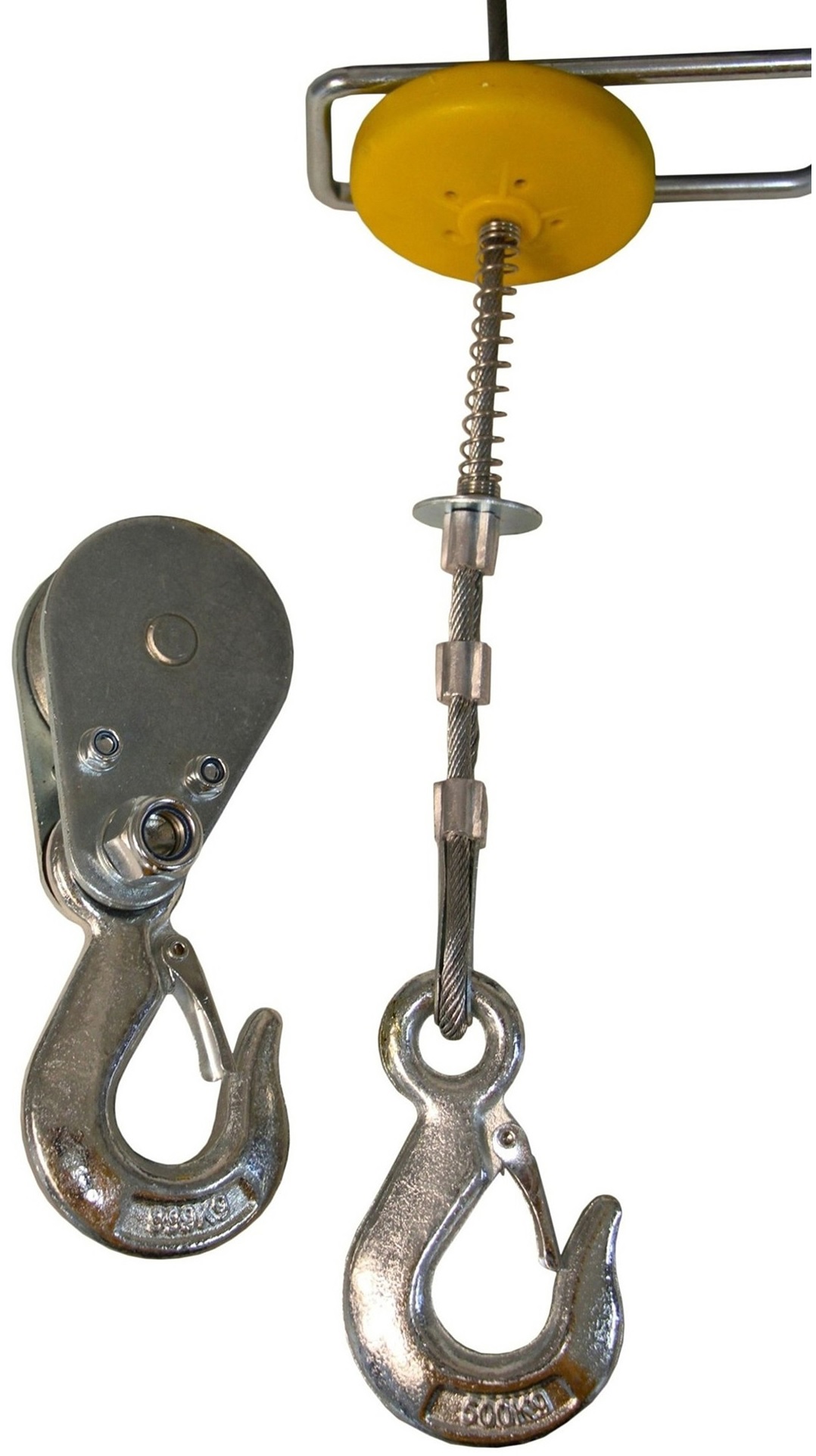

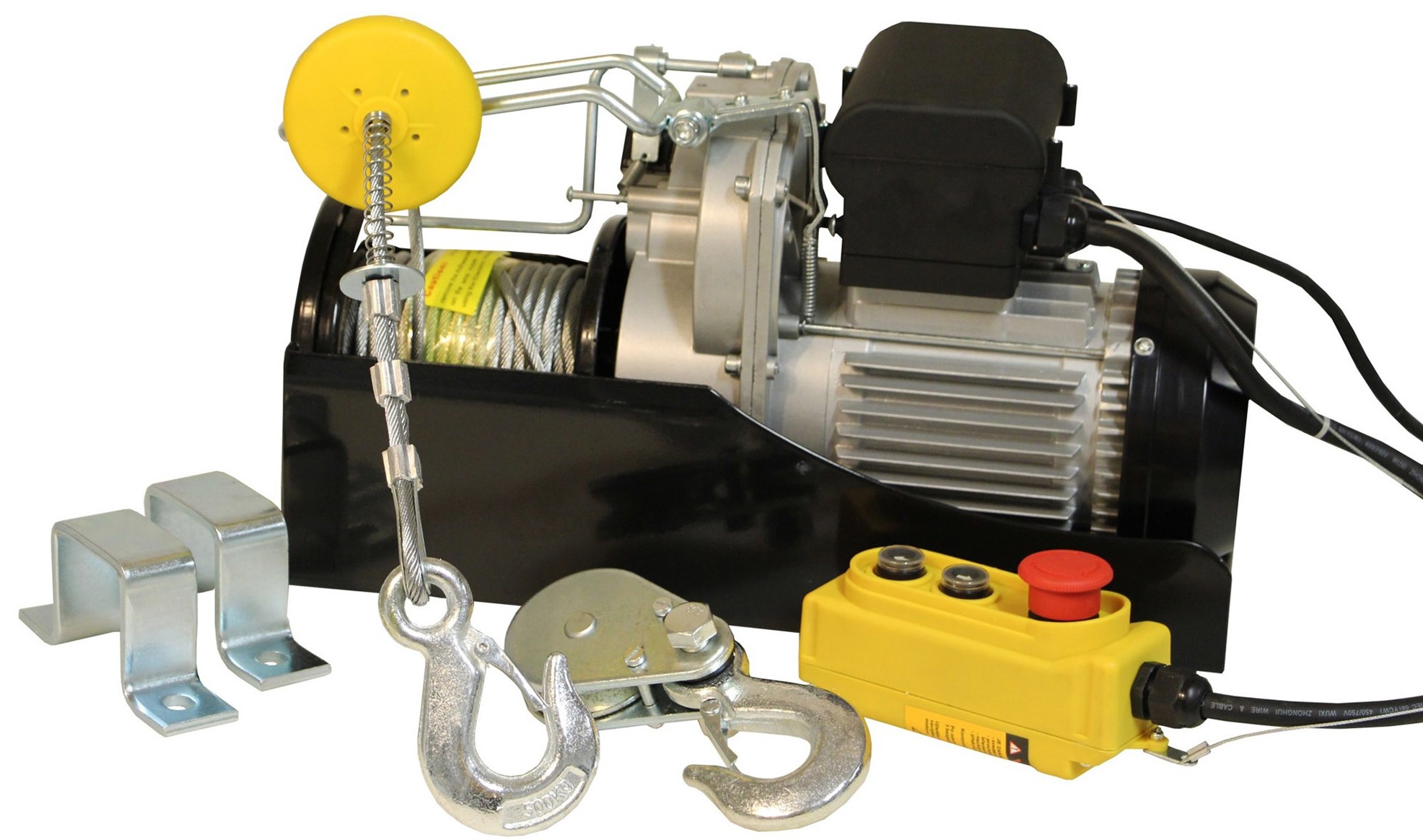

Elektrický lanový naviják 500/999 kg je určen ke zvedání břemen do výšky 12 m a 6 m při použití kladky která je součástí balení. Použitím kladky se navýší zvedací síla na dvojnásobnou hodnotu. Pohon navijáku zajišťuje asynchronní motor o příkonu 1300 W, který je vybaven vratnou tepelnou ochranou. Ta zabezpečí v případě přehřátí motoru jeho odpojení. Po vychladnutí motoru je jeho funkce opět obnovena. V motoru je integrována elektromagnetická brzda. Převodovka je osazena ocelovými ozubenými koly. Hřídele jsou uloženy v kuličkových ložiscích. Dále je naviják vybaven dvěma koncovými spínači, které vypnou automaticky motor v krajních polohách lana. K ovládání navijáku slouží ovladač, který je vybaven kolébkovým přepínačem – zvedání a spouštění břemena a bezpečnostním STOP tlačítkem. Pro snížení zatížení přívodního kabelu je ovladač zavěšen na ocelovém lanku.



Nosnost 500/999 kg

Délka lana 12 m

Průměr lana 6 milimetr

Hmotnost 28 kg

Rychlost zdvihu - bez kladky 9 metrů za minutu

Rychlost zdvihu - s kladkou 4 metrů za minutu

Max. výška zdvihu - bez kladky 12 m

Max. výška zdvihu - s kladkou 6 m

Pevnost v tahu 1 960 N na mm2

Příkon 1300 watů

Proud odebíraný 5,6 ampér

Provozní napětí 230 V ~ 50 Hz

Přerušovaný provoz S3 20% 10 min

Stupeň krytí IP 54

Třída izolace vinutí B

Třída ochrany I

Maximální teplota prostředí 40 stupňů Celsia

Vnitřní rozměr upínacích třmenů 60 x 60 mm
