Topcon DL-502 digitální nivelační přístroj

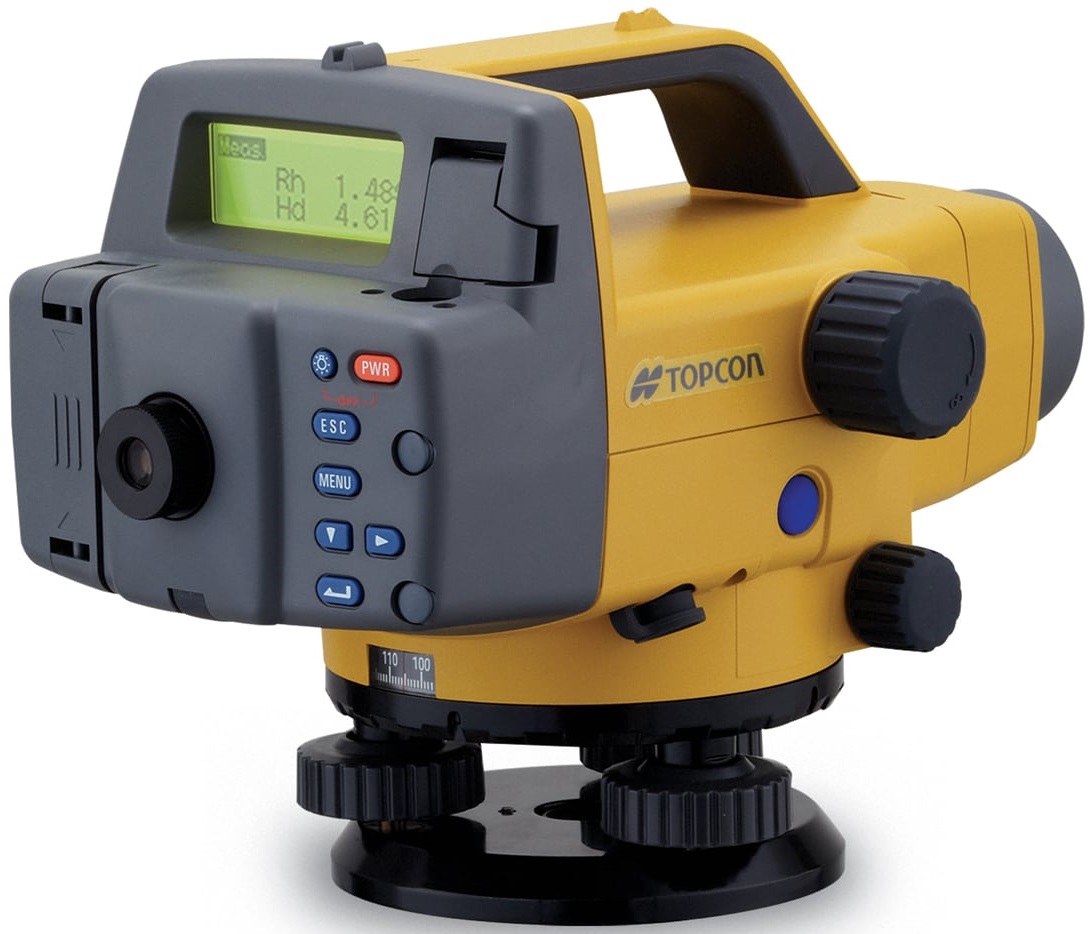

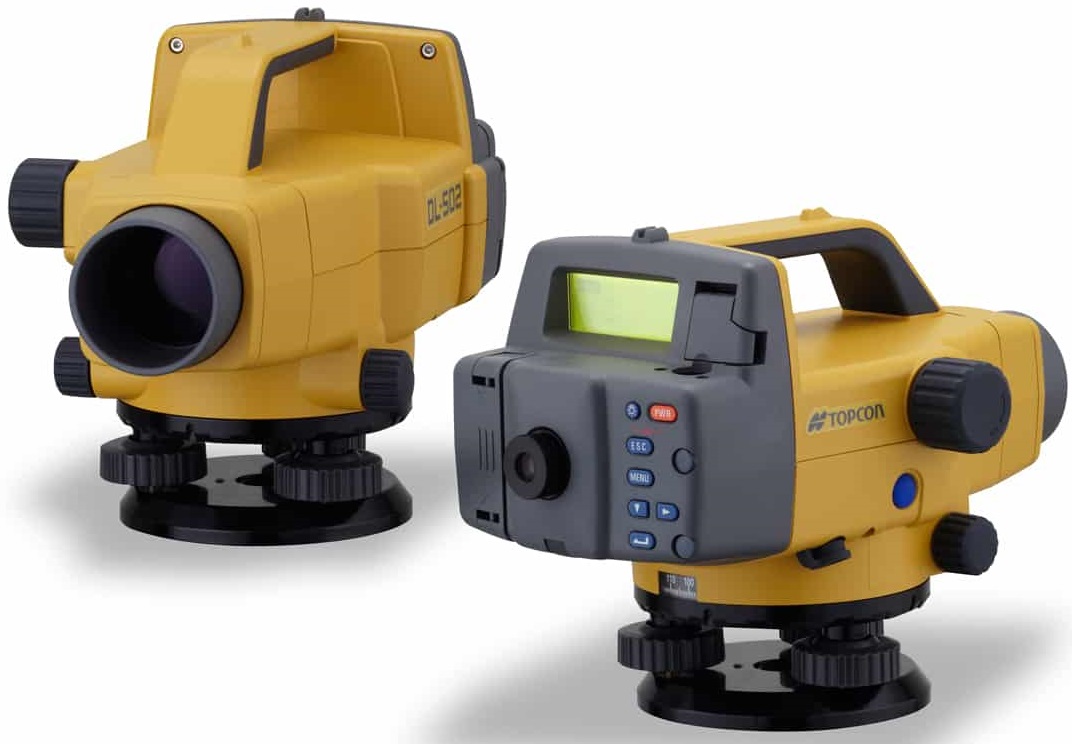

Digitální nivelační přístroj Topcon DL-502
Rychlý, snadný, spolehlivý: méně chyb, méně únavy

Digitální úrovně řady Topcon DL-500 odstraňují z rovnice hlavní zdroj chyb (člověka). Díky RAB (Random-Bidirectional) kódování nivelační latě a technologii záznamu výškových údajů při pohybu latě je nivelace dětskou hrou.

Ovládání pouze jedním tlačítkem
Přesnost výšky pod 1 milimetr
Moderní kódování RAB
Předinstalované měřicí programy
Měření ve vzpřímené poloze a nad hlavou
Interní úložiště dat
Rychlé a spolehlivé měření
Snadno použitelný software
Měření výšky stropu obráceným pravítkem

Zvětšení 32x
Světelnost objektivu 45 mm
Rozlišení 3"
Nejkratší cílová vzdálenost 1,5m
Délka 260 mm
Obraz vzpřímený
Zorné pole 1°20’ (2,3 m/100 m)
Kompenzátor Magneticky tlumený kyvadlový mechanismus
Pracovní rozsah ±15'
Vodorovný kruh o průměru 103 mm
Volitelné dělení 1° nebo 1gon
Měřicí rozsah výšky 0m až 5m s měřicí tyčí BGS50
Vzdálenost 1,6m až 100m
Volitelná nejmenší výška displeje 0,0001/0,001 m
Vzdálenost 0,01 m (sledování: 0,1 m)
Přesnost výšky #1 na kilometr dvojité nivelační elektronické měření 0,6 mm s nivelační tyčí BIS20/30
Přesnost výšky #1 na kilometr dvojitá nivelace 1,0 mm elektronické měření s nivelačním personálem BGS40/50
Přesnost výšky #1 na kilometr dvojité nivelační 1,2mm elektronické měření s nivelační tyčí BAS55
Přesnost výšky #1 Na kilometr dvojnásobné vizuální měření 1,0 mm pomocí tyče BGS40/50
Přesnost výšky #1 Na kilometr dvojnásobné vizuální měření 1,5 mm pomocí tyče BAS55
Přesnost Vzdálenost Elektronické měření ±10 mm, 0 až 10 m ± (0,1 % x D), 10 m až 50 m ± (0,2 % x D), 50 m až 100 m D: vzdálenost v metrech
Režimy měření Jednotlivé, opakované, průměrné, sledování (volitelné)
Délka měření jednotlivé, opakované: cca 3 s, průměr: cca 3 s x počet měření, sledování: cca 1 s
Typ čárového kódu Vzor RAB (náhodný obousměrný kód)
Vnitřní paměť 2000 měřicích bodů, maximálně 20 projektů
Výměna dat kompatibilní s RS-232C, asynchronní sériový (označení kabelu: DOC27-E, DOC27-USB, F-4)
Baterie BDC46, Li-Ion baterie, 7,2V, snadno vyměnitelná
Provozní doba (25°C) Více než 16 hodin
Dvojitá nabíječka CDC68, vstup AC, 100 - 240V, doba nabíjení při 25°C: cca 2,5 hodiny, rozměry: Š94 x D102 x V36mm; asi 170 g
Programuje nivelaci linií, jednotlivé výškové přesuny, výplň a řez, měření výšky stropu
"Rock-and-Read" Správná výška je automaticky určena pro měřicí tyč, která se pohybuje tam a zpět.
Inverzní měření Software automaticky rozpozná, když je hůl držena hlavou dolů, například při měření výšky stropu.
Displej / klávesnice 128 x 32 bodů, LCD s podsvícením, 8 kláves (7x přední, 1x boční)
Spuštění tlačítka měření na boku
Citlivost kruhových bublin: 10'/2 mm
provozní/skladovací tepl. -20 až 50 °C / -40 až 70 °C
Ochrana proti vodě IPX4 podle IEC 60529:2001
rozměry / Hmotnost Š158 x D257 x V182mm, cca 2,4kg včetně baterie
#1: Venkovní měření, minimální atmosférické pohyby, měření personálu v přirozeném slunečním světle a 20lx jas obrazu na povrchu hole.
#2: Měření bez atmosférických pohybů nebo scintilací, stabilní okolní teplota, přístroj a tyč nejsou na přímém slunci.
Přesnost může být ovlivněna větrem a umístěním nástroje a tyče

Rozsah dodávky:
Digitální přístroj DL-502
Baterie BDC46
Nabíječka CDC68
Napájecí kabel
Krycí dekl
Přepravní kufr
