Fluke FEV300/TY1-TY2 adaptér EVSE pro testování nabíjecích stanic

Fluke FEV300/TY1-TY2 - adaptér EVSE pro testování nabíjecích stanic

Sada FEV300 je určena pro testování funkce a bezpečnosti nabíjecích stanic v módu 3 pro AC nabíjení.
Adaptér napodobuje elektrické vozidlo a otevírá nabíjecí cyklus, aktivuje napěťový a proudový výstup, což umožňuje provádět testy v kombinaci s vhodnými testovacími přístroji, jako je instalační tester (Fluke 1664 FC) a/nebo ScopeMeter® (řada Fluke 120B).

Pomocí sady FEV300 lze nabíjecí stanice testovat v souladu s IEC/EN 61851-1 a IEC/HD 60364-7-722.

Stav Proximity Pilot (PP) „Simulace kabelu“: Pomocí otočného přepínače stavu PP může adaptér simulovat různé proudové schopnosti nabíjecích kabelů
Stav řídícího pilota (CP) „Simulace vozidla“: Pomocí otočného přepínače stavu CP lze simulovat různé stavy nabíjení
Simulace chyby CP " E", simulace chyby PE (zemní spojení)

Přepínač CP simuluje jednotlivé vztahy mezi vozidlem a nabíječkou:
stav A ................... vozidlo nepřipojeno
stav B ................... vozidlo je připojeno, nenabíjí se
stav C ................... vozidlo připojeno, nabíjení bez ventilace
stav D ................... vozidlo připojeno, nabíjení s ventilací

Přepínač PP simuluje nabíjecí kabel:
OPEN - kabel není připojen,
13 A, 20 A, 32 A, 63 A - kabel je zapojen a má nastaven jmenovitý proud.

Dva různé konektory
Chcete-li se připojit k nabíjecí stanici EV s konektorem typu 1 s konektorem pro vozidlo, použijte zástrčku FEV300-CON-TY1 typu 1.
Pro připojení k nabíjecí stanici EV typu 2 se zásuvkou nebo pro připojení k nabíjecí stanici EV typu 2 s konektorem pro vozidlo použijte zástrčku FEV300-CON-TY2 typu 2.

Jednoduchost a pohodlí
Možnost provádět řadu testů, včetně kontroly zemního spojení, izolace vodičů, měření napětí a pracovního cyklu.

FEV300 umožňuje simulovat chybu CP (E) a PE (zemní porucha) a obsahuje oddělenou indikaci fáze pomocí tří LED kontrolek pro snadnou kontrolu přítomnosti napětí.

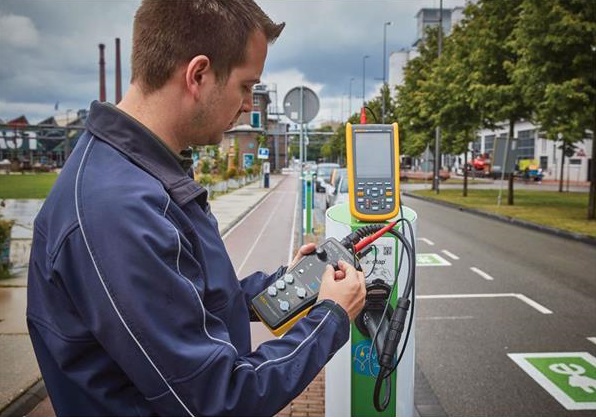

K řešení problémů s nabíjecí stanicí není třeba přivážet na místo elektrické vozidlo: adaptér se po připojení k nabíjecí stanici chová jako elektrické vozidlo pro snadné testování výkonu a údržby.

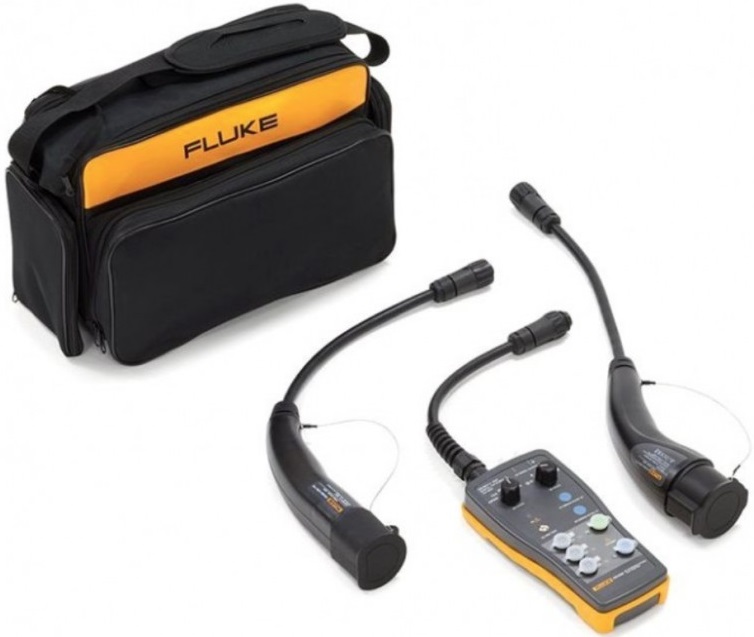

Rozsah dodávky:
Testovací adaptér FEV 300
FEV 300-CON-TY1 Zástrčka typ 1
FEV 300-CON-TY2 Zástrčka Typ 2
Přepravní pouzdro
