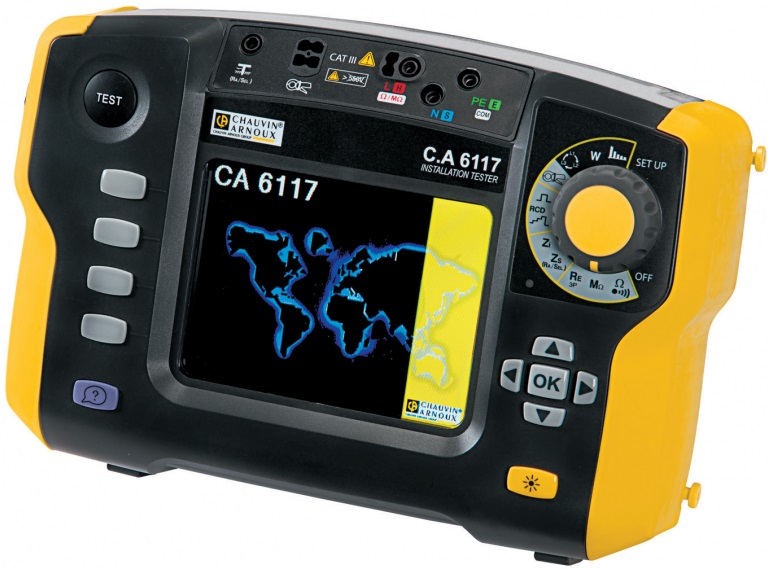

C.A 6117 + C177A + Dataview - multifunkční přístroj pro elektrické instalace

C.A 6117 + DataView + C177A - multifunkční tester instalace - AKČNÍ SESTAVA !
Akce platí do vyprodání zásob

Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti.
Měří proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází.
Zobrazení průběhu napětí a proudu na barevném displeji.
Od přístroje C.A 6116N se přístroj C.A 6117 liší tím, že má také měření proudových chráničů typu AC, A, F, B, B+, EV.
Také má měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.

Rozhraní USB.
Li-Ion akumulátor.
Barevný LCD.

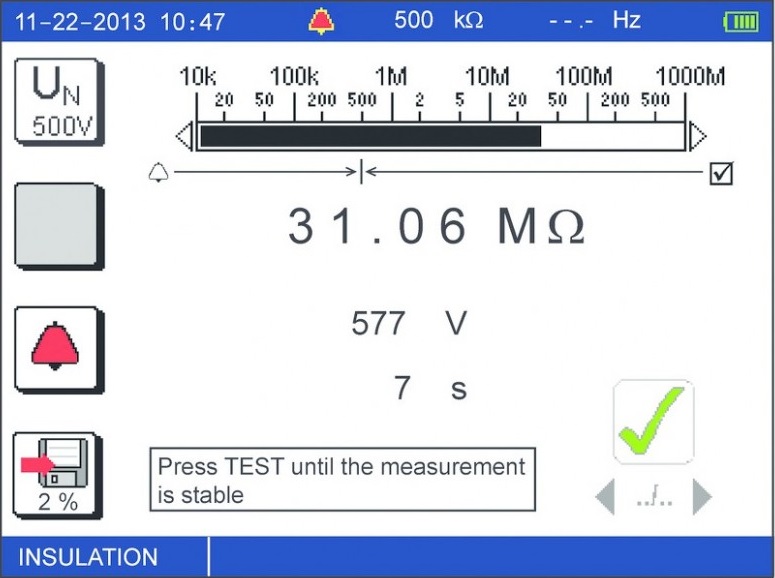

Měření izolačních odporů

Měření do hodnoty 2 GΩ
Měření napětím 50, 100, 250, 500 a 1000 V
Měření proudových chráničů

Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
Měření postupně narůstajícím proudem a impulsním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta
Měření uzemnění

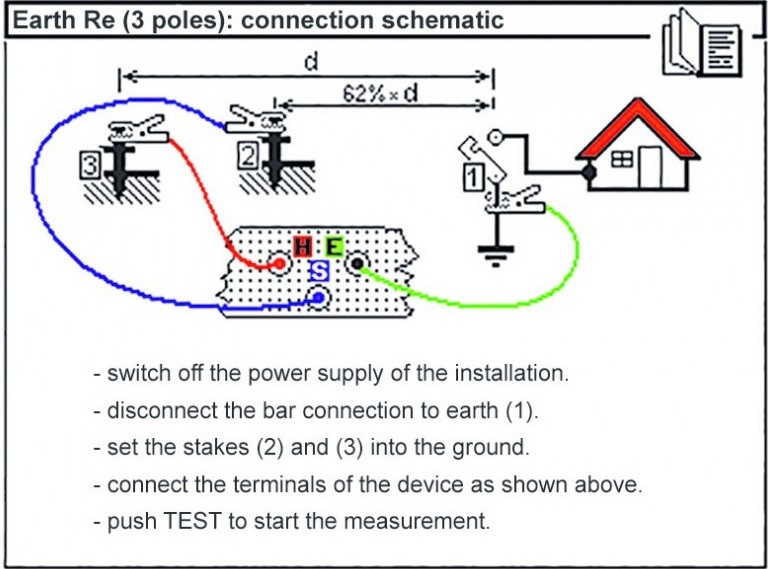

Měření pomocí 3 sond (metoda 62%) v soustavách bez napětí
Zobrazení induktivní složky
Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
Měření celkového zemního odporu soustavy

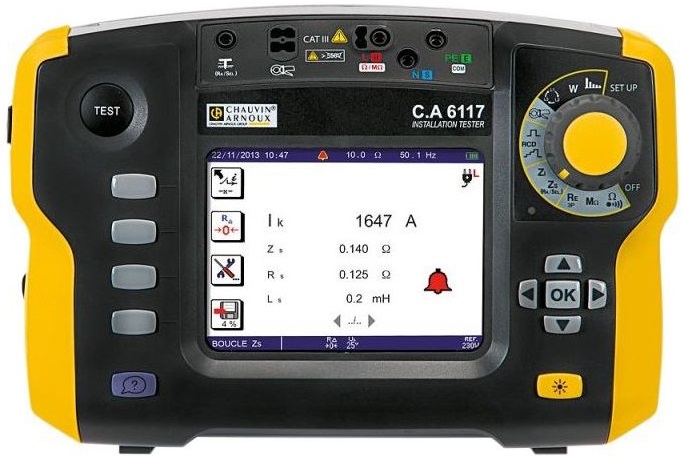

Měření impedance smyčky

Zobrazení odporové a induktivní složky
Měření vnitřního odporu sítě LN, LL (Zi)

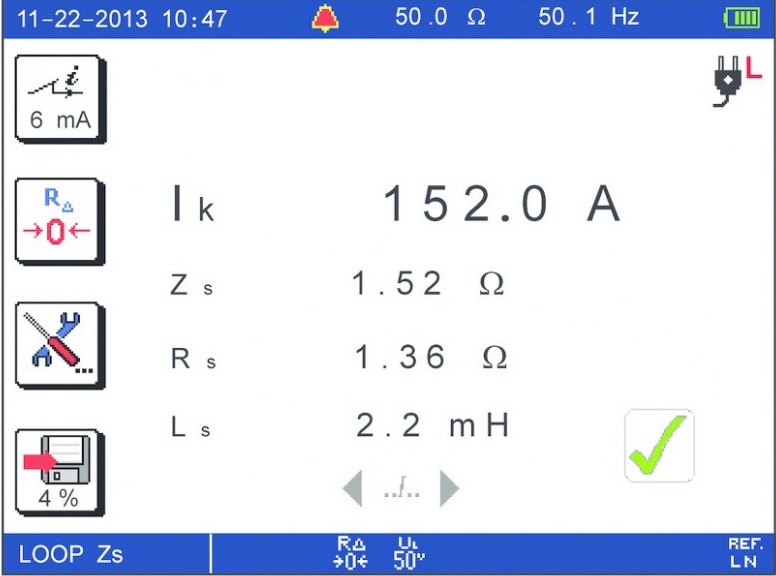

Měření impedance smyčky L-PE (Zs)
Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření napětí, proudu, frekvence a odporu

Zobrazení průběhu napětí a proudu (osciloskop)
Měření napětí do 550 V AC/DC
Měření proudů pomocí kleští

Měření úbytku napětí pro správné dimenzování průměrů vodičů
Lze měřit pokles napětí v kabelu nebo vodiči.
To slouží ke zjištění, zda je průřez vodiče dostatečný k instalaci.
Výsledek tohoto měření ∆V se zobrazí v %; pokud je hodnota větší než 5 % nebo nastavená hodnota, je třeba přepočítat velikosti kabelů pro instalaci.
Měření frekvence DC / 15,3 až 500 Hz

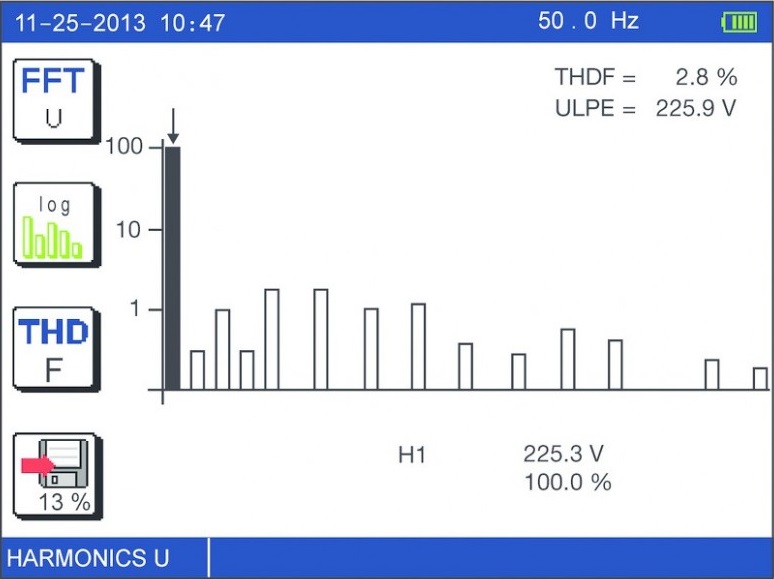

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)

Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
FFT analýza do 50 harmonické U a I, výpočet THD
Měření propojení (test propojení)

Měření propojení proudem 12 a 200 mA
Měření sledu fází

Tester kontroluje frekvenci 3 signálů a poté je porovnává, aby zobrazil jejich sekvenci (negativní nebo pozitivní).

ICT Software
Tento specifický software pro instalační testery lze použít pro rychlou a zjednodušenou analýzu měření zaznamenaných testery CA6116N a CA 6117.
Je součástí standardní dodávky a nabízí následující funkce:
• Obnova dat
• Nastavení parametrů přístroje
• Přizpůsobení relací měření s přenosem do přístroje
• Tisk zpráv základny úrovně

Mechanické vlastnosti:
Rozměry (D x H x V) 280 x 190 x 128 mm
Hmotnost cca 2,2 kg

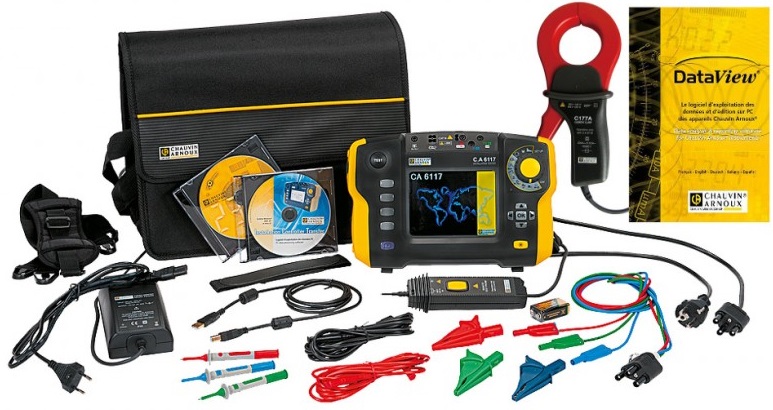

Rozsah dodavky:
Tester CA 6117, sonda s dálkovým ovládáním, měřící kabel se zástrčkou, měřící kabel třípramenný,

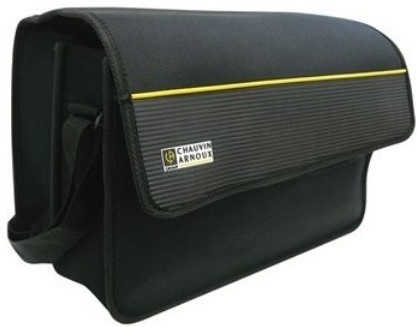

3 ks měřící hroty, 3 ks krokosvorky, 2 ks měřící vodiče, software ICT, USB kabel pro připojení k PC, brašna, poutko na ruku, sada HANDS-FREE, adaptér pro napájení a návod k obsluze.
Navíc v akci dostanete:
- klešťový převodník C177A
- software DataView

DataView®
Provedená měření lze zpracovat expertním softwarem DataView®.
DataView® automaticky rozpozná přístroj, když je připojen k PC a otevře příslušné menu.
Toto menu, zobrazené jako stromová struktura, poskytuje uživatelům přímý přístup k údajům zaznamenaným v přístroji, jeho konfiguraci atp.
DataView® obsahuje několik předdefinovaných šablon zpráv pro rychlý tisk v souladu s platnými normami.
Uživatelé si také mohou vytvářet své vlastní šablony, které splňují jejich specifické požadavky.

Volitelné příslušenství:
MN77 (P01.1204.60) - Převodník klešťový (měřící kleště)
C177 (P01.1203.35) - Převodník klešťový (měřící kleště)
3P - 15 m P01.1020.17) sada pro měření zemního odporu
3P - 50 m (P01.1020.21) sada pro měření zemního odporu
3P - 100 m (P01.1020.22) sada pro měření zemního odporu
