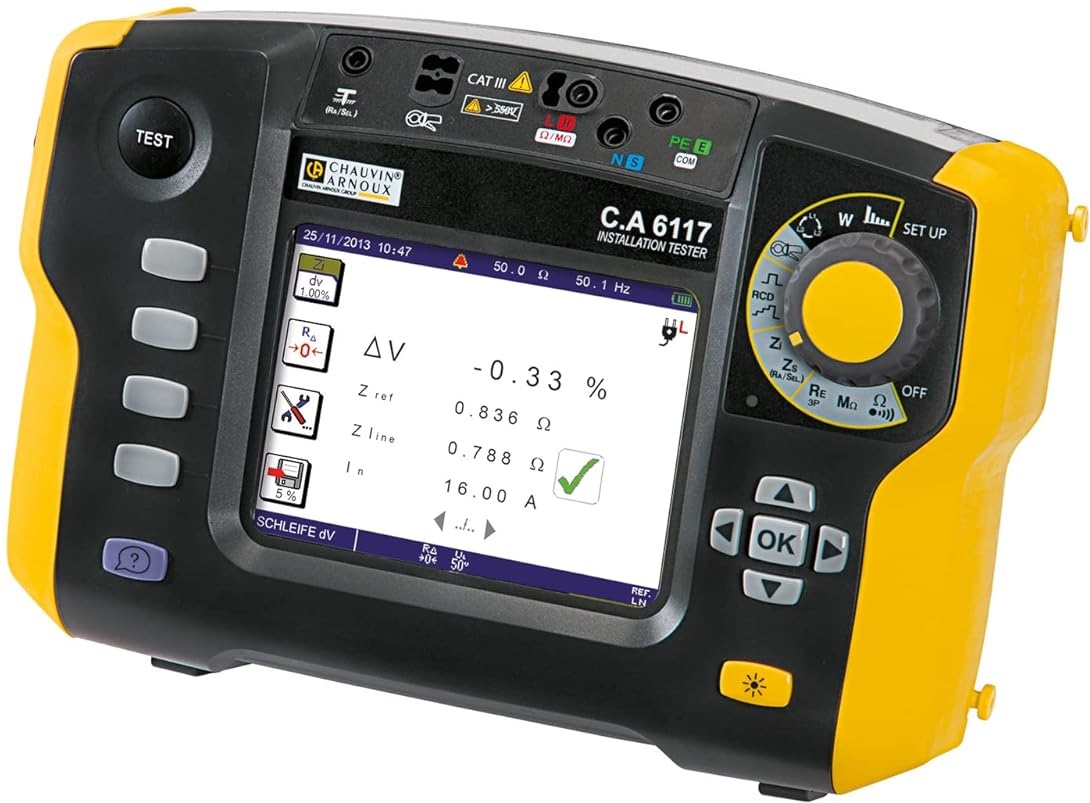

Chauvin Arnoux CA 6117 multifunkční revizní přístroj

Chauvin Arnoux CA 6117 multifunkční revizní přístroj
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
Rozdíl mezi přístroji C.A 6116N a C.A 6117 je ten, že přístroj C.A 6117 je možné využít i pro testování ochranných zařízení proti zbytkovým proudem typu B.

Měření izolačního odporu:
Měření do hodnoty 2 GΩ
Měření napětím 50, 100, 250, 500 a 1000 V

Měření proudových chráničů:
Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta

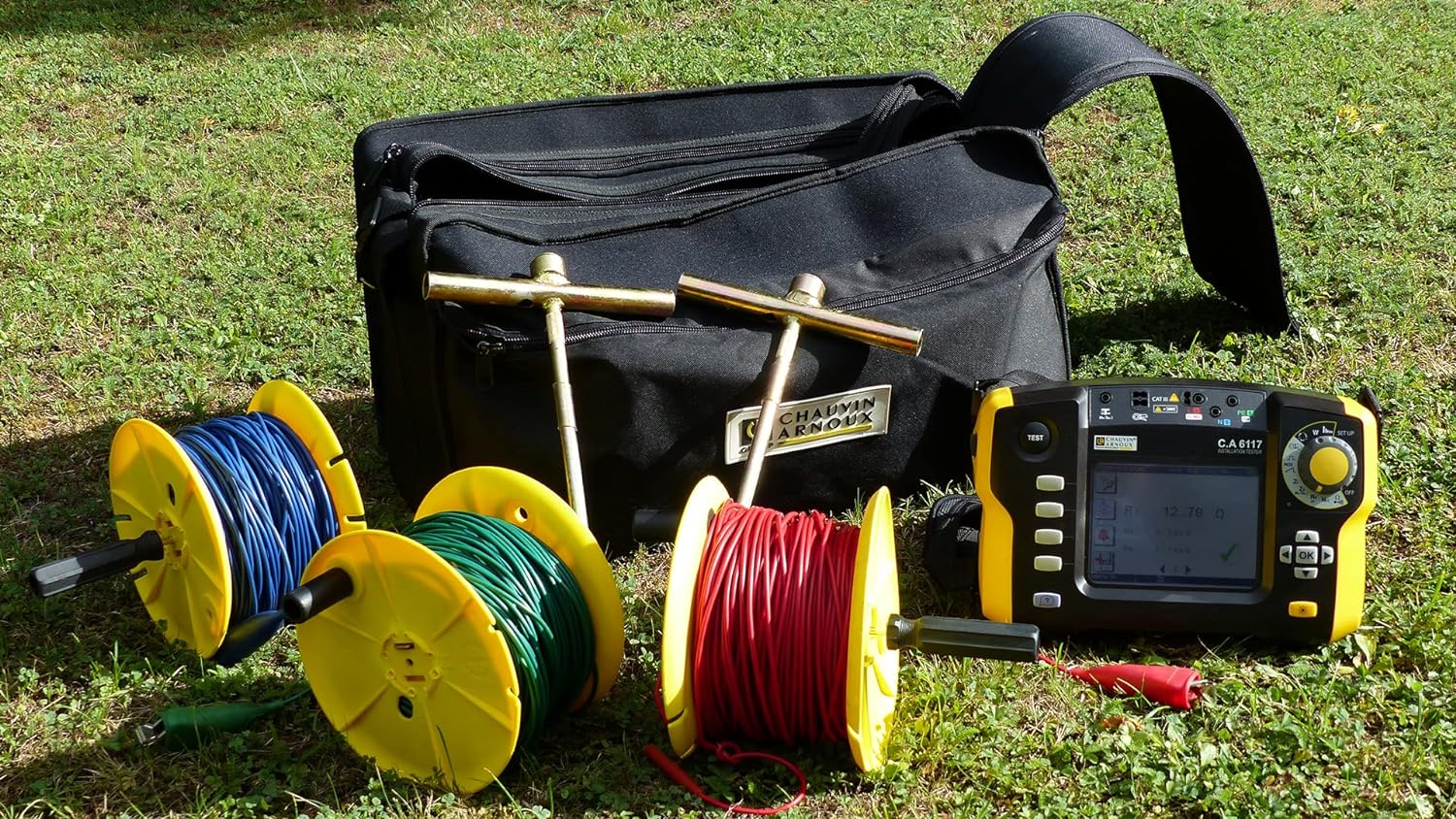

Měření uzemnění:
Měření pomocí 3 sond (metoda 62%) v soustavách bez napětí
Zobrazení induktivní složky
Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
Měření celkového zemního odporu

Měření impedance smyčky:
Zobrazení odporové a induktivní složky
Měření vnitřního odporu sítě L-N, L-L (Zi)
Měření impedance smyčky L-PE (Zs)
Nastavitelná hodnota proudu 6, 9, 12 mA a 5 A
Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření poklesu napětí v kabelech ΔV při měření Zi
Pokles napětí v kabelech se měří za účelem kontroly, zda je průřez kabelů dostatečný pro konkrétní soustavu.
Pokud je pokles napětí, příliš velký (> 5%) znamená to, že průřez kabelů je příliš malý.

Měření napětí, proudu, odporu a frekvence:
Zobrazení průběhů napětí a proudů (osciloskop)
Měření napětí do 550 V AC / DC
Měření proudu pomocí kleští
Měření frekvence DC / 15,3 až 500 Hz

Měření výkonu a harmonická analýza (pouze s měřícími kleštěmi C177A):
Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
FFT analýza do 50 harmonické U a I, výpočet THD

Test sledu fází:
Měření spojitosti (test pospojování):
Měření propojení proudem 12 a 200 mA

Rozsah dodávky:
Tester C.A 6117
Sonda s dálkovým ovládáním
Měřicí vodič se zástrčkou
Měřicí vodič trojpramenný
3 ks měřicí hroty
3 ks krokosvorky
2 ks měřicí vodiče
Software ICT
USB kabel pro připojení k PC
Brašna
Popruh na rameno
Sada HANDS-FREE
Adaptér na napájení
Návod k obsluze v cz
Kalibrační list
