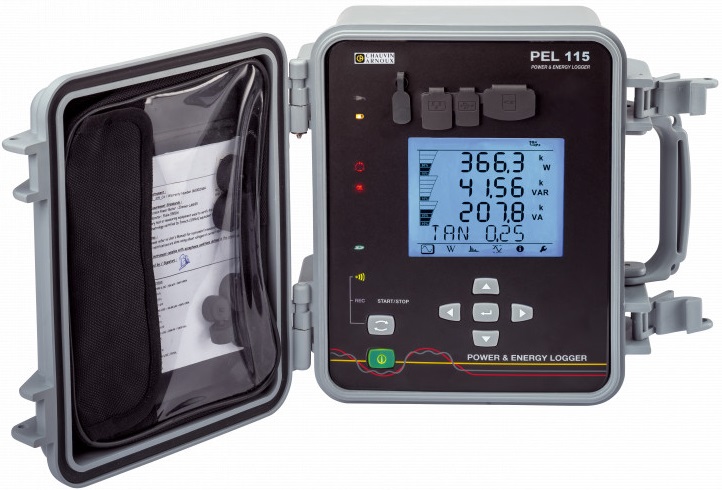

Přístroj PEL 115 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 4 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi, Bluetooth, LAN. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 115 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je přímo z měřené instalace a přístroj je osazen ve vysoce odolném kufříku s krytím IP67.

Hlavní parametry:
Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)
4 napěťové a 4 proudové vstupy
Třída přesnosti měření napětí 0,2%
Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
Měření rušivého výkonu D
Měření a záznam účiníku cos θ, tan θ, PF
Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry:
Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase
Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
Programovatelné začátky a konce záznamů s vlastním pojmenováním
Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace:
možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury
Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
Standardní frekvence 2,4 GHz
Možnost propojení s PC, mobilním telefonem nebo tabletem s OS Android
Přístupový body (Acces point - AP) umožňuje připojení až 5 uživatelů
Připojení do LAN sítě pro vzdálenou správu přístroje
Současné připojení více zařízení PEL současně k jednomu PC
Zobrazení měřených dat v reálném čase z více zařízení PEL současně
Ethernet RJ45 - připojení přístroje k serveru
Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
Automatické spojení s přístrojem při opakovaném připojení
Slot na SD karty do velikosti až 32 GB
Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Technické parametry:
Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min) s interním nabíjením z měřené instalace
Adaptér pro přichycení na sloupy (volitelné příslušenství)
Robustní konstrukce, ergonomický design
Elektrická bezpečnost CAT IV/1000 V
Vysoký stupeň krytí IP67
Mechanická odolnost na pád z 1  m
Provozní teplota -20 až 50 °C
Rozměry: 27 cm × 24,5 cm × 18 cm (bez snímačů)
Hmotnost: 3,4 kg
