Electron TESP 04 analyzátor kvality elektrické energie

Electron TESP 04 analyzátor kvality elektrické energie

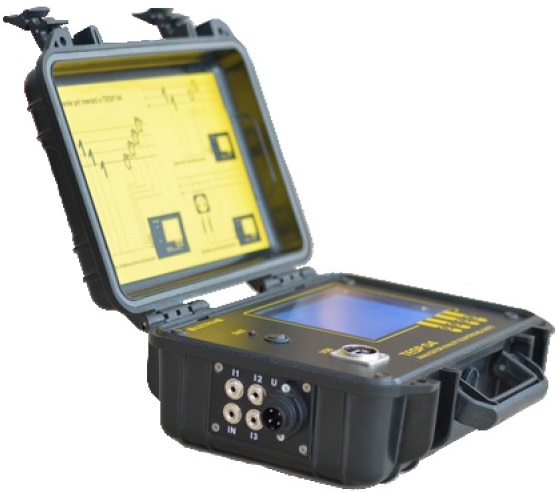

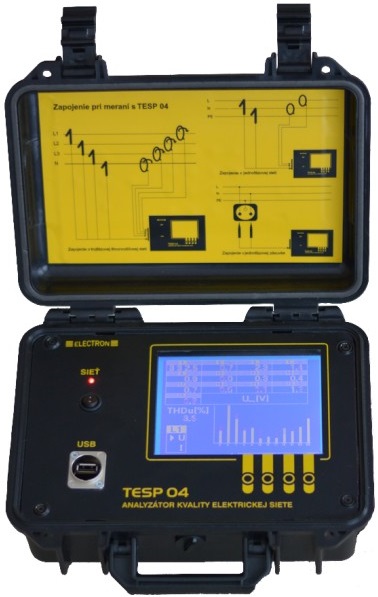

TESP 04 je přenosný analyzátor kvality elektrické sítě určený k měření v třífázových distribučních sítí nízkého napětí. Je určen k měření v rozvodných skříních nízkého napětí, v trafostanicích resp. přímo u odběratelů. Přístroj je umístěn odolném plastovém kufříku, ideálním pro přenášení. Napájení přístroje je přímo z měřené sítě – vstup L1. S obsluhou přístroj komunikuje pomocí velkého grafického displeje s podsvícením. Přístroj umožňuje záznam napěťových událostí – krátkodobá podpětí/přepětí a přerušení napětí. Naměřené výsledky se z paměti přístroje přenášejí do PC pomocí USB rozhraní.



Součástí přístroje jsou:

čtyři napěťové měřící přívody

čtyři pružné proudové sondy

software pro zpracování a zobrazení naměřených výsledků v PC



Technické parametry:

Měření napětí:

Rozsah: 170 .. 260 V

Rozlišitelnost: 0,1 V

Záznam událostí:

Podpětí

Přepětí

Přerušení napětí



Měření proudu:

Rozsah: 0,5 .. 2500 A

Rozlišitelnost:

0,1 A do 999,9 A

1 A od 1000 A do 2500 A



Měření výkonu:

Měřené parametry:

Činný výkon

Jalový výkon

Zdánlivý výkon

Cos fi + určení kapacitní nebo indukční zátěže

Energie (činná, jalová, zdánlivá)



Napěťová nesymetrie: 0,0 .. 20 %

Proudová nesymetrie: 0,0 .. 200 %

THDu: 0,0 .. 100 %

THDi:

0,0 .. 100 %

Harmonické složky U:do 25. harmonické

Harmonické složky I: do 25. harmonické

Rozměry 270 x 90 x 215 mm

Hmotnost: cca 0,7 kg

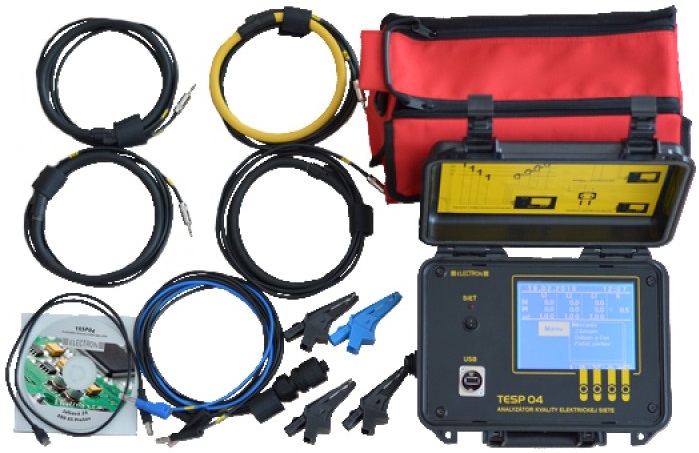

Rozsah dodávky:

Přístroj TESP 04 1 ks

Brašna pro přístroj a příslušenství 1 ks

Napěťové měřící přívody 4 ks

Pružné proudové sondy 4 ks

Krokosvorky 4 ks

Software pro zpracování dat v PC 1 ks

USB kabel 1 ks

Návod k obsluze
