Fluke 1674 FC SCH FTT tester elektrických instalací + software Trutest



Insulation PreTest™: Patentovaná funkce chrání instalaci tím, že přeruší testování izolace při detekci připojených spotřebičů.

Pokles napětí a test ochrany proti přepětí (SPD): Jedinečné funkce pro zajištění optimální bezpečnosti instalace.

Komplexní sada testů a automatická validace výsledků: Zajišťuje nejpřesnější testování a rychlé vyhodnocení výsledků.

Pro nejnáročnější projekty: Ideální pro velké komerční a průmyslové aplikace.

Fluke TruTest™: Nový intuitivní software pro rychlou správu dat a snadnou tvorbu protokolů.



Multifunkční testery instalací Fluke řady 1670 přinašejí novou výbavu a nové uživatelské prostředí, které zrychluje měření i následnou dokumentaci. Oproti řadě 1660 obsahuje mnoho novinek a vylepšení jako barevný dotykový displej, napájení pomocí Li-on baterie nebo USB-C port pro nabíjení a přenos dat. Mezi další nové funkce patří měření poklesu napětí, rychlé vyhodnocení s výsledkem Vyhověl/Nevyhověl či digitální otočný přepínač s novými funkcemi.

Mezi novými nabídnutými testy je test monitorovacích zařízení izolačního stavu (IMD) a test zařízení na ochranu proti přepětí (SPD). Fluke 1674 FC je součástí rozrustající se skupiny měřících přístrojů s Fluke Connect (FC), pomocí kterého dokáže bezdrátově přenášet a ukládat data naměřená jinými přístroji s výbavou FC.



Měření izolačních odporů do 1000 MΩ, zkušební napětí: 100, 250, 500 a 1000 V

Funkce Insulation-PreTest zamezí spuštění testu izolace pokud je do instalace připojený spotřebič. Slouží k ochraně připojených spotřebičů vlivem připojeného testovacího napětí

Test polarity vodičů, zjišťování přerušení ochranného nebo středního vodiče

Měření odporu a test spojitosti s automatickou změnou polarity a možností volby mezi kterými vstupy se má měřit

Měření odporu a test spojitosti proudem 10 mA



Měření impedance smyčky a vnitřního odporu sítě s rozlišením 1 mΩ (režim vysokého proudu bez chrániče)

Měření impedance smyčky a vnitřního odporu sítě bez vybavení chrániče (instalace s chráničem)

Měření impedance smyčky s uložením maximální hodnoty do paměti (funkce Zmax)

Výpočet zemního poruchového proudu (PEFC/IK) a zkratového proudu (PSC/IK) s rozlišením až 1A



Měření chráničů AC, AC/S, A, A/S, B, B/S, B+,B+/S, F, RDC-DD, RCD A/EV, RCD B/Mi, GFCI (10, 30, 100, 500, 1000 mA s možností variabilního nastavení v daném rozsahu) s možností otáčení fáze

Měření vybavovacího proudu (test postupným zvyšováním proudu)

Měří vypínacího času chrániče (x1/2, x1, x5)

Vyhodnocení Vyhověl/Nevyhověl



Test monitorovacích zařízení izolačního stavu (IMD)

možný nastavitelný odpor odezvy systému: 1 kΩ, 2 kΩ, 5 kΩ, 7 kΩ, 10 kΩ, 12 kΩ, 20 kΩ, 50 kΩ, 70 kΩ, 100 kΩ, 120 kΩ, 200 kΩ a 500 kΩ

IEC 61557-8



Test zařízení na ochranu proti přepětí (SPD)

s lineárně rostoucím napětím 0 až 500 V nebo 0 až 1000 V

IEC 61643-11



Měření uzemnění metodou 3 sond (metoda 62%)

Předběžná zkouška izolace (Jsou požadována spojení mezi testerem a L, N, a PE)

Automatický režim spouštění testů (test se spustí automaticky po připojení napětí)

Test sledu fází

Automatické sekvence umožňují spučtění více testů jedním stiskem tlačítka (impdance smyčky, test chrániče, izolace)

Autotest přístroje

SW pro zpracování výslednů v PC (volitelné příslušenství)

ukládání testů a měření do vnitřní paměti

USB-C rozhraní pro přenos dat a nabíjení baterie

komunikace s mobilní aplikací Fluke Connect Bluetooth a volně stažitelné aplikace pro Android a iOS

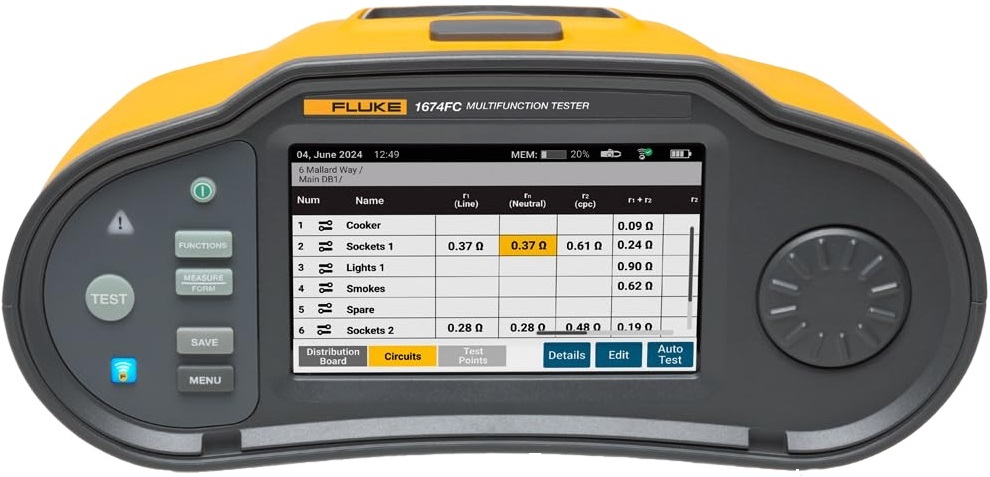

Barevný dotykový displej

Kompaktní provedení s nízkou váhou pouze 1,6 kg

Rozměry: 26,25 cm × 14,19 cm × 11,93 cm

Krytí IP40

Napájení dobíjecí Li-ion baterií

Bezpečnostní kategorie CAT III / 600V, CAT IV/300V



nejrozsáhlejší vzájemně propojený systém přenosných přístrojů - více jak 30 různých zařízení - jednoúčelové moduly, multimetry, termokamery, měřiče vibrací, kalibrátory, analyzátory sítí, ...

data z měřicích zařízení mohou být přenášena do mobilních zařízení (mobilní telefon, tablet) pomocí bezdrátové technologie a volně dostupné aplikace

zobrazení měřených hodnot v reálném čase

ukládání dat do internetového uložiště (Fluke Cloud)

sdílení dat se členy jednoho týmu v reálném čase

bezdrátové měření umožňuje bezpečné a pohodlné měření v nepřístupných místech



TrendItTM - záznam měření do grafu a sdílení v týmu

AUTORECORDTM - ukládání dat stiskem jednoho tlačítka

EQUIPMENTLOGTM - tvorba databáze přístrojů, třídění a přiřazování

uložených měření k daným zařízením. Sdílení mezi členy týmu

SHARELIVETM - funkce videohovorů mezi členy jednoho týmu



Měření napětí Ano

Měření proudu Ne

Měření kmitočtu Ano

Izolační odpor testovací napětí 1000 V

Izolační odpor test. napětí 50 V … 1 kV

Izolační odpor 10 kΩ … 1 GΩ

Impedance smyčky Ano

Impedance smyčky 10 Ω … 2 kΩ

Vnitřní odpor sítě 10 Ω … 2 kΩ

Výpočet zkratového proudu 0 A … 50 kA

Selektivní měření Ne

Malé odpory Ano

Malé odpory 10 mΩ … 2 kΩ

Test. proud 0,25 A

Zemní odpory Ano

Měření zemních odporů 0,1 Ω … 2 kΩ

Měření pomocí zemních sond Ano

Selektivní měření s proud. sondou Ne

Proudové chrániče Ano

Typ testovaných proudových chráničů AC, AC/S, A, A/S, B, B/S, B+,B+/S, F, RDC-DD, RCD A/EV, RCD B/Mi, GFCI

Jmenovitý vybavovací proud 10, 30, 100, 300, 500, 1000 mA , Var

Nastavení násobku 1/2x, 1x, 5x

Měření doby vybavení Ano

Měření vybavovacího proudu Ano

Měření dotykového napětí Ano

Indikace sledu fází Ano

Další funkce Fluke Connect

Paměť Ano

Interní paměť Ano

Rozhraní Ano

Typ rozhraní USB-C a BLE

Elektrická bezpečnost CAT 4

Stupeň krytí IP 40

Dobíjecí baterie Ano

Napájení Li-ion, 10,8 V, 2 500 mAh, 27 Wh

Hmotnost 1,6 g

Rozměry 262,5 × 141,9 × 119,3 mm

Poznámka Fluke Connect

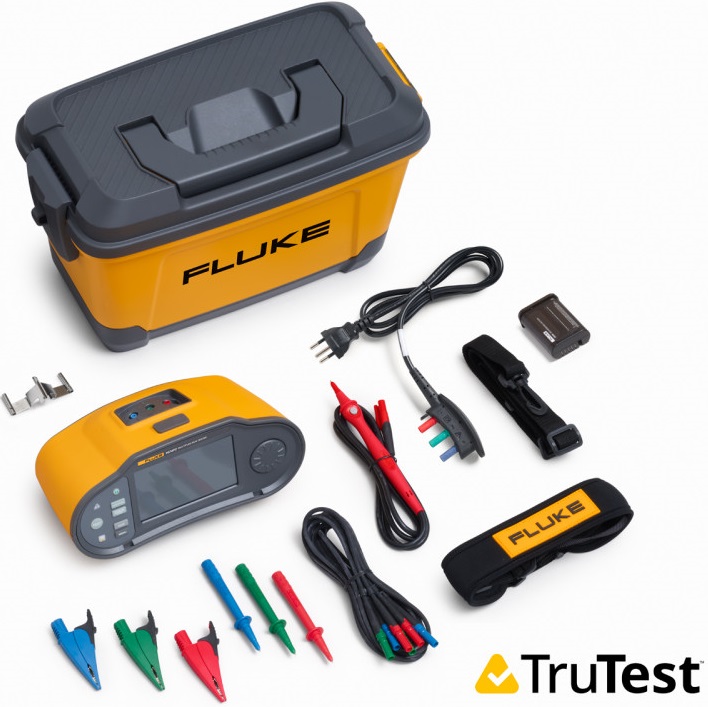

Fluke 1674FC

Sada měřících kabelů TL165x

Sonda s dálkovám ovládání TP165x

Nulovací adaptér

Síťový měřící kabel

Li-ion baterie

Napájecí kabel

Držák na stěnu

Popruh, kufřík

Návod k obsluze

+ navíc software Trutest
