FLUKE SMFT-1000/KIT multifunkční tester fotovoltických instalací 5280005



Sada přístrojů Fluke SMFT‑1000 je určena pro profesionály v oblasti fotovoltaiky a nabízí komplexní řešení pro instalaci, uvádění do provozu, periodickou kontrolu a testování fotovoltaických zařízení v souladu s normou ČSN EN 62446‑1. Prostřednictvím softwaru Fluke TruTest™ lze snadno importovat, spravovat a analyzovat naměřená data ze solárních instalací, aniž by bylo nutné mít na místě měření notebook.





Dle normy ČSN EN 62446‑1 se provádí povinné testy (kategorie 1) a volitelné testy (kategorie 2). K tomu slouží jak základní jednotka SMFT-1000, tak přidružený měřič osvitu, teploty, sklonu a orientace IRR2-BT a dodaný klešťový převodník i100.



Testování dle bezpečnostní kategorie 1 (povinné)

Odpor ochranného uzemnění (Rpe)

Rozsah 0,00 až 2000 Ω

Rozlišení až 0,01 Ω

Testovací proud ≥200 mA se změnou polarity

Napětí na otevřeném obvodu (Voc)

Rozsah 0,0 až 1000 V

Rozlišení až 0,1 V

Proud nakrátko (Isc)

Rozsah 0,0 až 20,0 A

Rozlišení 0,1 A

Izolační odpor (Rins)

Rozsah 0,00 až 999 MΩ

Rozlišení 0,01 MΩ

Test polarity



Testování dle bezpečnostní kategorie 2 (nepovinné)

Měření I-V (VA) křivky

Při měření voltampérových charakteristik v terénu přístroj SMFT‑1000 zobrazí křivku I‑V, jak se nahrává v datech testu, oproti specifikacím modulu definovaným výrobcem. To umožňuje okamžité potvrzení měření bez použití notebooku nebo tabletu. Můžete provádět testy voltampérových charakteristik na nových instalacích, aby bylo možné potvrdit, že fungují dle specifikací, nebo kontrolovat, zda stávající moduly nebo řetězce panelů pracují podle očekávaných výkonů po čase provozu.

Měření intenzity záření

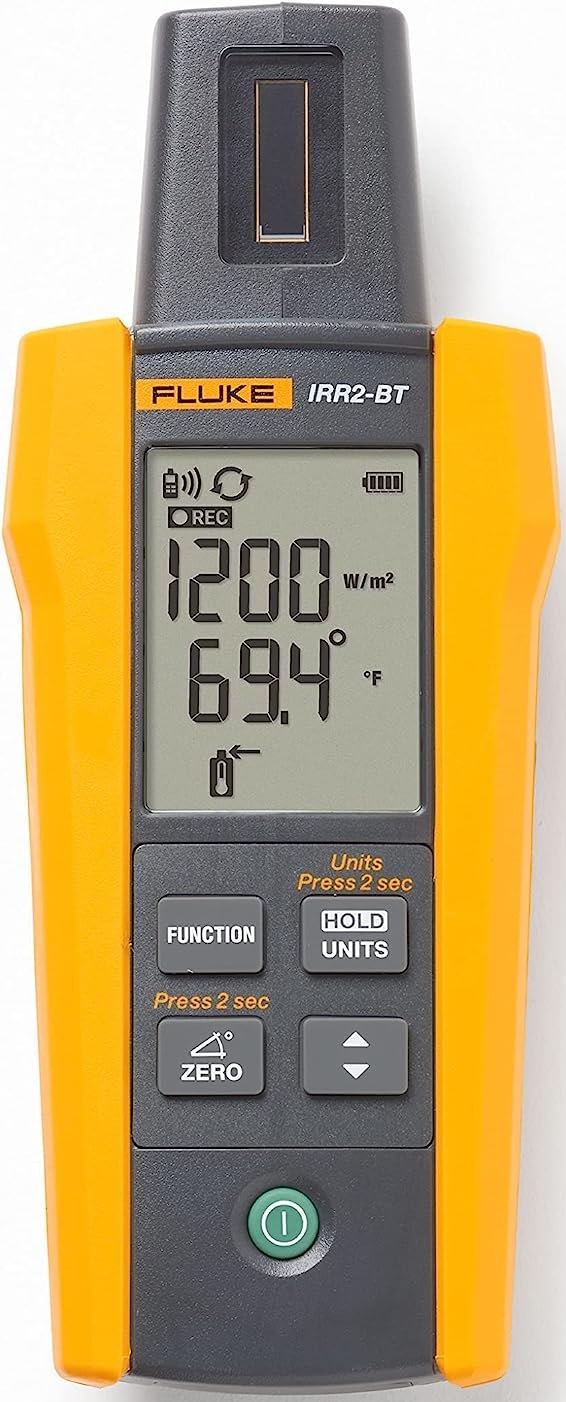

Pomocí vysoce přesného monokrystalického čidla v přístroji IRR2-BT a Bluetooth spojení s přístrojem Fluke SMFT-1000 je vždy v přístroji k dispozici údaj o aktuální velikosti záření až do 1400 W/m²

Měření teploty panelu

Současně s měřením intenzity je přístroj IRR2-BT schopný poskytnout data o teplotě kanelu ať už z integrovaného čidla přímo v přístroji, tak i ze samostatného externího přísavného povrchového čidla

Náklon a orientace

Kontrola správného náklonu a orientace je také součástí přístroje IRR2-BT. S instalací pomůže praktický držák určený pro mechanické uchycení přímo na panelu, který je součástí přístroje IRR2-BT



Kontrola blokovacích diod (Vbd)

Rozsah 0,00 až 6,00 V

Rozlišení 0,01 V

Kontrola přepěťových ochran (BV)

Rozsah 50 až 1 000 VDC

Rozlišení 0,01 V

Měření napětí AC/DC

Rozsah 5,0 až 700 VAC (1 000 VDC)

Rozlišení až 0,1 V

Měření proudu AC/DC (s kleštěmi i100)

Rozsah 1,0 až 100 AAC/DC TRMS

Rozlišení 0,1 A

Měření výkonu AC/DC (s kleštěmi i100)

Rozsah 5 až 100 kW / kVA

Rozlišení 1 kW



automatické sekvence - pokyny na obrazovce provedou uživatele pomocí jednoduchých průvodců a barevných obrázků celou měřicí sekvencí. Lze zvolit:

- s testem nebo bez testu izolace

- testování dle IEC 62446‑1 pro kategorii 1 nebo kategorie 1 a 2

- testování dle IEC 62446‑1 pro třídu ochrany I nebo třídu ochrany II

měření s minimem nutných kabelů - parametry pro měření I-V křivek, jako jsou intenzita záření a teplota, se přenášejí z přístroje IRR2-BT do hlavní jednoty pomocí bezdrátové technologie Bluetooth. Tyto údaje jsou k dispozici v reálném čase

systém Keep the Leads usnadňuje práci a chyby způsobené častým přepojováním kabelů

porovnání I-V křivek přímo na displeji přístroje - pokud jsou v přístroji zadané parametry měřeného panelu (pomocí SW TruTest) pak je přímo na obrazovce zobrazena měřená I-V křivka a meze, ve kterých by se měla pohybovat. To umožňuje rychlé vyhodnocení tohoto měření bez nutnosti připojení k počítači

vizuální prohlídka - přístroj umožňuje zaznamenat také výsledky vizuální kontroly a jejich uložení do paměti přístroje. Ty lze později z paměti stáhnout a přidat do zprávy v obslužném software



Napájení, provozní podmínky, konstrukce, záruka

Provoz na 6x AA IEC LR6

Výdrž baterií až 1 000 měření

Provozní teplota 0 až 50 °C

Skladovací teplota -30 až 60 °C bez baterií

Robustní konstrukce, ergonomický design

Stupeň krytí IP40

Rozměry: 10 cm × 25 cm × 12,5 cm

Hmotnost: 1,4 kg

Bezpečnostní kategorie SMFT CAT III (1000 VDC, 700 VAC)

Bezpečnostní TL1000-MC4 CAT III (1500 V, 20 A)

Záruka na hlavní přístroj: 36 měsíců



Bluetooth rozhraní pro komunikaci s měřičem intenzity osvitu, teploměrem IRR2-BT

Infračervené sériové rozhraní pro kumunikaci s PC



Software pro správu solárních dat TruTest™

Vytváření protokolů nezbytných k uzavření projektů může být obtížné a časově náročné. Pro pokrytí  požadavků na certifikaci a dokumentaci pomocí moderní, rychlé a spolehlivé softwarové platformy slouží software Fluke TruTest™.



GFX | ikony-obsah | windows.jpg Software TruTest pro Windows

ODKAZ

TruTest™ umožňujte správu solárního zařízení, ukládání dat a protokolování na jediné platformě.  Software TruTest™, kompatibilní s multifunkčním testerem solárních panelů a analyzátorem provozních vlastností Fluke SMFT‑1000, umožňuje rychlé a snadné importování výsledků měření z multifunkčního

testeru solárních panelů přímo do počítače. Poté můžete provést uspořádání a analýzu dat, porovnat údaje z jednotlivých zařízení s předchozími importovanými měřeními a poskytnout klientovi komplexní zprávu s grafickým obsahem.

• Snadná správa dat z měření při instalaci solárních zařízení a testování během uvádění do provozu

• Rychlé vytváření kontrol a zpráv ve shodě s normou IEC 62446‑1 a dalšími předpisy

• Analýza křivky I‑V s vizualizací typu vyhověl/nevyhověl; možnost zobrazení změn křivek I‑V pořízených během několika návštěv na místě

• Snadná správa dat z měření při instalaci solárních zařízení

a testování během uvádění do provozu

• Porovnání místních dat s předchozími údaji za účelem sledování změn v čase

• Bezplatná 60denní demo verze softwaru TruTest™ je k dispozici ke stažení na odkaze výše. Kupte si softwarový klíč pro odemknutí verze Lite nebo Advanced



Maximální počet klientů 1 10 Bez omezení

Maximální počet stanovišť na klienta 2 5 Bez omezení

Maximální počet přidaných stringů 5 50 Bez omezení

Maximální počet přídavných modulů (na string) 50 50 Bez omezení

Úprava informací o rozvaděči ♦ ♦

Úprava informací o elektrickém obvodu ♦ ♦

Úprava informací o měniči ♦ ♦

Úprava informací o slučovači ♦ ♦

Úprava informací o stringu ♦ ♦

Úprava informací o modulu ♦ ♦



1x tester SMFT-1000

1x měřič IRR2-BT

1x proudový převodník i100

1x držák MB1-IRR pro přístroj IRR2-BT

1x externí teplotní sonda 80PR-IRR pro přístroj IRR2-BT

1x nulovací adaptér

1x sonda s dálkovým ovládáním TP1000

1x sada měřicích kabelů TL1000-MC4 (zástrčka a zásuvka)

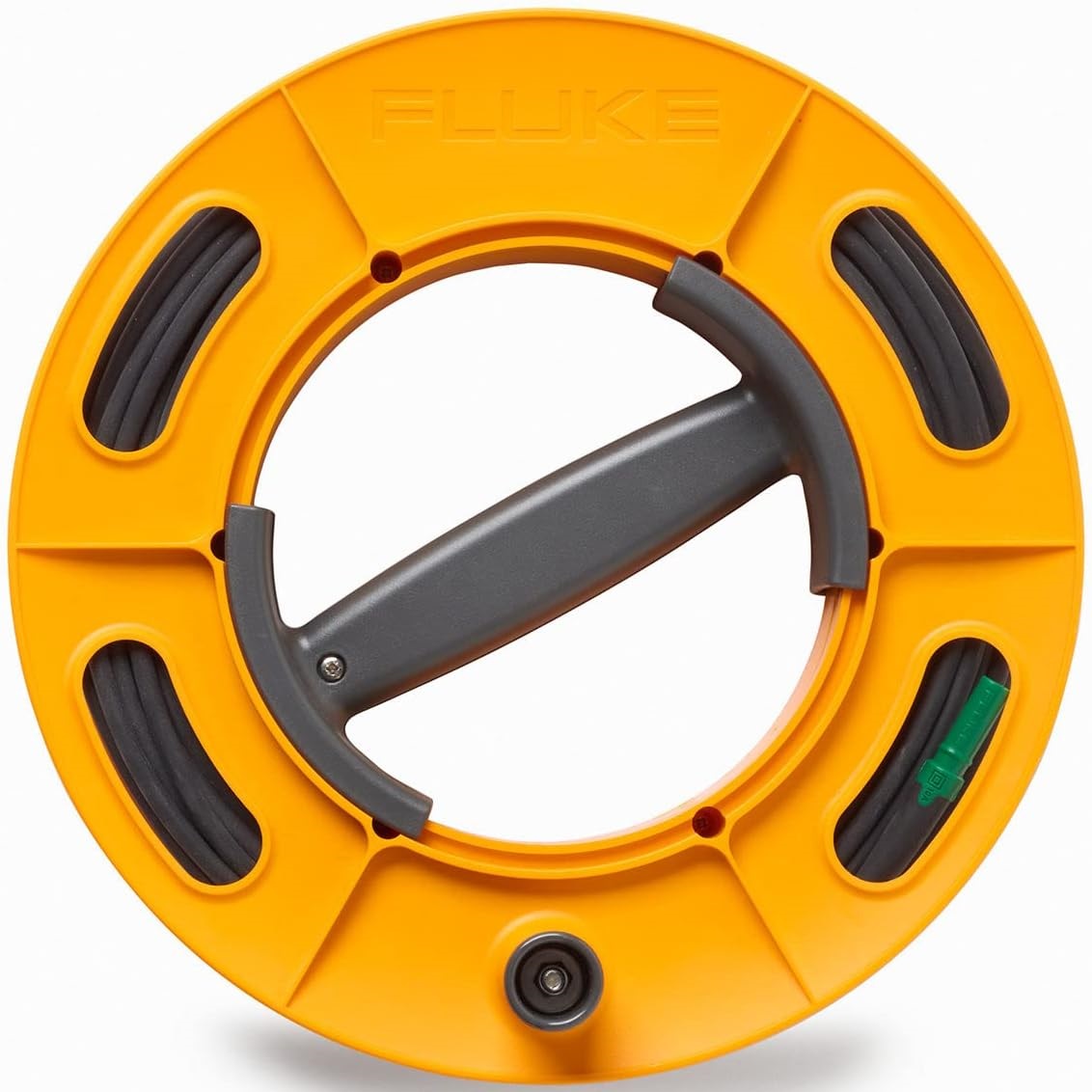

1x měřicí vodič TL1000/30M

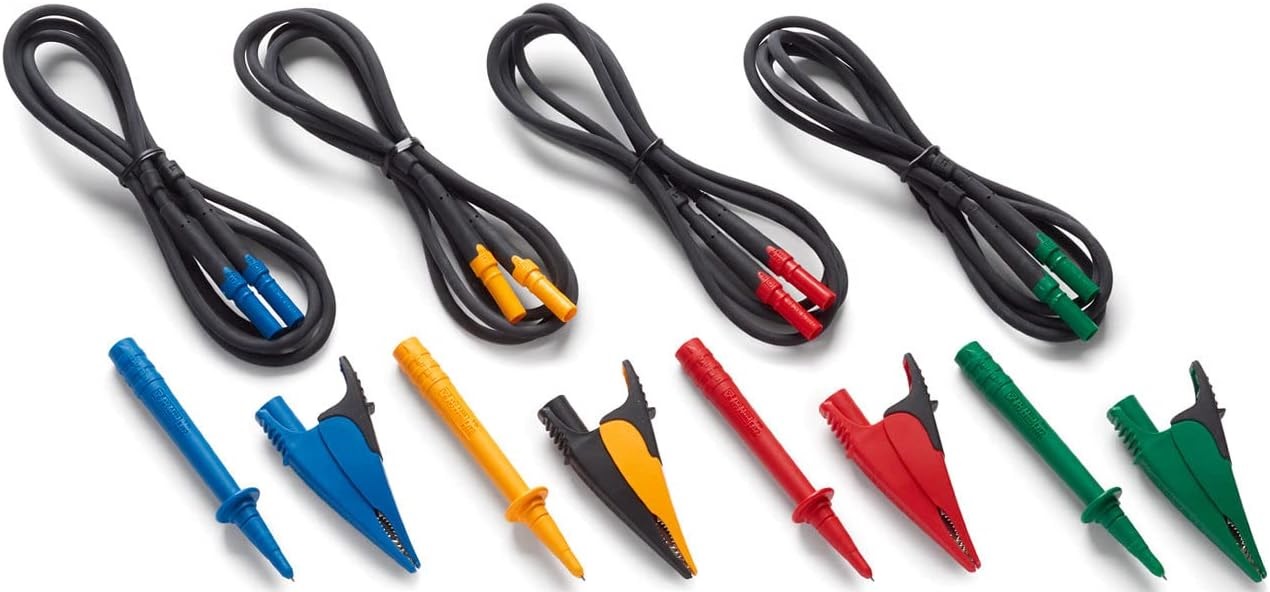

1x sada měřicích kabelů TL1000-KIT

1x sada spojek

1x sada pojistek

1x magnetický držák TPAK

1x popruh pro SMFT-1000

1x batoh Pack30

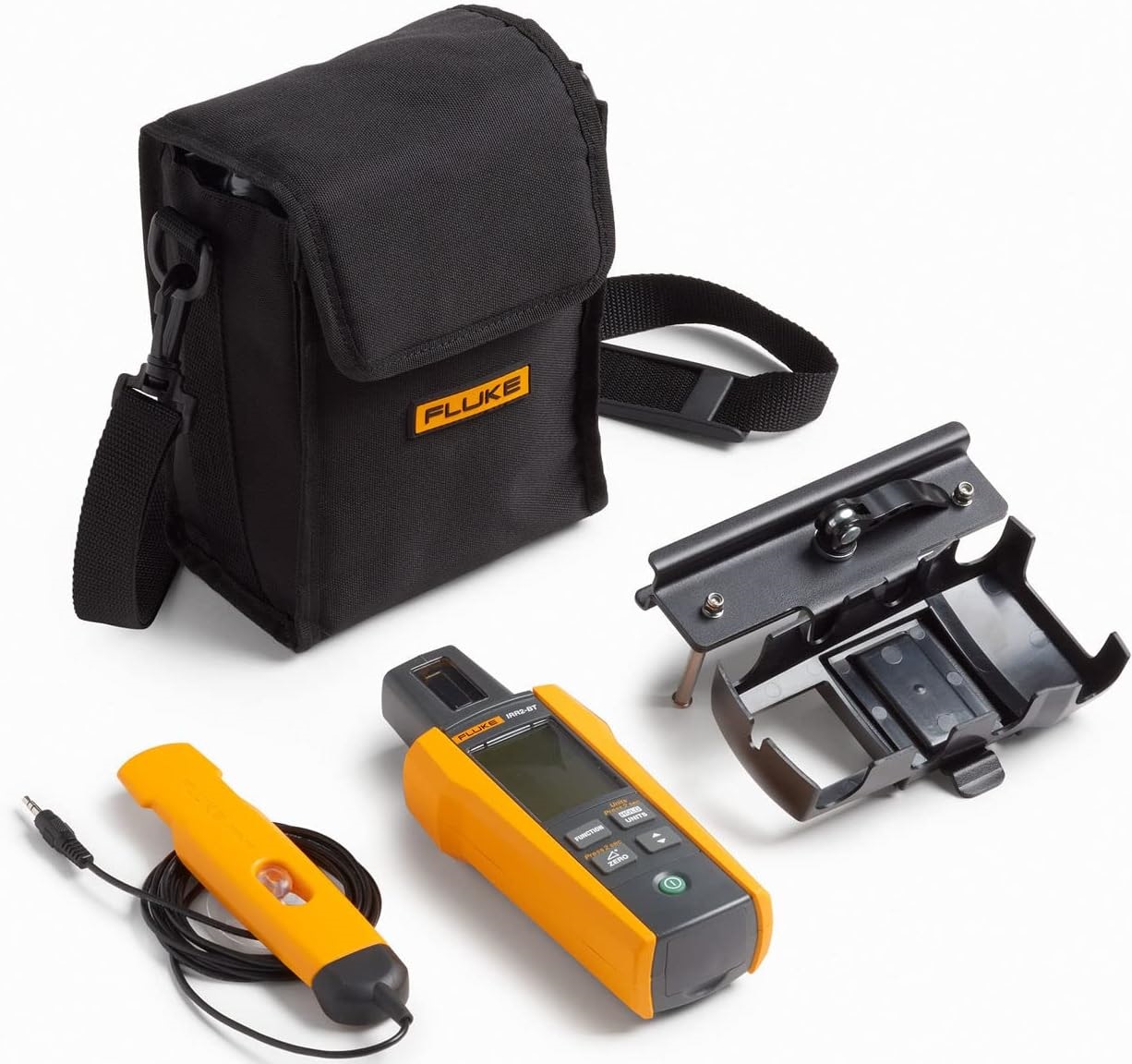

1x pouzdro pro přístroj IRR2-BT

1x optický USB kabel

12x baterie AA (instalovány)
