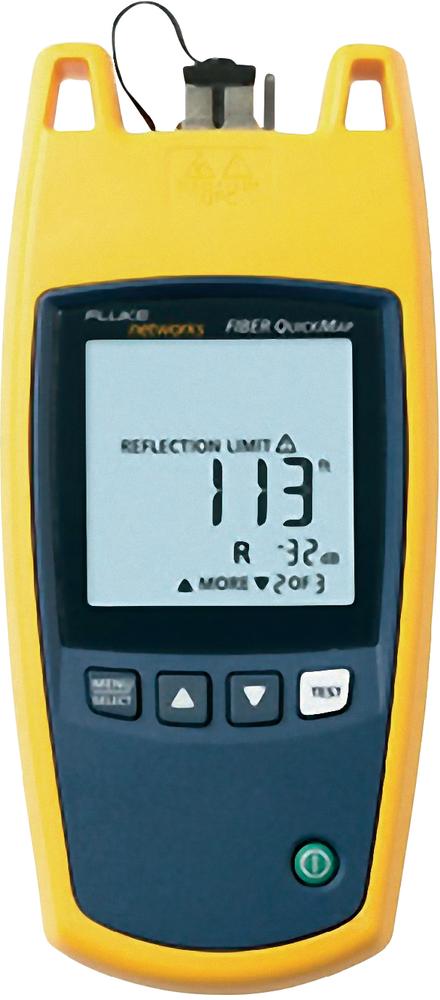

FQM-MAIN tester kabelů Fluke Networks

S rostoucím použitím OM3 a OM4 vícevidových optických vláken se kladou vysoké nároky na spolehlivost, neboť v jedné informační tepně s přenosem informací v řádu Gb/s se může vyskytovat až 100 vláken. Měření jednotlivých komponentů optické sítě a hledání chyb proti zabránění výpadkům (nebo urychlení obnovení sítě) jsou považovány za základ správy optických spojů. V dnešní době už není možné akceptovat, aby technik strávil drahocenný čas při hledání chyby metodou pokus a omyl, předtím než záležitost předá jinému technikovi s OTDR zkušenostmi pro analýzu optických tras. Každý technik by měl mít "za svým páskem" nástroje pro testování sítě, které jsou schopné vyřešit problém během sekund.

Vyhledávač poruch Fluke Network Fiber QuickMap, který rychle a účinně lokalizuje spojení a přerušení ve vícevidových optických vláknech. Fiber QuickMap je díky okamžité udání vzdálenosti k chybám (jako jsou napr. vysoké ztráty signálu nebo reflexní ztráty) nenahraditelný tester pro všechny techniky, kteří pracují s optickými vlákny.

Provozní teplota s baterií: 0 °C až 50 °C
Teplota skladování: -20 °C až 60 °C
Relativní provozní vlhkost (bez kondenzace): 95 % (10 °C až 35 °C), 75 % (35 °C až 40 °C), neomezena< 10 °C
Vibrace: náhodně generované, 5 Hz do 500 Hz, MIL-PRF a 28800F Class 2
Odolnost vůči pádu z výšky 1 m
Nadmořská výška: 3.000 m
EMV: EN 61326-1: 2004
Typ baterie: 2 AA alkalické batérie(bez nabíječky)
Životnost baterií: 1500 testy (typické),
Bezpečnost laseru: třída 1 CDRH, dle EN 60825-2
Typ LCD displeje: černobílý s podsvícením (segmenty)
Index lomu: 1,45 až 1,5 (výchozí hodnota je 1,496 )
Automatické vypnutí po 5 minutách, když není stisknuté žádné tlačítko. Nejdřív se vypne podsvícení.
Kalibrační interval: Žádný
Výchozí vlnové délky: 850 nm ± 10 nm
Klasifikace laseru: třída 1 CDRH, dle EN 60825-2
Dynamický rozsah: >11 Db
Maximální vzdálenost: 1500 m nebo 4921 stop
Maximální počet zobrazených rušení: 9
Přesnost (0 m až 1500 ): ± (1 m + 0,1 % x délka) pro reflexní rušení ± (3 m + 0,1 % x délka) pro nereflexní rušení
Délka trvání testu: < typicky 6 sekund
Konektor: SC-adaptér (lze vyjmout a vyčistit), UPC-Leštěnka
Testované typy optických vláken: 50/125 µm nebo 62,5 mikronu), /125 µm vícevidové
Identifikace reflexních rušení: -35 dB standardní prahová hodnota (uživatelem naastavitelná: -20 dB až -45 dB, 5 dB kroky)
Přesnost reflexe: ±4 dB
Maximální měření reflexe: -20 dB
Identifikace ztrát: 0,70 dB standardní prahová hodnota(uživatelem nastavitelná: 0,5 dB až 6,1 dB, 0,2 dB kroky)
Pokud není připojen optický kabel nebo je zástrčka znečištěná, zobrazí tester vzdálenost 0 m nebo 0 ft.
Detekce aktivních připojení: rozpozná optické signály od 600 nm do 1050 nm a při přítomnosti signálu na displeji zobrazí ACTIVE LINE. Po prvním rozpoznání bude signál hledán každé 3 sekundy. +7 dB maximální vstupní výkon

Testovací režim s obsluhou jedním tlačítkem - okamžité použití bez potřeby předchozího vybavení
test trvá pouze 6 sekund
Zjistí vícenásobné rušení na přenosové trase
Zjišťuje rušení nebo zlomy s vysokými ztrátami
Zjistí a měří reflexní rušení
Perfektní tester sítě pro výpočetní centra
Test stisknutím tlačítka
6sekundové vyhledávaní chyb
Zachovává kritickou průhlednost u vícevidových vláken.
Lokalizovaní příčin bitové chybovosti
Lokalizace nejčastějších příčin chyb v optických připojeních v organizaci

Rozsah dodávky:
Fiber QuickMap Enterprise přístroj pro vyhledávaní chyb v optických sítích
Transportní pouzdro
