PQA820 analyzátor kvality napájení 3 fázový a záznamník energie

HT Instruments PQA820 - 3 fázový analyzátor kvality napájení a záznamník energie

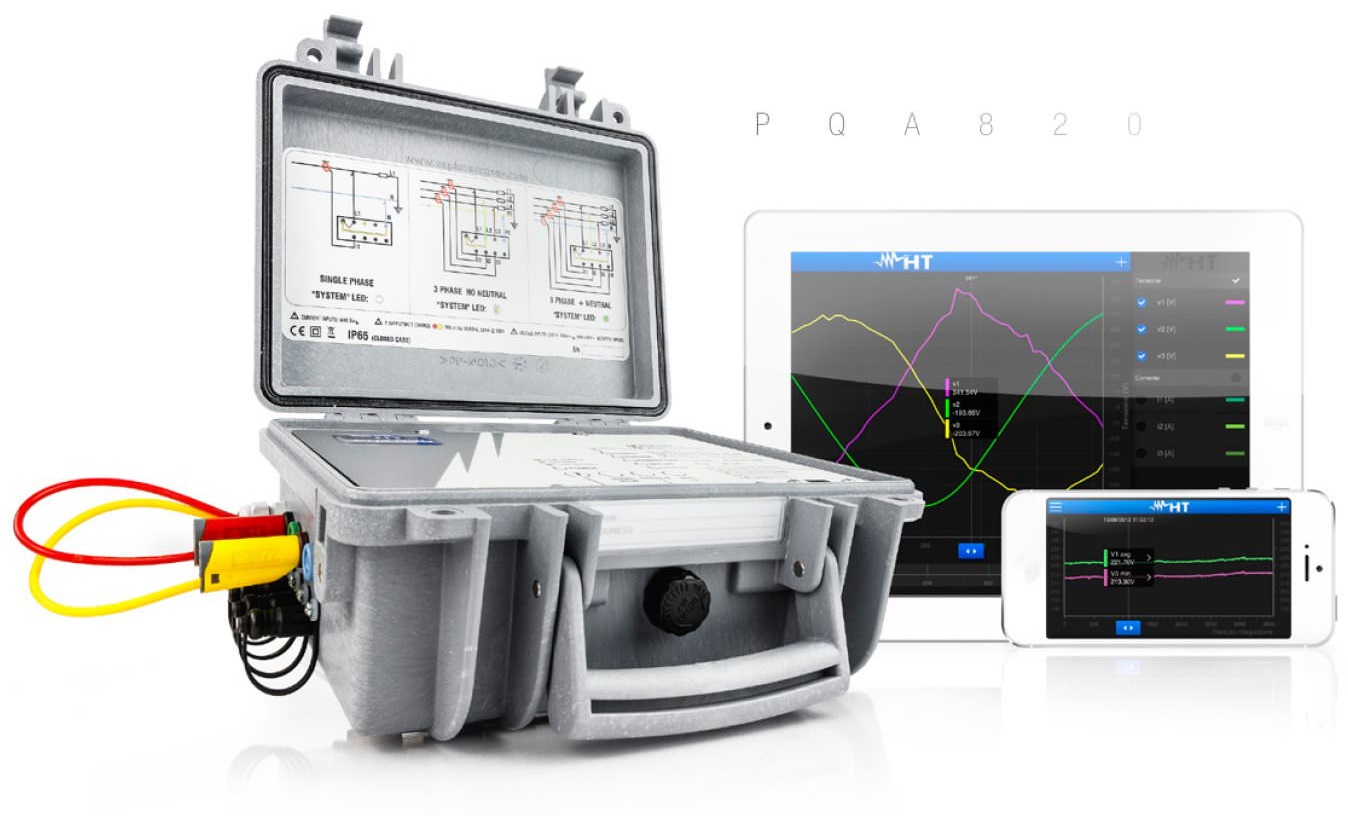

HT PQA820 je tří fázový analyzátor kvality napájení a záznamník výkonu, který jednoduše ale velice podrobně analyzuje nejdůležitější parametry systému elektrického napájení. Analyzátor je možné přes Wi-Fi a USB rozhraní připojit k chytrým telefonům, tabletům, nebo PDA zařízením s operačním prostředím iOS nebo Android. Všechny elektrické veličiny je možné zobrazit jak v číselné, tak v grafické podobě, s průběhy, histogramy a fázory. Vektorový diagram zobrazí fázový úhel mezi libovolným napětím a odpovídajícím proudem, odhalí induktivní, nebo kapacitní povahu připojené zátěže. Vestavěná velkokapacitní paměť umožní zaznamenat současně až 383 parametrů, přidělit záznamy trvající déle než jeden měsíc s intervalem načítání 10 minut.

HT PQA820 tří fázový analyzátor kvality napájení nahraje všechny parametry s již přednastavenými sestavami a tak se vyhne vzniku možné chyby. Obsluze nikdy neunikne zaznamenaný parametr, který potřebuje, jelikož PQA820 zaznamená všechno, s možností zvolit jednu ze tří různých před nastavených sestav (jedno fázové, 3 fázové bez středního vodiče, 3 fázové se středním vodičem). HT PQA820 tří fázový záznamník výkonu je napájen z vnitřních dobíjecích Li-Ion baterií s vestavěným (nastavitelné uživatelem) síťovým napájením z fáze-střední (L-N) nebo mezifázemi (L-L).

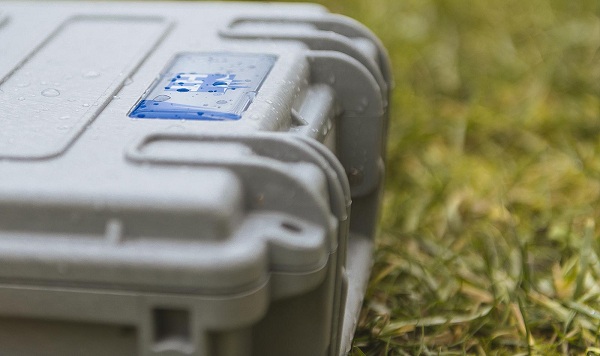

Rozhraní Wi-Fi a USB zajistí spojení s chytrými telefony, tablety, PDA zařízeními a počítači, umožní nastavení, spuštění a zastavení záznamu, převádění dat a jejich analýzu. Odolný přenosný kufr s krytím IP65 chrání proti vodě a umožňuje tak s HT PQA820 pracovat ve venkovním prostředí v náročných klimatických podmínkách.

FUNKCE:
AC / DC napětí v jednofázových / třífázových systémech MAX 415V +/- 10%
AC / DC proud v jednofázových / třífázových systémech MAX 1000A
CosPhi, Power Factor
nevyváženost napětí (NEG%, ZERO%)
Činný, jalový, zdánlivý výkon / energie a napájení stejnosměrného proudu
Napěťové a proudové harmonické až do 49. s THD
anomálie napětí (poklesy, špičky) s rozlišením 10 ms (@ 50Hz)
Sled fází
Měření proudu neutrálním vodičem
Maximální počet současně volitelných parametrů 383
Záznam s volitelnými integračními časy 5s-60m
Orientační doba trvání paměti (ve dnech @ PI = 10min @ počtu max parametrů) 30 dní
Vnitřní kapacita paměti 8 MB
Uložení rychlých vzorků hodnot prostřednictvím App HTANALYSIS
Souhrnná tabulka hlavních elektrických parametrů přes App HTANALYSIS
Napětí / proud průběhy  App HTANALYSIS
Tabulky nebo histogramy harmonických a THD% App HTANALYSIS
Napětí / proud vektorový diagram Přes App HTANALYSIS
Kategorie měření CAT IV 300V
Měření s využitím externích TA a TV (s volitelným příslušenstvím HT903) nutný adaptér ACONBIN
Napájecí a dobíjecí dobíjení akumulátor automatické napájení
Automatické vypnutí
USB port pro stahování dat na flash disk pouze pro PC
Komunikace s PC pomocí WIFI
IP65
Velikost (dx š) (mm) 255x200x115
Hmotnost v gramech (včetně baterií) 700
NORMY:
Norma EMC 2004/108 / CE Směrnice LVD 2006/95 / CE Směrnice EN50160 IEC / EN 61010-1 CE MARK EMC: IEC / EN 61326

Rozsah dodávky :
Souprava 4 vodičů pro AC měření napětí 2m
sada krokosvorek 4 kusy
sada magnetických  adaptérů 4kusy
ohebné kleště 1000A AC průměr 174mm 4 kusy
TOPVIEW2007 : Windows program + USB vodič C2007
Brašna na příslušenství
ISO9000 kalibrační certifikát
Příručka uživatele na CD-ROM
