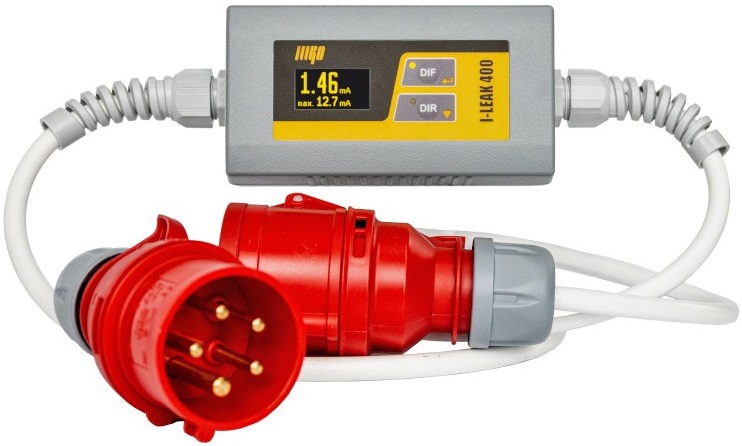

ILLKO I-LEAK 400 třífázový adaptér (16A/5P)

ILLKO I-LEAK 400 třífázový adaptér (16A/5P)

Digitální měřicí přístroj k měření unikajících proudů třífázových spotřebičů s pohyblivým přívodem. Pro 5-ti vodičovou síť se zásuvkou 16A (s vodičem N).



Funkce a vlastnosti přístroje:



Měření:

- rozdílový unikající proud třífázových spotřebičů s pohyblivým přívodem

- proud tekoucí ochranným vodičem třífázových spotřebičů s pohyblivým přívodem



Další vlastnosti:

- grafický OLED displej

- funkce HOLD - zablokování naměřené hodnoty na displeji

- zobrazení maximální naměřené hodnoty

- zobrazení naměřené hodnoty ve formě čárového kódu - pro načtení do přístrojů REVEXmax nebo MDtest pomocí čtečky čárového kódu



Co je to unikající proud?

- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).

- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.

- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.



Upozornění: přístroj smí být používán pouze k výrobcem zamýšlenému účelu, tj. měření unikajících proudů třífázových spotřebičů. Je zakázáno ho používat jako prodlužovací šňůru.



Unikající proud - přímá metoda (proud procházející ochranným vodičem)



Rozsah měření / rozlišení

0,00 mA ÷ 9,99 mA / 0,01 mA

10,0 mA ÷ 100,0 mA / 0,1 mA



Základní nejistota měření ±(2 % z MH + 3 D)*

Kmitočtová charakteristika měřicího obvodu dle ČSN EN 61557-16



Unikající proud - rozdílová metoda



Rozsah měření / rozlišení 0,00 mA ÷ 9,99 mA / 0,01 mA

10,0 mA ÷ 100,0 mA / 0,1 mA

Základní nejistota měření ±(2 % z MH + 3 D + X)* (0,00-9,99 mA)

±(2 % z MH + 2 D + Y)* (10,0-100,0 mA)

Kmitočtová charakteristika měřicího obvodu dle ČSN EN 61557-16

X = S (0,0015 IΔ + 0,0015) [D]

Y = S (0,0001 IΔ + 0,001) [D]

kde S je zdánlivý příkon měřeného spotřebiče [VA] a IΔ je zobrazený unikající proud [mA]



*MH - měřená hodnota, D - digit



Všeobecně:



Napájení - pracovní podmínky 400 V ± 10 % / 50 Hz ± 1 % nebo  60 Hz ± 1 %

Displej  grafický OLED

Třída ochrany  II (dvojitá izolace)

Přepěťová kategorie  CAT II / 300 V

Stupeň znečištění 2

Krytí IP 20

Rozměry plastové skříňky 150 x 80 x 60 mm

Celková délka včetně zástrčky a zásuvky cca 2 m

Hmotnost cca 1,35 kg

Pracovní teplota a vlhkost 0 - 40 °C, max 75% při 23°C bez kondenzace

Nadmořská výška max 2 000 m

Procházející proud max 16 A (max. 10 minut)

Připojení měřeného spotřebiče třífázová, 5-ti kolíková zásuvka, 16 A (s vodičem N)

Vlastní spotřeba max 25 mA (napájeno z měřeného napětí)



Rozsah dodávky:

Přístroj I-LEAK 400, 16A/5P

Návod k používání

Kalibrační list

Záruční list

Kartonová krabice
