ZEROTESTpro měřič impedance smyčky

Zerotest PRO - měřič impedance poruchové smyčky
Měřič impedance smyčky bez vybavení RCD
Měří impedanci poruchové smyčky a zkratový proud i bez vybavení chrániče

Použití, vlastnosti:
Měří impedanci poruchové smyčky Impedanci sítě a zkratový proud
Měří impedanci poruchové smyčky a zkratový proud bez vybavení proudového chrániče
Umožňuje zobrazit i 1,5 násobek změřené impedance a impedanci zvýšenou o chybu měření
Měří síťové napětí
Umožňuje indikovat fázový vodič
V paměti přístroje je umístěna databáze jisticích prvků umožňující automatické vyhodnocení výsledků měření
Nový systém uložení měřicích hrotů v přepravní poloze je patentově chráněn

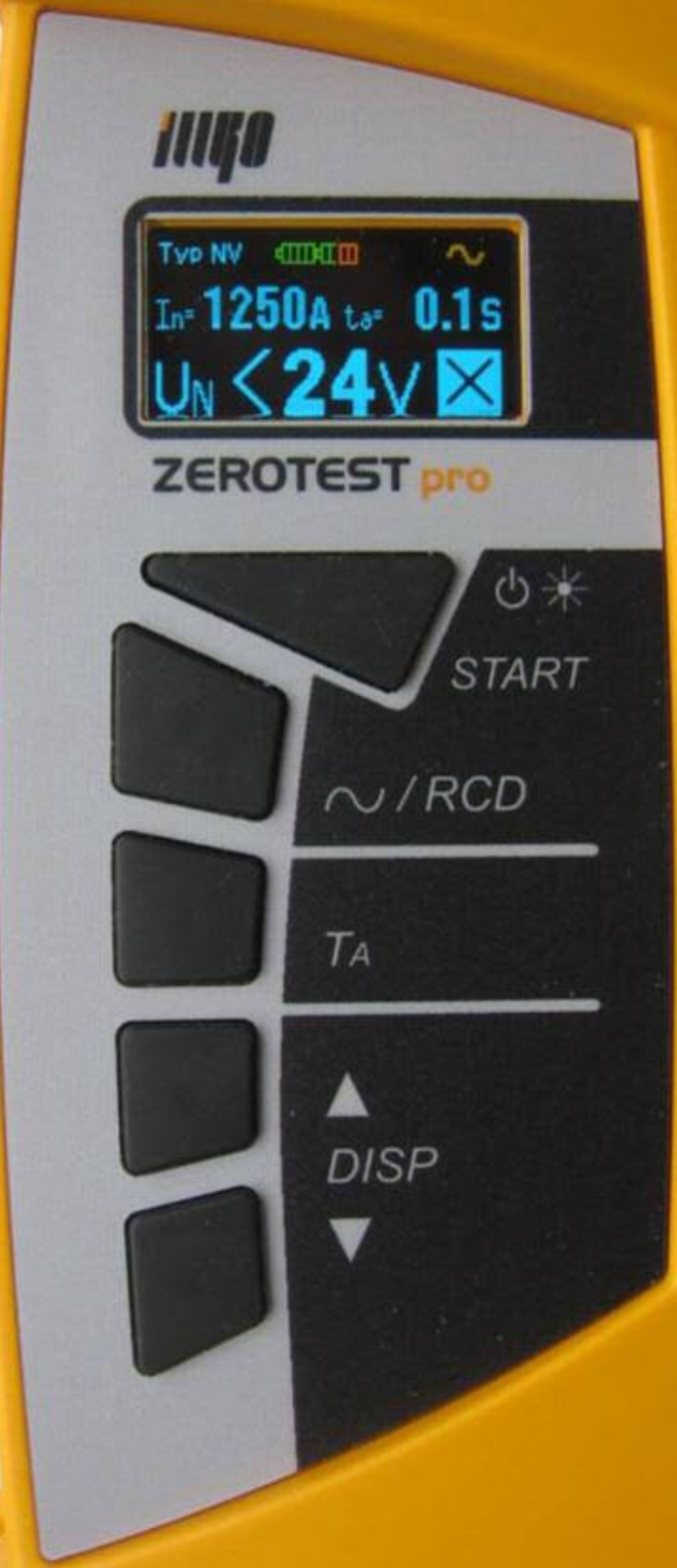

Vysoce kontrastní vícebarevný grafický OLED displej zaručuje výbornou čitelnost
Možnost osvětlit měřený objekt bílým světlem vysoce svítivé LED
Možnost nabíjet akumulátory přímo v přístroji

Impedance poruchové smyčky
Rozsah měření 0,00 ÷ 4,99 Ω 5,0 ÷ 49,9 Ω 50 ÷ 200 Ω
Jmenovitý rozsah dle ČSN EN 61557 0,27 ÷ 200 Ω
Základní chyba měření (0,00 ÷ 4,99 Ω)
(5,0 ÷ 49,9 Ω)
(50 ÷ 200 Ω) ± (3% z MH + 5 D)*
± (3% z MH + 3 D)*
± 3% z MH*
Pracovní chyba měření (0,00 ÷ 4,99 Ω)
(5,0 ÷ 49,9 Ω)
(50 ÷ 200 Ω) ± (4% z MH + 7 D)*
± (4% z MH + 4 D)*
± 4% z MH*
Zatěžovací odpor 50 Ω, proměnný počet pulsů 10 ms

Impedance poruchové smyčky bez vybavení proudového chrániče
Rozsah měření 0,0 ÷ 4,9 Ω 5 ÷ 200 Ω
Jmenovitý rozsah dle ČSN EN 61557 0,8 ÷ 200 Ω
Základní chyba měření (0,0 ÷ 4,9 Ω)
(5 ÷ 200 Ω) ± (5% z MH + 2 D)*
± 7% z MH*
Pracovní chyba měření (0,0 ÷ 4,9 Ω)
(5 ÷ 200 Ω) ± (6% z MH + 2 D)*
± 8% z MH*
Zatěžovací odpor 50 Ω, proměnný počet a šířka pulsů

Zkratový proud
Rozsah měření 0 ÷ 999 A 1,0 ÷ 9,9 kA 10 ÷ 23 kA
Základní chyba měření ± (zákl. chyba měření impedance + 1 D)*
Pracovní chyba měření ± (prac. chyba měření impedance + 1 D)* Střídavé napětí (skutečná efektivní hodnota TRMS)
Rozsah měření 24 V ÷ 260 V (48 Hz ÷ 52 Hz)
Rozlišovací schopnost 0,1 V
Základní chyba měření ± (2% z MH + 2 D)*
Pracovní chyba měření ± (3% z MH + 3 D)*

Všeobecně
Napájení 4 ks AAA (LR03) alkalická baterie 1,5 V nebo NiMH akumulátor 1,2 V
Displej OLED, vícebarevný, grafický
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 300 V
Stupeň znečištění 2
Krytí IP 43
Rozměry 260 x 70 x 40 mm
Hmotnost (včetně baterií a měř. hrotu) 0,36 kg

Rozsah dodávky:

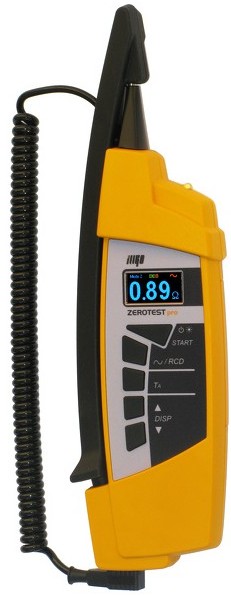

Měřicí přístroj Zerotest pro
Stáčený měřicí vodič s měřicím hrotem
Pouzdro na přístroj
Kalibrační list
Návod k používání
Kartónový obal
