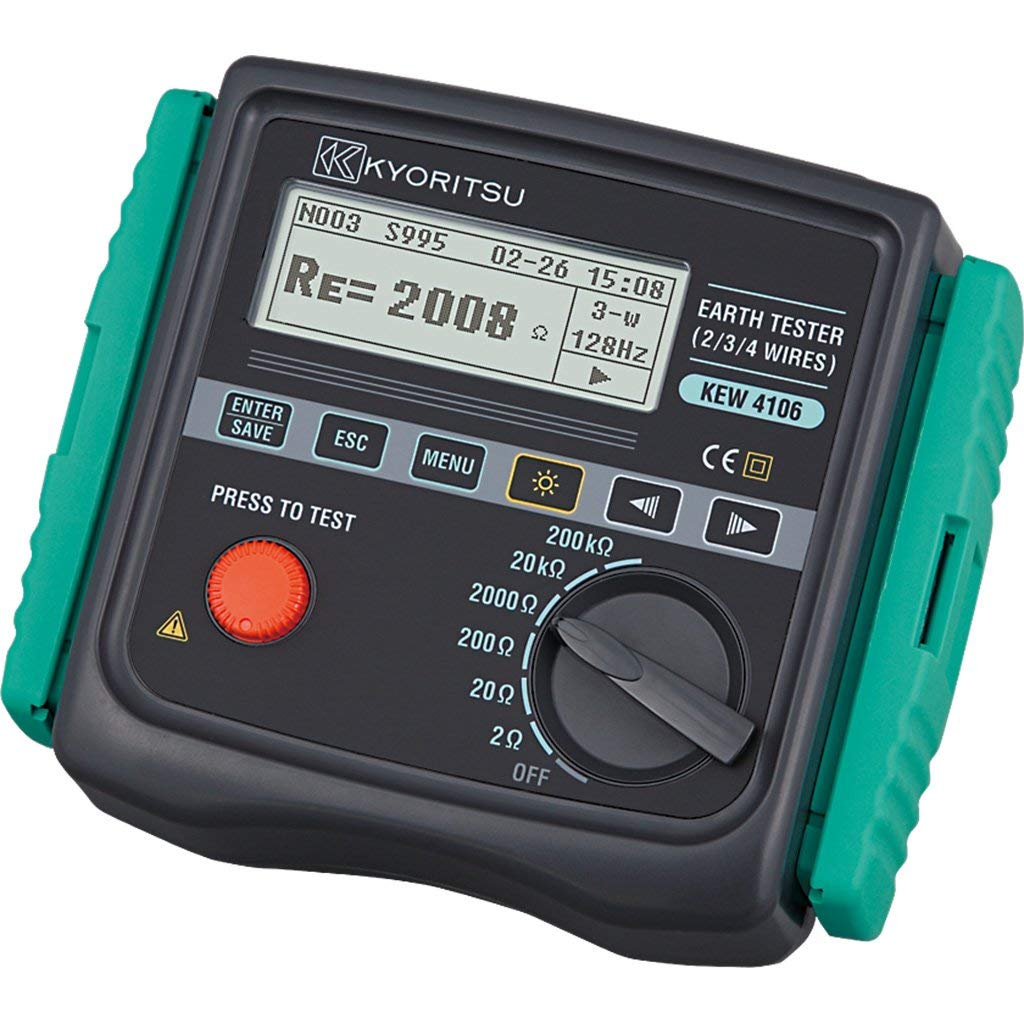

KEW 4106 měřič odporu uzemnění Kyoritsu

Měřič zemního odporu a resistivity půdy KEW 4106



KEW 4106 mimo jiné nabízí automatický a manuální výběr testovací proudové frekvence ve čtyřech pásmech (94/105/111/128Hz). V automatickém režimu vybere KEW 4106 nejvhodnější frekvenci



Dvou, tří a také čtyř - pólová / Wennerovou metoda / měření zemního odporu a rezistivity půdy

Testovací proud až 80 ma umožňuje vysoké rozlišení 0.001Ω na 2Ω rozsahu

Pokročilá filtrovací metoda (založená na FFT rychlá Fourierova transformace), snižuje hlučnost rušeni pro získání stabilních měření

Několik mezivýsledků Může být zobrazeno na displeji: odolnost pomocných zemních bodců, frekvence testovacího proudu, napětí a frekvence rušení (šum), zbývající odpor Rk, atd.

Velký grafický displej s podsvícením pro čtení ve špatně osvětlené prostředí

Až 800 výsledků měření lze uložit do paměti a následně opět vyvolat na displej

Uložené výsledky MOHOU být přenesena do PC pomocí "KEW report" softwaru a USB adaptéru (model 8212-USB), které jsou součástí přístroje

Robustní konstrukce s krytím IP54





Funkce Rozsah Rozlišení Měřící rozsah Přesnost



Zemní odpor

Re

2Ω 0.001Ω 0 ~ 2.099Ω ± 2% rdg ± 0.03Ω

20Ω 0.01Ω 0 ~ 20.99Ω ± 2% rdg ± 5dgt

200Ω 0.1Ω 0 ~ 209.9Ω ± 2% rdg ± 5dgt

2000Ω 1Ω 0 ~ 2099Ω ± 2% rdg ± 5dgt

20kΩ 10Ω 0 ~ 20.99kΩ ± 2% rdg ± 5dgt

200kΩ 100Ω 0 ~ 209.9kΩ ± 2% rdg ± 5dgt



Pomocný zemní odpor

Rh, Rs 8% z Re + Rh + Rs



Rezistivita země

ρ 2Ω 0.1Ωm ~ 1Ωm

Automatické přepínání rozsahu 0 ~ 395.6Ωm ρ = 2 × π × a × Rg

20Ω 0 ~ 3956Ωm ρ = 2 × π × a × Rg

200Ω 0 ~ 39.56kΩm ρ = 2 × π × a × Rg

2000Ω 0 ~ 395.6kΩm ρ = 2 × π × a × Rg

20kΩ 0 ~ 1999kΩm ρ = 2 × π × a × Rg

200kΩ 0 ~ 1999kΩm ρ = 2 × π × a × Rg



Sériově rušené napětí

Ust (pouze AC) 50V 0.1V 0 ~ 50.9Vrms ± 2% ± 2dgt (50/60 Hz)

± 3% ± 2dgt (40 ~ 500 Hz)

množství

Fst Automatické přepínání rozsahu 0.1Hz

1Hz 40Hz ~ 500Hz ± 1% ± 2dgt

Kapacita paměti 800 dat

Komunikační rozhraní Model 8212-USB

LCD 192 × 64 monochromatický

Ochrana proti přetížení mezi E - S (P) a mezi E - H (C) sondami AC280V / 10 sec.

Výdržné napětí mezi elektrický obvodem a uzávěrem AC3540V (50/60 Hz) / 5 sec.

Standardy IEC 61010-1 CAT.III 300V, CAT.IV 150V Stupeň znečištění 2

IEC 61010-031, ČSN EN 61557-1, 5, ČSN EN 61326-1 (EMC) IEC 60529 (IP54)

Napájecí zdroj DC12V: 8 x AA (R6P), (automatické vypnutí: cca. Po 5 minutách)

Rozměry (d x š x h) 167 x 185 x 89 mm

Hmotnost 900 g (včetně baterií)
