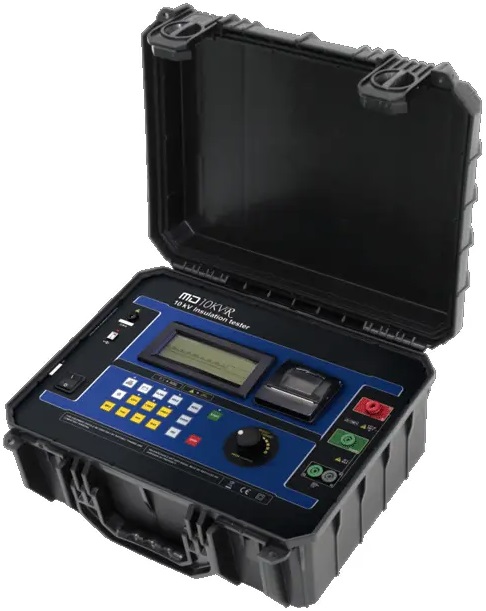

Megabras MD 10KVR digitální tester izolace 10 kV



Digitální tester izolace s variabilním napětím 500 až 15000 V v robustním provedení MD 10KVR



Izolační odpory do 10 TΩ

Automatizované testy: absorpční index, polarizační index, kapacita, svodový proud a AC/DC voltmetr

Dálkové ovládání přes aplikaci pro Android

Automatický rozsah

Digitální a bargrafové čtení

Chronometr až 90 minut

Přepínatelný filtr pro odstranění rušení vnějšího šumu

Hodiny a kalendář v reálném čase

Vestavěná tiskárna

Paměť na 16 000 čtení

USB rozhraní

Software pro správu dat

Nabíjecí baterie LFP



Digitální tester izolace, model MD5KVR, je nejmodernějším zařízením společnosti MEGABRAS

pro testování izolace. Software umožňuje dodatečnou analýzu výsledků zkoušek, včetně funkcí,

jako je grafické znázornění a automatické vytváření protokolů. Naměřené hodnoty jsou přenášeny přes rozhraní USB a lze je tisknout na vestavěné tiskárně jako záznam o provedeném testu. Naměřené hodnoty se navíc ukládají do nevolatilní paměti, do které lze uložit až 4000 naměřených hodnot, které lze následně nahrát do počítače s nainstalovaným programem MegaLogg2. Přístroj MD5KVR je napájen LFP akumulátorem. Je umístěn do pevného, lehkého a snadno přenosného kufru, takže je vhodný pro použití v nepříznivých povětrnostních podmínkách a také je odolný vůči pádu. MD5KVR tak poskytuje velmi spolehlivá a přesná měření v laboratoři i v terénu.



Elektromagnetická kompatibilita IEC 61326-1

Elektromagnetická odolnost IEC 61000-4-3

Elektrostatická odolnost IEC 61000-4-2



Měření izolačních odporů od 0,01 MΩ do 10 TΩ

Pevná testovací napětí 500, 1 000, 5 000 a 10 000 V

Nastavitelné variabilní testovací napětí od 500 do 15 000 V

Měření napětí od 15 do 1000 V

Měření kapacity od 30 nF do 10 μF

Měření unikajícího proudu 1 nA do 1,5 mA

Výpočet indexu polarizace a dielektrické absorpce (PI a DAR)

Zkratový proud 2 mA

Vybíjení dielektrika

Dálkové ovládání prostřednictvím aplikace pro Android

Test s postupným náběhem napětí (rampa)

Test s krokovým náběhem napětí (step)

Programovatelný test úspěšnosti (vyhovující / nevyhovující, PASS / FAIL)

Vypínatelný filtr pro odstranění vnějšího rušení

Krytí IP65 (při zavřeném víku kufru)

Napájení LiFePO4 akumulátor

Rozměry 450 x 360 x 190 mm

Hmotnost 6,3 kg

Bezpečnostní kategorie CAT III / 600 V

Záruka 2 roky (na hlavní přístroj)



Paměť na 16 000 záznamů měření

USB konektor

Vestavěná tiskárna - Tiskne uplynulý čas od začátku měření, skutečné napětí a měřený

odpor každých 15 s

Vestavěný časovač - Čas je automaticky spuštěn pro každé měření, uplynulý čas je

zobrazen ve formátu mm:ss



Typ Digitální

Bargraf Ano

Zkušební napětí Uzk 10000 V

Zobrazení sk. hodnoty Uzk Ano

Měření izol. odporu 10 kΩ … 10 TΩ

Nastavitelné Uzk 500 V … 10 kV

Rozsah měření U AC 15 V … 1 kV

Rozsah měření U DC 15 V … 1 kV

Unikající proudy Ano

Index polarizace PI Ano

Koef. diel. absorbce DAR Ano

Koef. vybíjení dielektrika DD Ano

Kapacita Ano

Teplota Ne

Odpor Ano

Test propojení (200 mA) Ne

Zobrazení průběhu R(t) Ano

Vyhlazení Ne

Automatické vybití Ne

ALARM Ne

Časovač ano Ano

Dobíjecí baterie Ano

Paměť Ano

Rozhraní Ano

Stupeň krytí IP 65

Ex provedení Ne



Digitální tester izolace MD 10KVr

2x měřicí vodič

1x ochranný měřící kabel

USB kabel

Napájecí adaptér

Brašna

Uživatelská příručka

MegaLogg2 software
