Megger DLRO2 tester přechodových odporů

Tester přechodových odporů Megger DLRO2

Nový ukazatel rozdílu, umožňující rychlé srovnávání hodnot
Možnost používat dlouhé přívody při proudu 1 A bez negativního vlivu na rychlost měření
Bezpečné měření odporu indukčních zátěží proudem 1 A
Aktivní ochrana proti náhodnému připojení k živým částem pod napětím do 600 V bez vypálení pojistky
Ideální přístroj do vnějšího prostředí díky krytí IP54, zaručujícímu ochranu před prachem a vlhkostí
Průmyslový standard bezpečnosti: CATIII 600 V/CATIV 300 V

DLRO2 je robustní, 2-ampérový ruční mikroohmmetr. Je navržen tak, aby umožňoval rychlé a přesné měření s opakovatelnými výsledky, a to i v prostředích se silným elektrickým rušením. DLRO2 je nejnovější z historií prověřených přístrojů nesoucích hrdé označení Ducter™. Mikroohmmetry Ducter™ jsou přitom stejně známé a spolehlivé jako testery izolačního odporu značky Megger. Uživatelé z oblasti distribuce elektrické energie nebo průmyslu ocení vysokou úroveň bezpečnosti CATIII 600 V/CATIV 300 V podle normy IEC61010. Přístroj se navíc dokáže sám ochránit při náhodném připojení k napětí až do 600 V bez vypálení pojistky, což eliminuje časové ztráty spojené s opravami či pořizováním náhradní pojistky.

Díky krytí IP54 vám v měření ve venkovním prostředí nezabrání ani déšť ani prach. Přístroj DLRO2 umožňuje měřit nízké hodnoty odporu v nejrůznějších oblastech, od železnic přes letectvo až po měření odporu na průmyslových komponentech. Aplikace vyžadující použití dlouhých měřicích vodičů nejsou pro přístroj DLRO2 žádný problém, protože má speciální režim s optimalizovaným výstupem pro měření s dlouhými přívody.

V režimu měření s dlouhými přívody dokáže přístroj dodat měřící proud až 1 A do 4-ohmové zátěže. Díky tomu je přístroj DLRO2 v kombinaci s měřícími vodiči na kabelovém bubnu, dostupnými jako volitelné příslušenství, ideální pro testování ochrany před bleskem na větrných turbínách či letadlech. S přístrojem DLRO2 můžete měřit i na menších indukčních zátěžích, protože díky vloženým velkokapacitním dobíjitelným bateriím dokáže dodávat proud 2 A nejméně 15 sekund a má samostatný režim měření na indukční zátěži. Baterie se dokážou plně dobít za 2,5 hodiny, což minimalizuje prostoje.

Poznámka: Přístroj DLRO2 nesplňuje požadavky směrnice ATEX na „vnitřní bezpečnost“, a proto se nesmí používat v prostředích s výbušnými plyny.

Vlastnosti

Nový ukazatel rozdílu

Přístroj DLRO2 je mimo jiné vybaven novým, inovativním „ukazatelem rozdílu“. Ten umožňuje jednoduše porovnávat opakovaná měření s prvotním, referenčním měřením. Ukazatel rozdílu transformuje procentuální rozdíl na pohyb ručičky/šipky, díky čemuž lze snadno vizuálně posoudit velikost změny. Stisknutím tlačítka lze nastavit novou referenční hodnotu.

S přístrojem DLRO2 můžete měřit dlouho a spolehlivě

Aby byl přístroj DLRO2 vždy připraven k měření, standardně dodané dobíjecí NiMH baterie HR6 můžete
jednoduše vyměnit za nenabíjecí standardní alkalické baterie velikosti AA a pokračovat v měření. To, že se jedná o ruční přístroj, ještě neznamená, že zaostává v přesnosti. Přístroj DLRO2 má přesnost 1 % s důrazem na opakovatelnost výsledků měření, díky čemuž je ideální na opakované zkoušky kvality ve výrobě.

Vlastnosti a výhody

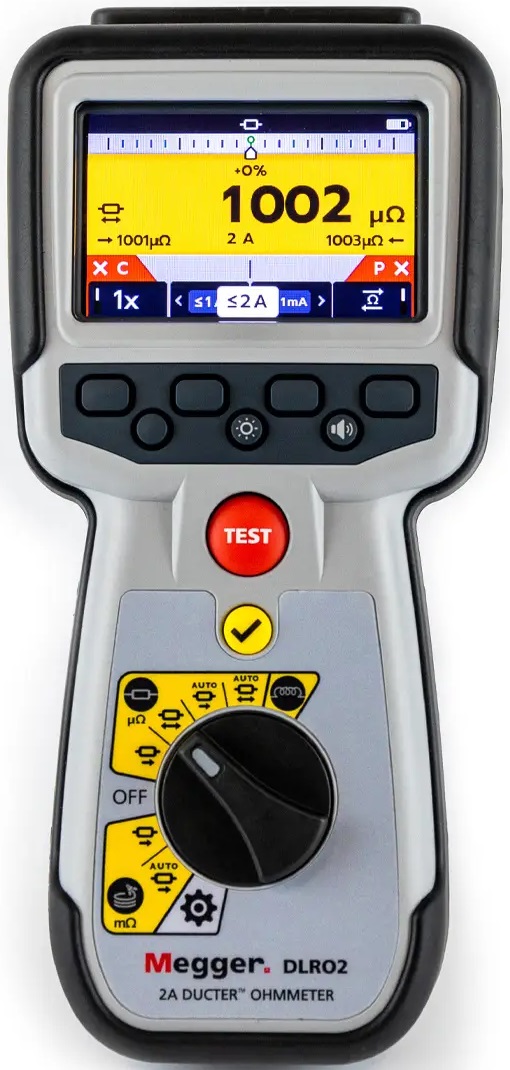

Jednoduchá volba funkcí pomocí otočného přepínače.
Možnost měřit v obousměrném režimu nebo ve stejnosměrném režimu, šetřícím čas a baterii.
Ideální přístroj pro měření ve 3-fázových systémech díky možnosti kdykoli vidět na displeji 3 výsledky současně.
Pomocí obousměrného režimu měření lze eliminovat vliv statického elektromotorického napětí.
Na sekundárním displeji lze vidět výsledky měření v přímém a obráceném směru.
V zájmu zajištění stability výsledků přístroj upozorňuje na přítomnost elektrického rušení nebo rušení způsobovaného nedokonalým kontaktem svorek/sond.
S plně nabitými bateriemi dokáže přístroj provést 500 3sekundových měření s proudem 2A.

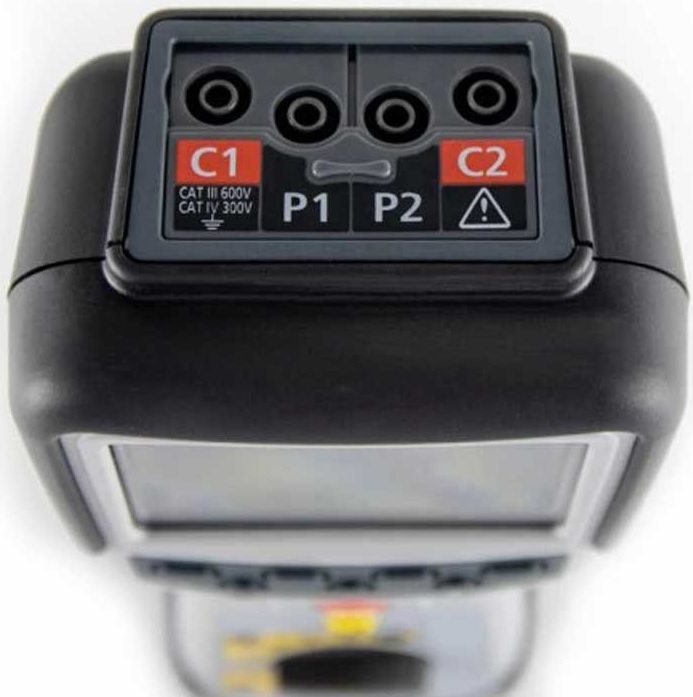

Dodává se s měřícími vodiči s kompaktními Kelvinovými svorkami bezpečnostní kategorie CATIII 600 V/CATIV 300 V.

Příklady použití
Letectví – testování ochrany před bleskem: měření odporu v mΩ mezi sběrači, například na koncích křídel, pomocí dlouhých měřicích vodičů. Jako volitelné příslušenství je k dispozici kabelový buben s dlouhými měřícími vodiči, použitelný při montování komponentů, spojování zařízení, opravách a údržbě.
Větrné turbíny – ochrana před bleskem: měření odporu v mΩ mezi koncem listu vrtule a připojením k uzemnění u základny pomocí dlouhých měřicích vodičů. Jako volitelné příslušenství je k dispozici kabelový buben s dlouhými měřícími vodiči.
Železnice, tramvaje a metro – vozový park a infrastruktura, silnoproudé spoje na tratích, signalizační systémy.
Lodní průmysl – silové kabely, ochranné systémy, spojení lodě s pobřežím, testování systémů katodové ochrany a kladení kabelů.
Ropovody a plynovody – svařované spoje a uzemňovací soustavy.
Automobilový průmysl a elektromobilita – akumulátorové spoje, kvalita svarů, kvalita lisovaných spojů, svařovací kabely montážních robotů.
Výroba kabelů – kontrola kvality, délka kabelů.
Výroba součástek – kontrola kvality.
Kosmický výzkum a průmysl – konstrukční spoje kov – kov, spoje kov – kov v uzemňovací soustavě, spoje uhlíková vlákna – kov, uhlíková vlákna – uhlíková vlákna.
Datová střediska – během elektrické instalace hlavního rozvaděče, generátoru a systémů UPS. Ověřování odporu kontaktů ochranných prvků, paralelních přívodů na přípojnicích, příložných spojů na přípojnicích, optimálního odporu na šroubových spojích s kabelovými oky na přípojnicích. Používání údajů o trendech všech aspektů uvedených prvků během údržby, ověřování po opravě.
Možnost použití ručního přístroje ve zdravotnictví – systémy uzemnění a ochranného pospojování na ochranu před úrazem elektrickým proudem.
Výrobci rozvaděčů/rozvoden – testování na konci výrobní linky, přejímací zkoušky na místě instalace, údržba a hledání poruch.
Robotika – kabelové systémy a spoje vystavené namáhání/pohybům/vibracím, ochranné pospojování částí komponentů kvůli minimalizaci statické elektřiny, uzemnění strojů, svařovací kabely robotů pro bodové svařování.
Elektrická infrastruktura – měření odporu kabelu z jednoho konce, délky kabelů, identifikace paralelních přívodů bez odpojování, hledání poruch spojů mezi kabelem a okem. Kontrola montovaných spojů na hlavních napájecích kabelech a rozvaděčích, v rozvodnách, na ochranných prvcích, rozvaděčích záložních zdrojů/UPS, interních přípojnicích, propojovacích kabelech, rozvodných a napájecích panelech, systémech na ochranu před bleskem a fibálních obvodech.

Měřicí režimy/možnosti:

Přístroj DLRO2 má tři hlavní měřící režimy:
Režim normálního měření odporu (μΩ)
Režim rychlého měření/měření s dlouhými přívody (mΩ)
Režim měření odporu na indukční zátěži (μΩ)

Režim normálního měření odporu: poskytuje největší flexibilitu. Uživatel může zvolit jakýkoli maximální měřící proud až do 2 A a přístroj automaticky nastaví vhodný rozsah (omezený zvoleným maximálním proudem) pro právě měřený odpor.
Tento režim je užitečný při měření objektu, přes který může závodit pouze určitý omezený proud. Uživatel má plnou kontrolu nad měřícími funkcemi přístroje, což se hodí při mnoha z výše uvedených aplikací.

Režim rychlého měření/měření s dlouhými přívody: uživateli nabízí jen jednu volbu, a to volbu manuálního nebo automatického měření. V manuálním režimu se měření spustí po stisknutí tlačítka TEST a v automatickém režimu se měření spustí automaticky, když přístroj zjistí vodivé spojení. V tomto režimu jsou nastavení přístroje optimalizována tak, aby měření proběhlo co nejrychleji, a pokud je to nutné, aby bylo možné použít velmi dlouhé měřící vodiče. Měřicí proud teče jen jedním směrem (1 A a více) a odpor se zobrazuje jen v mΩ. Tento měřící režim je ideální pro mnohé aplikace, především pak:
Uživatel není technicky vyškolen. Přístroj se používá jednoduše, nemění se žádná nastavení. Tam, kde se vyžaduje velmi jednoduchý postup měření, například „zapněte, zvolte tento rozsah a stiskněte tlačítko TEST“.
Vyžaduje se minimální měřící proud 1 A.
Naměřené hodnoty se budou zobrazovat pouze v mΩ. Uživatelé bez technických znalostí mohou snadno přečíst číselnou hodnotu a porovnat ji s předem stanovenou hodnotou.
Může být nutné použít velmi dlouhé měřící vodiče.
Příklady možného využití:
Ochrana před bleskem na větrných turbínách (od konce listu vrtule po uzemnění u základny)
Pokládka podmořských kabelů, kontrola odporu kabelu a uzemňovacích spojů
Měření odporu kabelů ve výrobě (velké kabelové svazky nebo sestavy) atp.

Režim měření odporu na indukční zátěži: měří se proudem nastaveným na 1 A, aby se urychlil přechodový děj. Měřicí proud se v průběhu nabíjení indukčnosti automaticky zvyšuje. Další praktickou funkcí je automatické zastavení měření. Přístroj sleduje rychlost změn a ihned po ustálení výsledku automaticky zastaví měření.

Příklady možného využití:

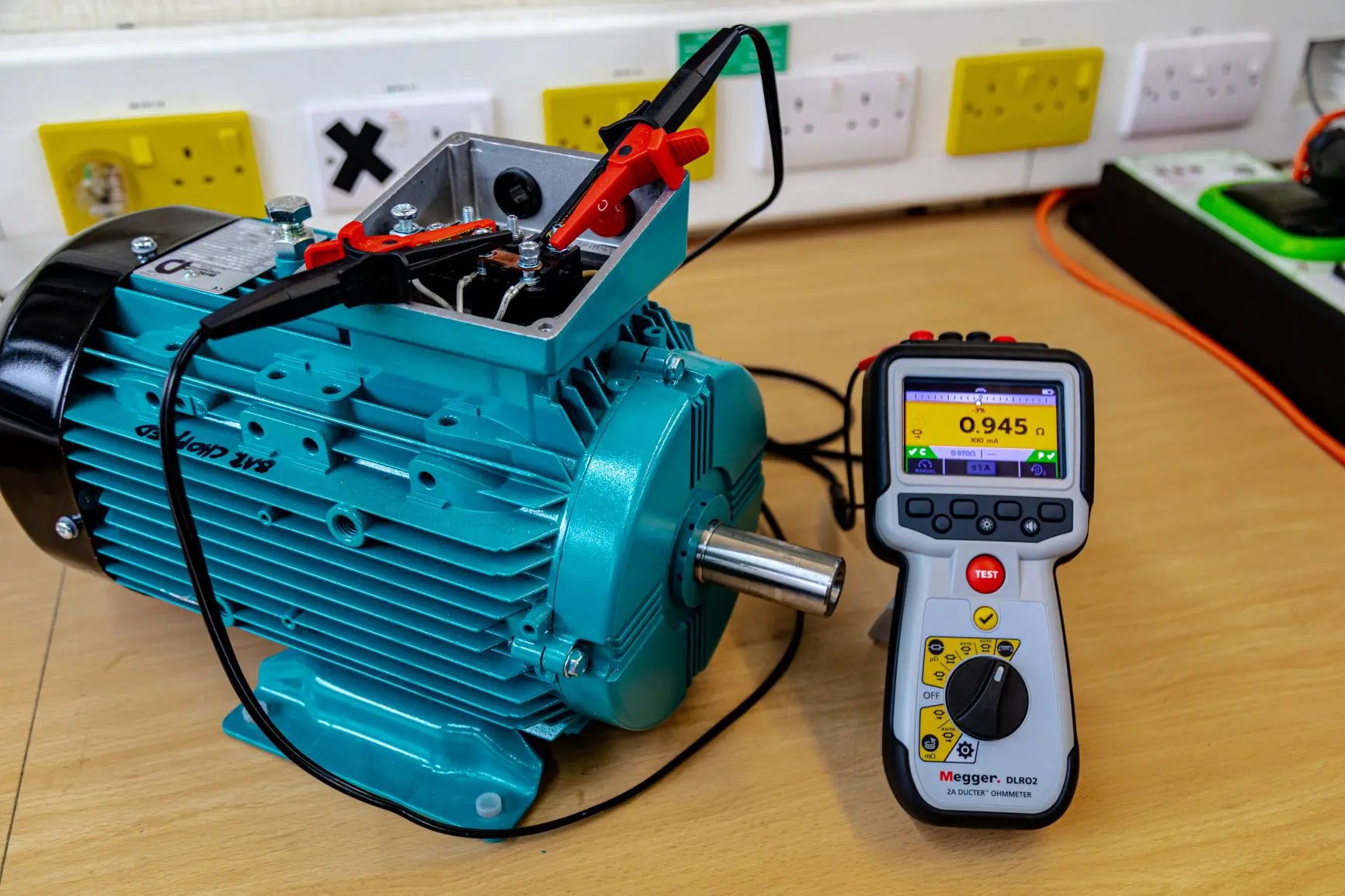

Malé až středně velké elektromotory: například měření odporu statorových vinutí trakčních motorů kolejových vozidel
Malé distribuční transformátory
Detekce kontinuity při odporu menším než 2000 Ω

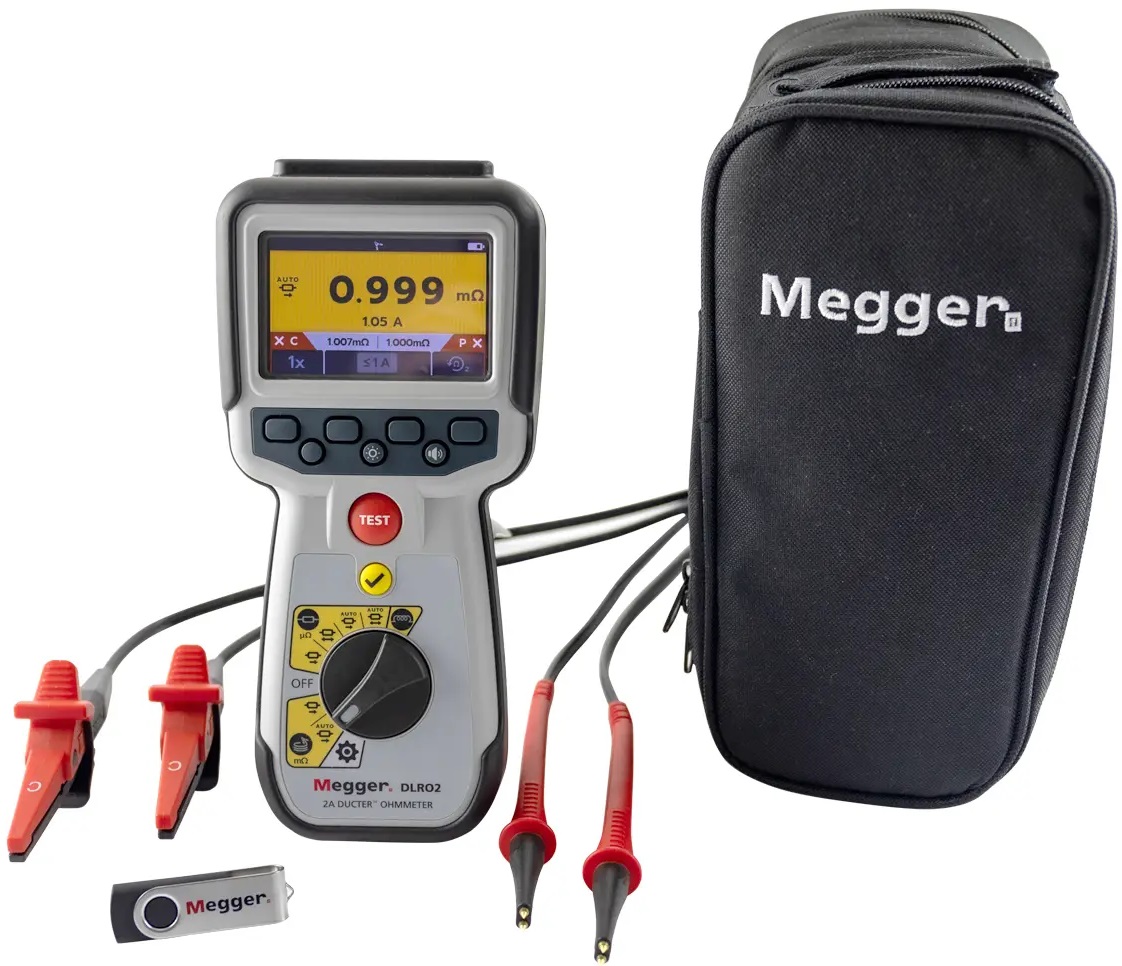

Rozsah dodávky:
Megger DLRO2
Sada 2 m měřicích vodičů s Kelvinovými svorkami, CAT IV 300 V, 10 A
Sada 2 m měřicích vodičů s Kelvinovými sondami,
CAT IV 300 V, 10 A
240 V nabíjecí zdroj
Šest baterií: 1,2 V NiMH AA 2000 mAh
USB klíč (s návodem k použití)
Závěsný hák a popruh
Měkké pouzdro
