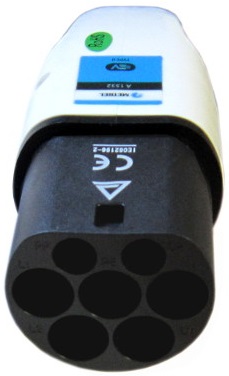

A 1532 - EVSE adaptér Metrel

A 1532 je speciální doplněk určený pro testování dobíjecích stanic pro elektromobily (EVSE).

Slouží k ověření elektrické bezpečnosti a také k funkčnímu testu dobíjecí stanice.

Ve výstupu pro Eurotest je fáze L1.

Přednostně je určen jako příslušenství k MI 3152 EurotestXC.



Vstupní napětí 400 V (3 fáze)

Kmitočet 50 Hz

Měřicí proud 13 A

Měřicí zásuvka typ 2

Režim připojení MODE 3 dle ČSN EN 61851-1 ed. 2

Kategorie přepětí 300V CAT II

Krytí přístroje IP40

Třída ochrany II (dvojitá izolace)

Rozměry 200 x 100 x 70 mm

Hmotnost 0,82 kg

Rozsah pracovních teplot 0 ... 40 °C



Pomocí EVSE adaptéru A 1532 lze testovat bezpečnostní a funkční prvky dobíjecích stanic pro elektromobily, které jsou vybaveny dobíjecí zásuvkou Mennekes typ 2 mode 3. Tyto zásuvky obsahují dva signální kontakty PP (Proximity Pilot) a CP (Control Pilot), které indikují připojení elektromobilu k dobíjecí zásuvce, maximální proudovou zatížitelnost dobíjecího kabelu elektromobilu a zahajuje dobíjení příslušným proudem, jestliže je vyhodnocena kompatibilita podmínek dobíjení pro připojený elektromobil.

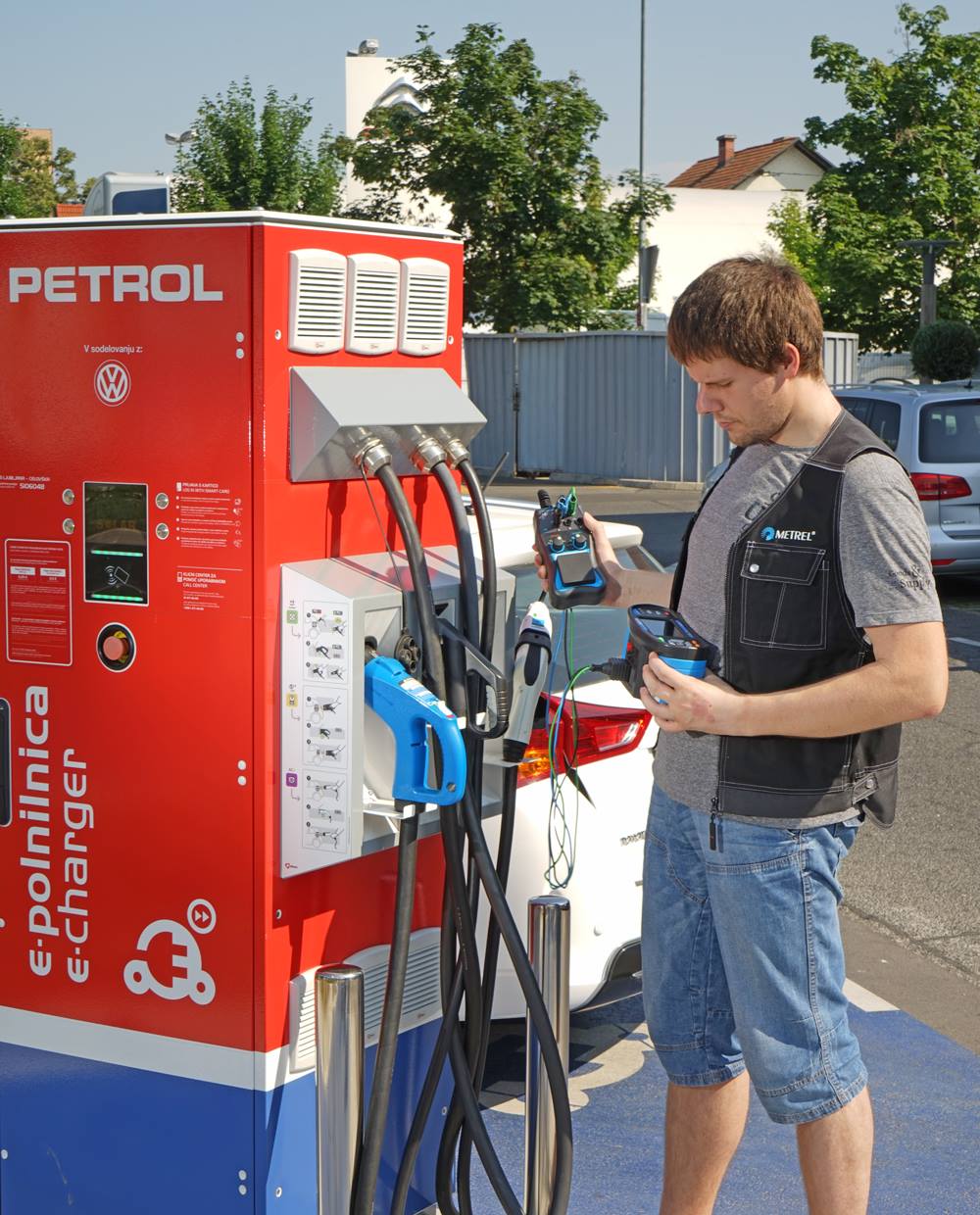

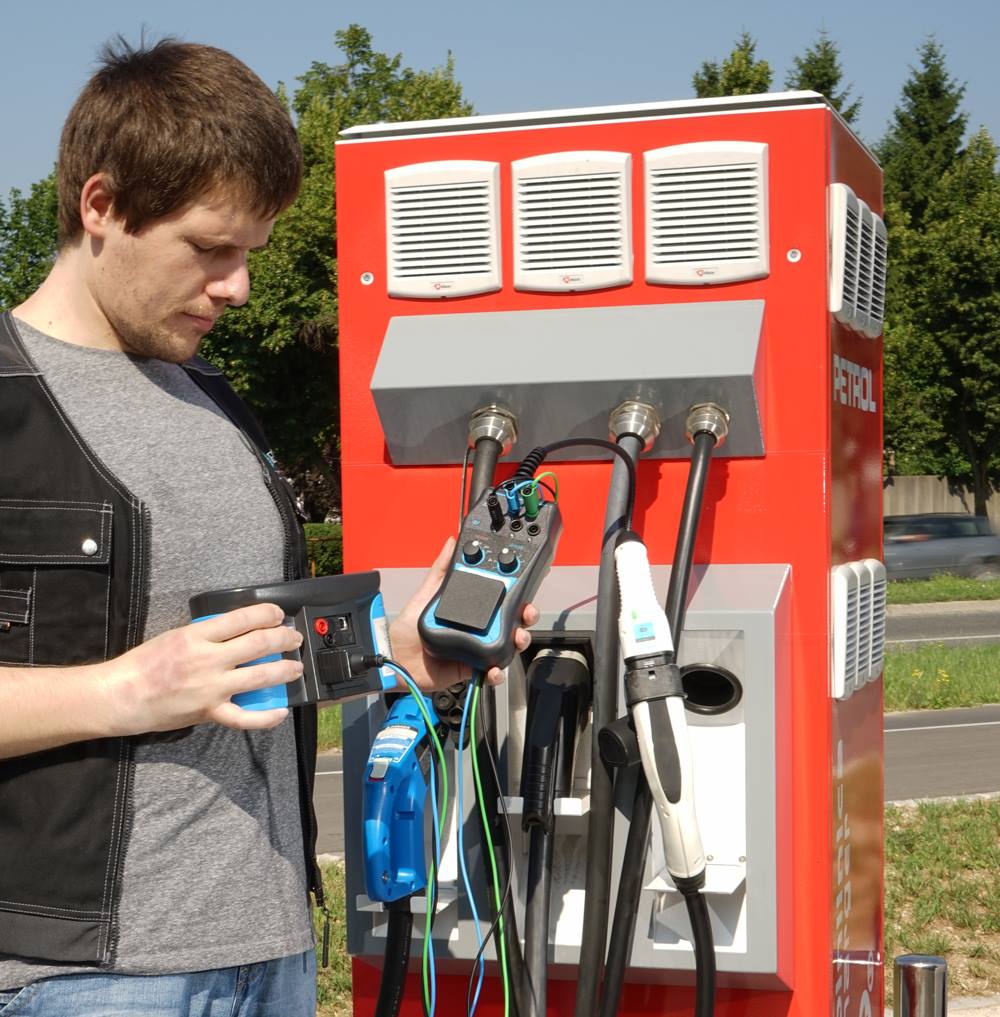

EVSE adaptér po připojení ke kontrolované dobíjecí stanici (obr. nahoře) simuluje elektromobil. Parametry signálních kontaktů PP a CP lze nastavit ovládacími prvky na adaptéru. Přes adaptér připojený EurotestXC potom měří a vyhodnocuje odezvu EVSE. Pro testování EVSE disponuje EurotestXC naprogramovanou autosekvencí, po jejímž spuštění proběhne test automaticky. Příklad takovéauto sekvence je uveden na obr. Jak je z obr. zřejmé, součástí autosekvence je i měření napětí generovaného stanicí, automatický test impedance všech proudových smyček a test parametrů RCD.

Součástí kontroly bezpečnosti EVSE může být také měření parametrů speciálních proudových chráničů typu EV reagujících na usměrněné pulzní poruchové proudy s DC složkou >6 mA, jsou-li v nabíjecích stanicích použity.

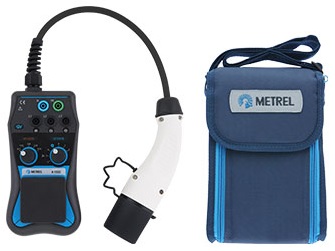

Rozsah dodávky:

Přístroj A1532

Návod k používání

Brašna na přístroj

Záruční list

Kartónový obal
