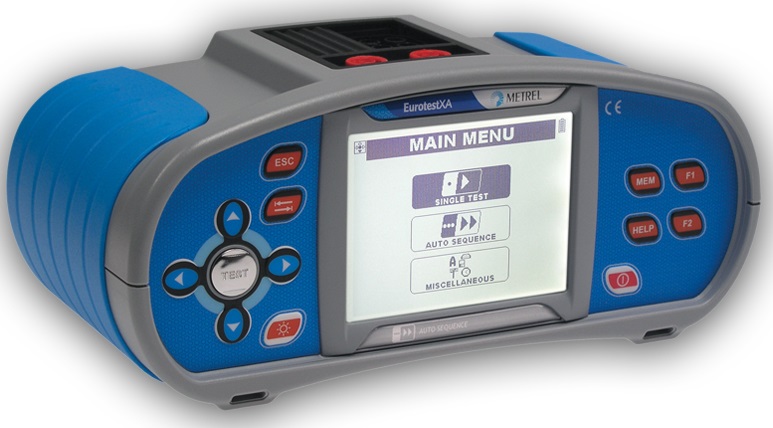

Eurotest XA MI 3105 ST multifunkční revizní přístroj Metrel

Špičkový profesionální multifunkční přístroj s řadou funkcí pro provádění revizí dle požadavků ČSN 332000-6-61. Verze Standard Set má oproti verzi Euro Set méně příslušenství v rozsahu dodávky. Vlastní přístroj jako takový je stejný.

Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích  vodičů.
Lze zvolit i měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.

Měření zemních odporů a rezistivity půdy
Přístroj má rozsáhlé možnosti měření zemních odporů: umožňuje měřit třívodičovou metodou, třívodičovou metodou + jedním klešťovým přístrojembez rozpojování měřeného obvodu nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Bez přepojování měřicích vodičů lze zvolit, jaký izolační odpor se má měřit (např. N-PE, L-N apod.). Test hlídačů izolace
V IT sítích lze provádět test hlídačů izolace a měření chybového unikajícího proudu při stavu jedné závady.

Měření proudových chráničů
Lze měřit proudové chrániče typu AC, A, F, B, B+ standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i činný odpor, indukční odpor a zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXA má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového prouduumožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Pomocí adaptéru A 1143 lze měřit impedanci smyčky a sítě s velmi vysokou přesností při rozlišení 0,1 mΩ.

Sled fází
Přístroj indikuje sled fází a také chybové stavy (např. nepřítomnost některého fázového napětí).

Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.

Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 1000 V.

Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.

Lokátor
Slouží k vyhledávání vodičů, pojistek, k určování proudových okruhů apod. Jako vysílač slouží EurotestXA, jako přijímač bezdotyková sonda R10K (Lokátor).

Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXA lze uložit až 2000 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro, který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu! Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti:
AUTO SEQUENCE - automaticky provádí předem definované měřicí postupy. Tyto postupy může uživatel vytvářet a editovat.
Lze měřit v širokém rozsahu napětí (30 V / 50 V - 500 V) a kmitočtu (14 Hz - 500 Hz) sítě.
Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
Port RS 232 i USB pro připojení k PC, k přístroji lze připojit externí Bluetooth dongle.
Grafický displej s vysokým rozlišením 320x240 bodů.
Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
PC software EuroLink Pro v české verzi je součástí dodávky.
EurotestXA má české menu.
Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
Aplikace EuroLink Android (volitelné příslušenství).
Velmi malé rozměry a hmotnost.
Rozsáhlé příslušenství je součástí dodávky.

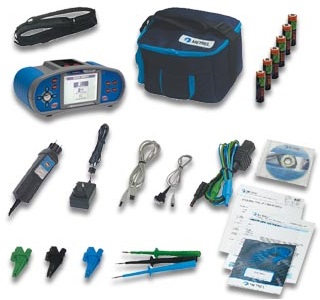

Rozsah dodávky:
Přístroj EurotestXA
Plug commander (síťová vidlice s dálkovým ovládáním funkcí TEST a MEM)
Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
Síťový adaptér pro nabíjení akumulátorů
NiMH akumulátor, 6 ks
Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený
Krokosvorky: 1 ks černá, 1 ks modrá, 1 ks zelená
Řemen pro zavěšení přístroje na krk
Brašna na přístroj a příslušenství
Kabel RS 232 / PS 2
Kabel USB
CD Metrel (s anglickou dokumentací a vícejazyčným - včetně české verze - programem pro PC EuroLink Pro)
CD ILLKO (s českou dokumentací)
Příloha k návodu k používání v češtině
Kalibrační list
Prohlášení shody od výrobce
Záruční list
Kartónový obal
