Metrel A1830 aktivní 3-f adaptér

Metrel A 1830 třífázový adaptér

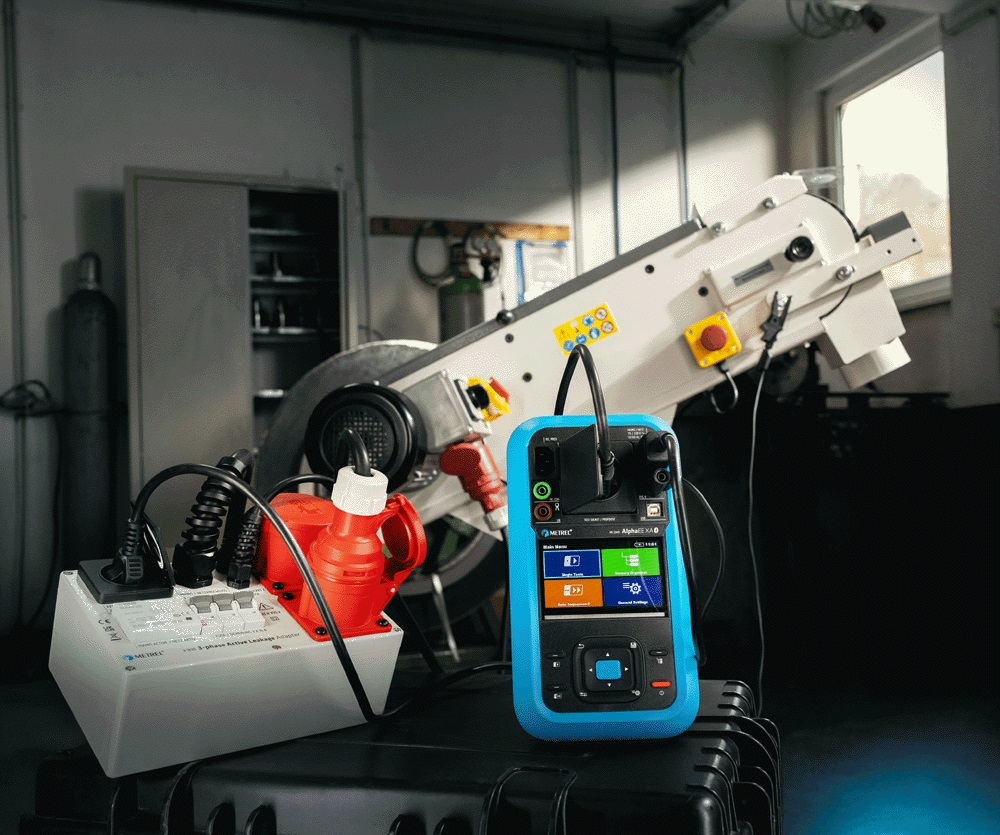

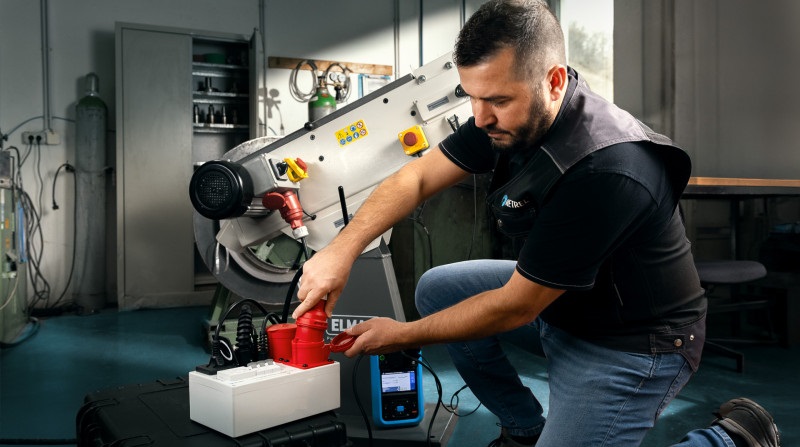

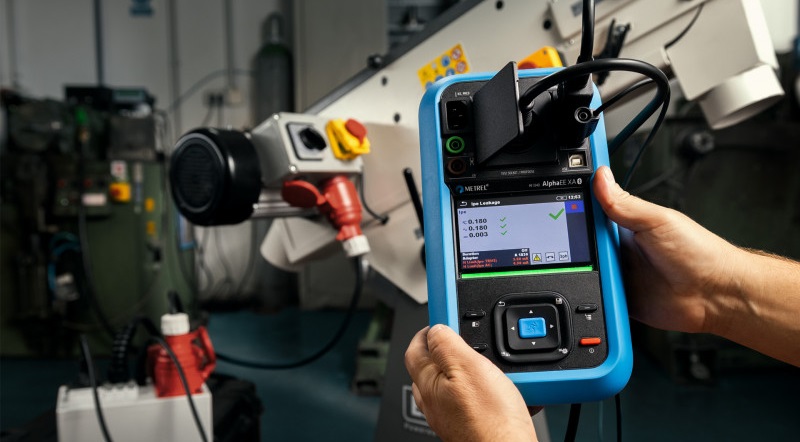

Metrel A 1830 je 3-fázový aktivní adaptér pro měření unikajícího proudu, dotykového proudu, spojitosti a izolačního odporu 3-fázových elektrických zařízení. Určen pro spolupráci s přístroji MI 3340, MI 3360 a MI 3365.

Adaptér A 1830 je určen pro testování zařízení, která jsou vybavena 5kolíkovými zástrčkami CEE 3-PH/15A nebo CEE 3-PH/32A.
Umožňuje rychlé a efektivní aktivní měření unikajících proudů pomocí testovacích přístrojů primárně navržených pro testování jednofázových elektrických zařízení.

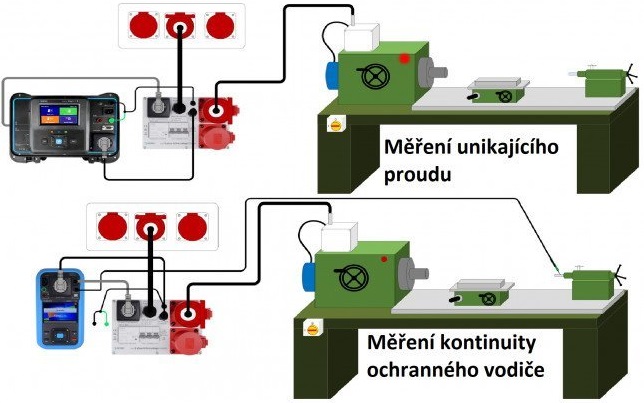

Pomocí A 1830 lze provést měření:
Odpor ochranného vodiče
Izolační odpor (Riso, Riso-S)
Proud ochranným vodičem (přímý, rozdílový, náhradní)
Dotykový unikající proud (přímý, náhradní)
Funkční test

Vlastnosti:

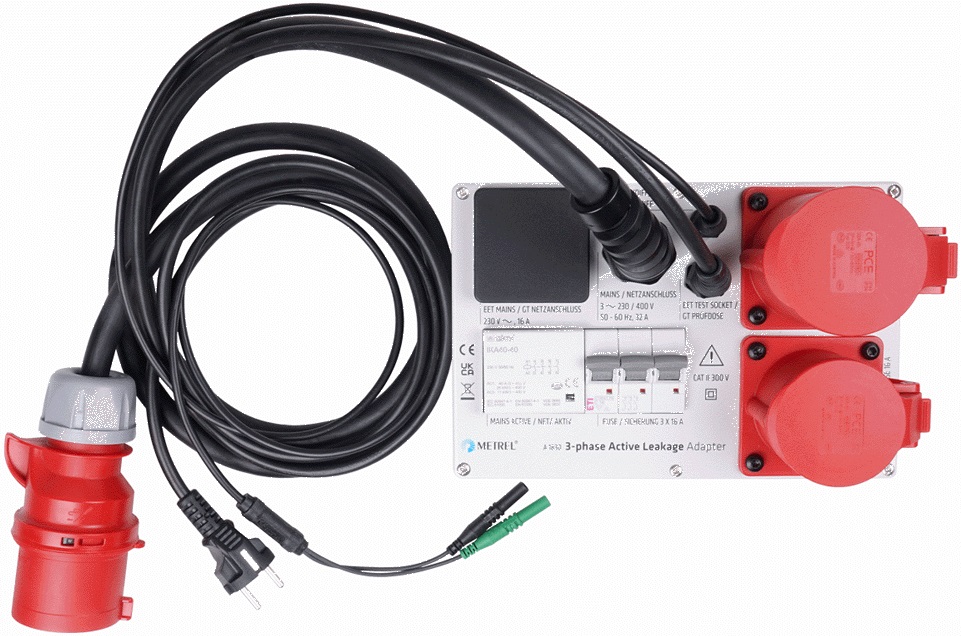

Zabudované 5kolíkové 3f zásuvky 32A a 16A;
Aktivní testování na 3-f zařízení, včetně odporu PE řidiče, izolačního odporu a unikajícího proudu;
Podpora AUTO SEQUENCE® pro aktivní testování 3-f zařízení:
Vytvoření zprávy z měření pomocí PC SW MESM.

FUNKCE

Specifikace měření:
Odpor ochranného vodiče: Platí technické specifikace testovacího přístroje EE
Izolační odpor: Platí technické specifikace testovacího přístroje EE
Proud ochranného vodiče:
Přímá metoda (PE unikající proud): Platí technické specifikace testovacího přístroje EE
Reziduální metoda (Diferenciální unikající proud): Platí technické specifikace testovacího přístroje EE
Alternativní metoda (Náhradní unikající proud): Platí technické specifikace testovacího přístroje EE

Dotykový proud:
Přímá metoda (Dotykový unikající proud): Platí technické specifikace testovacího přístroje EE
Alternativní metoda (Náhradní unikající proud-S): Platí technické specifikace testovacího přístroje EE

OBECNÉ ÚDAJE

Testovací konektory:
CEE 3-F/16A 5kolíkový
CEE 3-F/32A 5kolíkový
Napájecí konektor přístroje:
1-F / 16A
Maximální zátěžový proud:
32 A kontinuálně na 32A testovací zásuvce
16 A kontinuálně na 16A testovací zásuvce
Třída ochrany: Dvojitá izolace
Stupeň znečištění: 2
Stupeň krytí: IP 40
Kategorie přepětí: CAT II 300 V
Napájecí napětí, frekvence: 3~ 400 V, 50 Hz / 60 Hz
Rozměry (š × v × d): 25 cm × 16 cm × 16 cm (bez kabelových průchodek a kabelů)
Délka testovacích vodičů: 1,5 m
Hmotnost: 4,3 kg

Provozní podmínky:
Pracovní teplota: 0 °C … +40 °C
Maximální relativní vlhkost: 95 % RH (0 °C … 40 °C), bez kondenzace
Provoz: Pouze v interiéru
Nadmořská výška: <2000 m

Podmínky skladování:
Teplotní rozsah: -10 °C … +70 °C
Maximální relativní vlhkost:
90 % RH (-10 °C … +40 °C)
80 % RH (40 °C … 60 °C)
