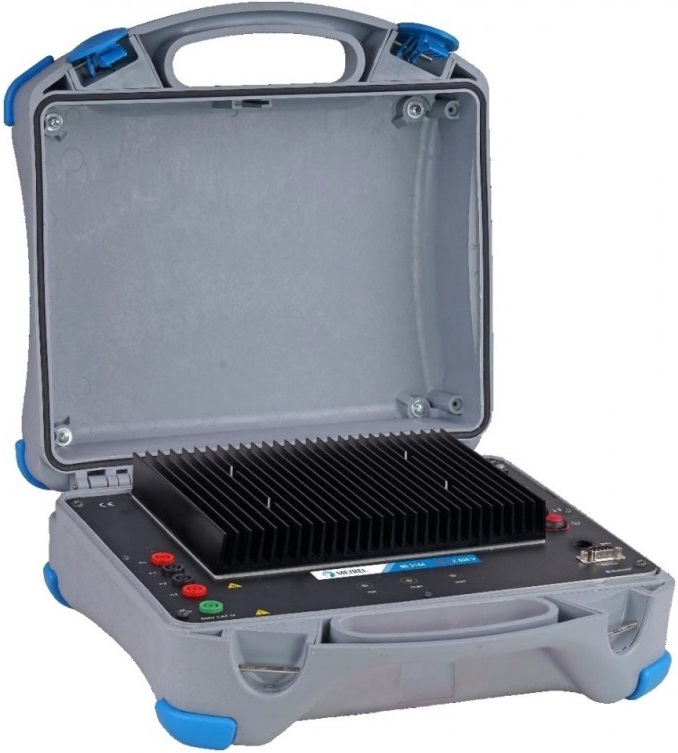

METREL MI 3144 EU Z800 V přístroj pro měření skutečné imp. poruchové smyčky a sítě

Metrel MI 3144 EU Z 800 V

Velmi přesný přístroj pro měření skutečné imp. poruchové smyčky a sítě, měření odporu DC zdrojů a sítě, testování ELR a měření proudu

Ochrana IP: IP65 (zavřený přístroj), IP 54 (otevřený přístroj)



Adaptér pro měření impedance proudem až 300A, rozlišení 0,1mOhm.



Je určen především pro přístroje Eurotest XC MI 3152, Eurotest XD MI 3155 a Multiservicer XD MI 3325.



Vlastnosti:

Vysoce přesné 4-vodičové 300A měření impedance smyčky v AC sítích do 800V / 16-420 Hz

Měření impedance sítě a zdroje v DC sítích 3 až 260V

Měření dílčího úbytku napětí 4-vodičovou metodou vysokým proudem dR 300A a měření odporu proudové cesty

Měření vypínacího času a proudu zařízení ELR (Earth Leakege Relay)

Podporované typy ELR: AC, A, B

Analýza poruch uzemnienia s měřením kontaktního, dotykového a krokového napětí

Plovoucí voltmetr pro dílčí kontaktní výsledky

Vysoce proudová metoda měření zemnění jedněmi kleštěmi (flexi nebo pevné)

Volitelná zátěž při testu (16,6% až 100%)

Zlepšené tepelné parametry

Napájení z baterie (Li-ion) nebo ze sítě

Krytí IP65 (kufr zavřený), IP54 (kufr otevřený)

Kategorie CAT IV 600V (3000 m)

Black box design (vzdálené ovládání zařízením Android)

Měření skutečné imp.do napětí 800 V, nastavitelný měřicí proudaž 377 A,kmitočtový rozsah16 Hz ÷ 420 Hz,zobrazení činné i zdánlivé složky, zobrazení zkratového proudu

Měření odporu DC zdrojů a sítě do napětí 210 V, měřicíproud až 10 A

ELR test injektovaným proudem (I) a ELR test kombinovaného času(t)

Měření dotykového napětí

Měření proud klasickými nebo flexibilními kleštěmi

Rozlišovací schopnost:měření impedance 0,1 mΩ, měření odporu DC zdrojů 1 mΩ

Čtyřvodičovépřipojení minimalizuje chyby měření způsobené přechodovými odpory

Kategorie CAT IV 600 V

Bluetooth komunikace; pracuje ve spojení spřístroji MI 3155 EurotestXD,MI 3152 EurotestXC a saplikací aMESM pro Android



Technické údaje rozsah měření

Skutečná impedance smyčky a sítě (U až 800V) 0,1 mΩ ÷ 19,99 Ω

Zkratový proud ano

Odpor DC zdrojů a sítě (U až 210 V) 0 mΩ ÷ 19,99 Ω

Dotykové napětí 0,0 V ÷ 999 V

ELR test I 0,1 mA ÷ 19,99 A

ELR test t 0,1 ms ÷ 20,00 s

Proud 10 mA ÷ 5,99 kA

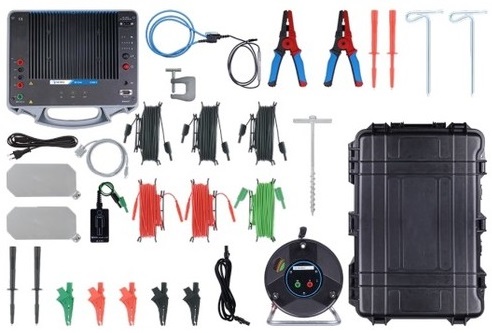

Rozsah dodávky:

MI 3144 ST

Měřící kabel 5 m, zelený

Měřící kabel 75m na cívce, červený (2,5mm2)

měřící kabel 75m na cívce, zelený

Profesionální zemní sondy 42 cm

Flexi snímač proud 1-fázový

Prodlužovací kabel 5m pro kleště A1281

SW Metrel ES manager, licence PRO **

Jumbo kufr

prodlužovací kabel

Adaptér pro uchycení prodlužovačky na kufr

** SW Metrel ES Manager lze volně stáhnout ze stránek Metrel.si
