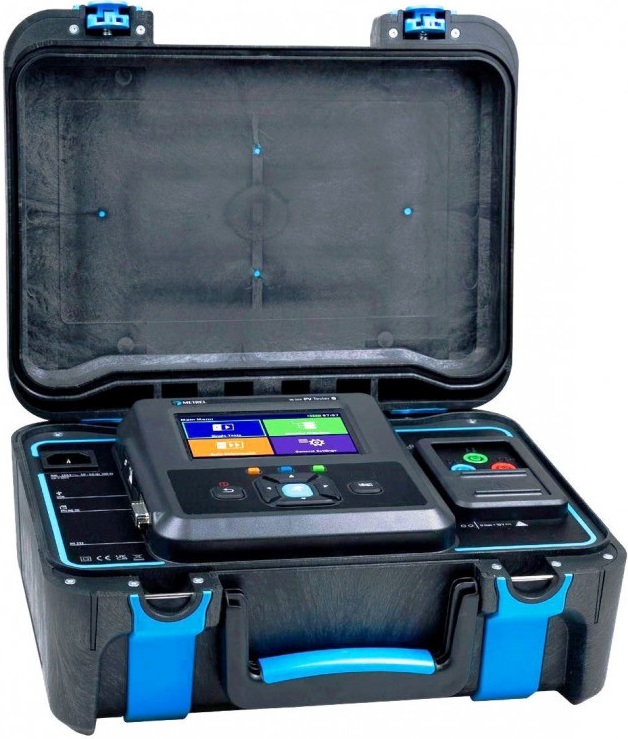

Metrel MI3114PS PV tester fotovoltaických a elektrických instalací

Metrel MI 3114 PS multifunkční přístroj pro testování fotovoltaiky
MI 3114 PV Tester je výkonný přístroj pro testování fotovoltaických systémů s maximálním napětím systému do až 1500 V a maximálním zkratovým proudem 40 A.
Podporuje testování v souladu s normou IEC 62446-1 a pokrývá všechny testy kategorie 1. To zahrnuje měření jako izolační odpor, zkratový proud Isc, napětí bez zátěže Uoc, přepočet naměřených výsledků na hodnoty STC a srovnání se jmenovitými hodnotami uvedenými výrobcem fotovoltaického panelu. Intenzita záření a teplota se měří v reálném čase pomocí bezdrátové dálkové jednotky.
Kromě toho, všechny testy kategorie 1 lze provést v jediném automatickém testu na jeden stisk tlačítka Start.

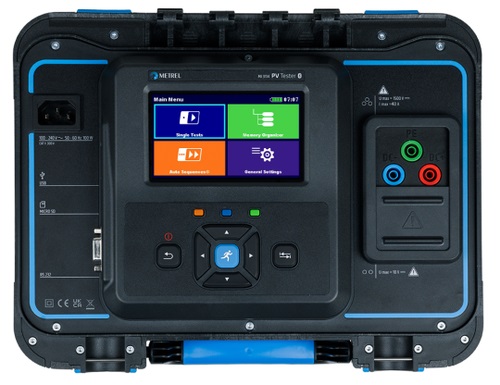

Přístroj se ovládá pomocí velkého barevného dotykového displeje, ze kterého lze připravit a spustit vybrané testy nebo měření, ukládat výsledky a prohlížet je.
Je také možné změnit dříve zadané údaje nesprávné parametry na již provedeném měření nebo skupiny měření.

Měření:
1500V izolační odpor řetězce (stringu)
Spojitost PE vodičů
Test zapojení
Měření zkratového proudu Isc a napětí bez zátěže Uoc
Bezdrátové měření intenzity slunečního záření a teploty panelů

Hlavní vlastnosti:
Automatický test pro testy kategorie 1
Výpočet hodnot STC a porovnání s nominálními údaji
Oprava dříve nesprávně zadaných hodnot parametrů na již provedených měření nebo skupiny měření
Organizátor paměti, operace na jednotlivých měřeních nebo skupině měření, vyhledávání, databáze FV modulů
Bezdrátová (Wi-Fi) vzdálená jednotka pro měření záření a teploty článků
AUTOSEQUENCE
PC SW Metrel ES Manager pro přípravu struktury měření a měření předem, nahrání / stažení struktury, prohlížení výsledků, vygenerování zprávy z měření.

Použití:
Testování velkých 1500V FV elektráren
Prvotní kontrola instalací
Periodické testování
Testy v rámci údržby
Vyhledávání poruch
Tvorba reportu z měření

Normy:
Funkčnost
EN 62446-1
EN 62446-2

Elektromagnetická kompatibilita:
EN 61326-1
Bezpečnost
EN 61010-1
EN 61010-2-30
EN 61010-031

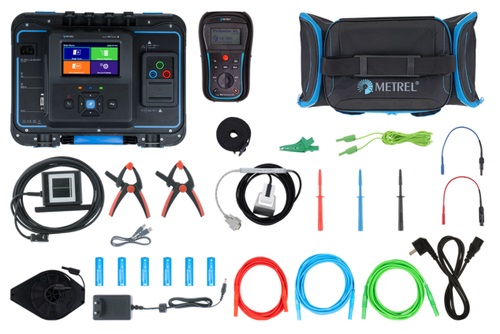

Rozsah dodávky:
Přístroj MI 3114
A 1790 RED, měřící kabel 3m červený 2,5mm2
A 1790 BLU, měřící kabel 3m modrý 2,5mm2
A 1792, měřící kabel 3m zelený 0,75mm2
S 2146, sada adaptérů MC4 / banánek
A 1509, měřící kabel 50m černý 0,75mm2
A 1012, měřící kabel 4m zelený 0,75mm2
A 1309, krokosvorka zelená
A 1014, měřící hrot černý
A 1015, měřící hrot modrý
A 1016, měřící hrot červený
A 1727, USB kabel typ A/B
A 1728, síťový napájecí kabel 2m
A 1551, taška velikost L
PC SW Metrel ES Manager (volně stažitelný ze stránek výrobce)
P 1000-EU, licence Basic
Kalibrační certifikát pro MI 3114
+ navíc oproti sade ST získate:
A 1785, bezdrôtová vzdialená jednotka
A 1833, snímač teploty
A 1834, snímač žiarenia
2x A1835, upínacie kliešte
A 1791 popruh na zavesenie
S 2080, 6 ks NiMH batérií AA 1,2V 2100mAh
A 1548, napájací adaptér 12V/0,5A
Kalibračný certifikát pre A 1785
