EASYLOC RxTx lokátor kabelů a potrubí SebaKMT

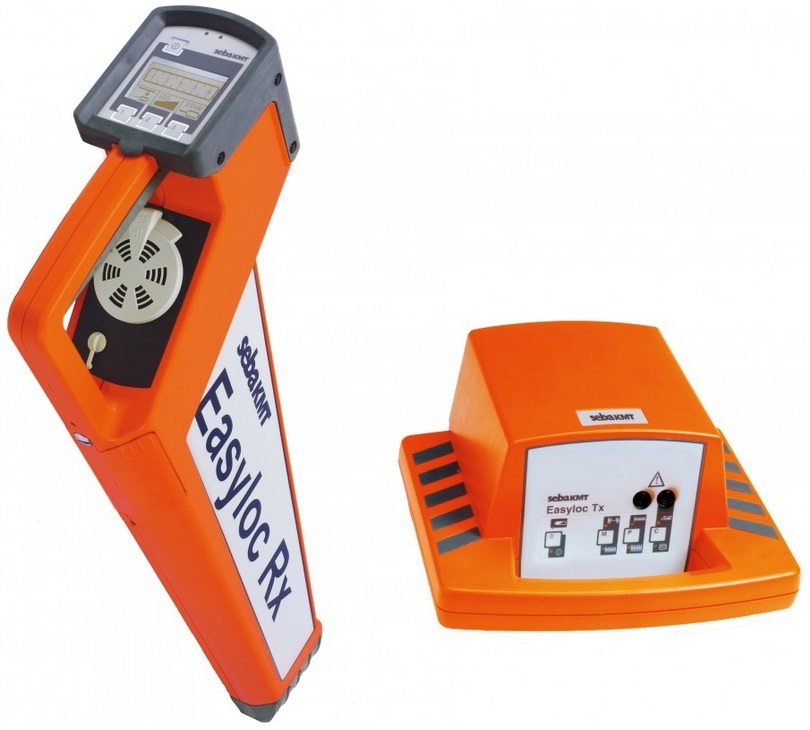

Trasovací systém Easyloc sestává z přijímače Easyloc Rx a z generátoru Easyloc Tx
Pomocí přijímače můžeme provádět tzv. Pasivní vyhledávání kabelů a potrubí za účelem průzkumu terénu na výskyt inženýrských sítí (bez generátoru) v pásmu 50 Hz - 250 Hz (energetické kabely pod napětím), resp.V pásmu radiofrekvencí 15 khz - 23 khz (kovové potrubí).
V případě trasování konkrétního kabelu nebo potrubí s možností aktivního přivedení trasovacího signálu, použijeme aktivní trasovač frekvenci generátoru 33 khz. Aktivní trasovací signál je možné na vedení přivést přímým připojením, také induktivní pomocí
Tzv. vysílacích kleští (vhodné i na trasování kabelů za provozu) nebo induktivní pomocí vysílací antény zabudované v generátoru.

Přijímač indikuje graficky a číselně na přehledném displeji maximum intenzity přijímaného signálu nad vyhledávaným vedením. Toto maximum je také signalizováno akusticky. Po nalezení místa průběhu trasy přijímač umožňuje měřit hloubku uložení vedení.

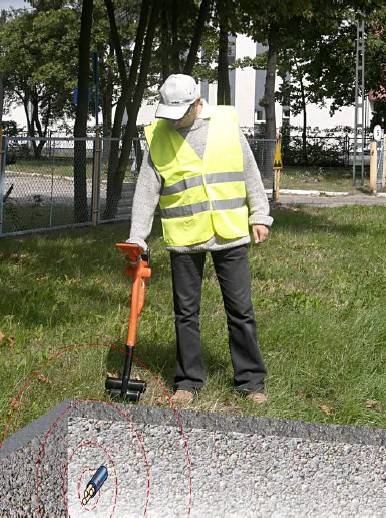

Přídavnou aplikací je trasování nekovových potrubí pomocí tzv. mlokových vysílačů, které se zavádějí do potrubí a jsou zdrojem frekvence 33 khz, kterou následně lokalizujeme přijímačem Easyloc Rx. Stejným způsobem je možné lokalizovat polohu inspekční kamery v kanalizačním potrubí (buď kamera má již integrovaný vysílač 33 khz nebo se na kameru připojí mlokový vysílač.)

Přijímač Easyloc Rx
Přijímací frekvence
Radiofrekvence: 15 khz - 23 khz
Energetické kabely: 50 Hz - 250 Hz
Easyloc Tx: 33 khz
Rozsah měření hloubky: 4 m
Provozní doba:> 40 hodin
Napájení: 10 x IEC R6 1,5 V
Teplotní rozsah: -20 ° C ... +55 ° C
Hmotnost: 2,5 kg
Rozměry: 67 × 26 × 10 cm
Krytí: IP 56

Vysílač Easyloc Tx
Výkon: 0,1 W / 0,5 W
Frekvence: 33 khz
Signál: taktovaný / trvalý
Provozní doba:> 40 hodin
Napájení: 6 x IEC R20 1,5 V
Teplotní rozsah: -20 ° C ... +55 ° C
Hmotnost: 2,6 kg
Rozměry: 26 x 25,5 x 14 cm
Krytí: IP 56

Rozsah dodávky :
Easyloc rxtx sada (generátor + přijímač):
Přijímač Easyloc Rx, generátor Easyloc Tx, uzemňovací sada, transportní taška, návod.
