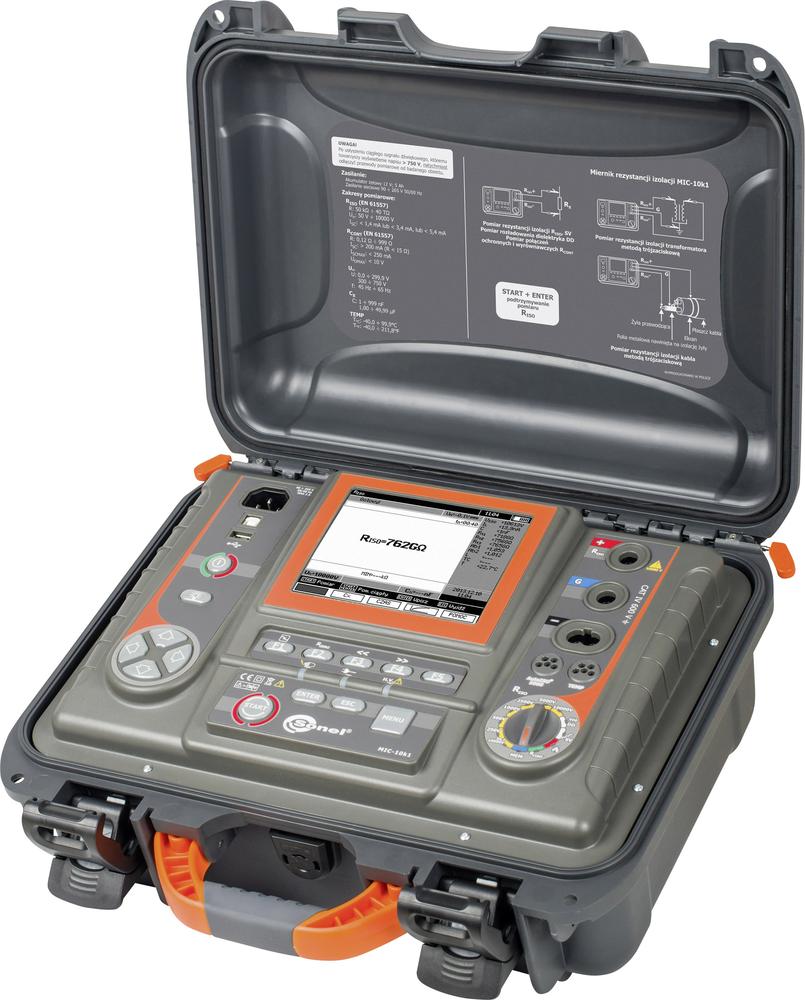

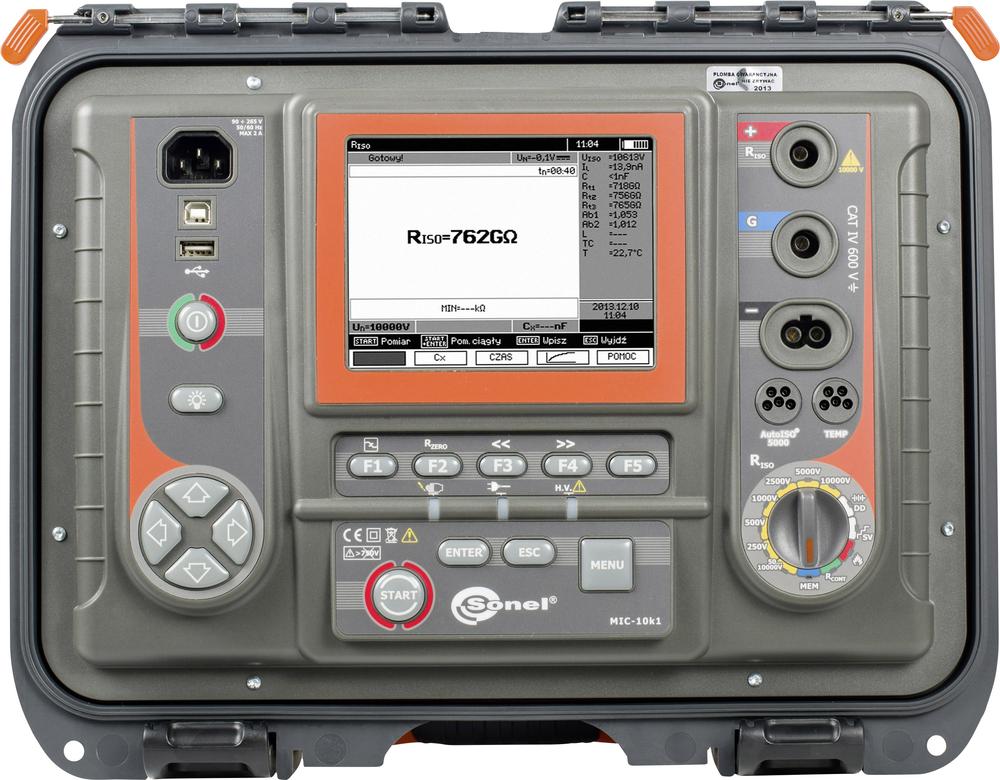

MIC-10k1 tester VDE měřič izolačního odporu Sonel

Tester izolací MIC-10k1 od Sonel s pokročilými funkcemi měření. Měří odpory do 40 TΩ při 10kV zkušebním napětí podle EN 61557-2. I při vysokofrekvenčním rušení dosahuje absolutně přesných výsledků. Nová funkce umožňuje také určení umístění poruchy. K dispozici jsou všechny parametry pro diagnostiku jako PI, DAR, DD, měření kapacity, vystupovací test (SV), Riso, RPE měření a měření teploty. Hodnoty jsou ihned graficky zobrazeny na displeji nebo přeneseny přes Bluetooth do softwaru pro analýzu.

Upozornění: Software je pouze v EN nebo DE jazykové mutaci

Izolační odpor s rozsahem 0 - 999 KΩ: rozlišení: 1 KΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 MΩ: rozlišení: 0,01 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 10,0 - 99,9 MΩ: rozlišení: 0,1 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 100 - 999 MΩ: rozlišení: 1 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 GΩ: rozlišení: 0,01 GΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 10,0 - 99,9 GΩ: rozlišení: 0,1 GΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 100 - 999 GΩ: rozlišení: 1 GΩ, přesnost: ± (3,5 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 TΩ: rozlišení: 0,01 TΩ, přesnost: ± (7,5 % + 10 Digits). Izolační odpor s rozsahem 10 - 40 TΩ: rozlišení: 0,1 TΩ, přesnost: ± (12,5 % + 10 Digits). Izolační napětí 50 V: 200 GΩ (AutoISO-5000 adaptér: 20 GΩ). Izolační napětí 100 V: 400 GΩ (AutoISO-5000 adaptér: 40 GΩ). Izolační napětí 250 V: 1,00 TΩ (AutoISO-5000 adaptér: 100 GΩ). Izolační napětí 500 V: 2,00 TΩ (AutoISO-5000 adaptér: 200 GΩ). Izolační napětí 1000 V: 4,00 TΩ (AutoISO-5000 adaptér: 400 GΩ). Izolační napětí 2500 V: 10,00 TΩ (AutoISO-5000 adaptér: 400 GΩ). Izolační napětí 5000 V: 20,0 TΩ (AutoISO-5000 adaptér: 400 GΩ). Izolační napětí 10000 V: 40 TΩ. Vystupovací test Uiso při 50 - 1000 V: 10V krok; při 1000 - 5000 V: 25V krok; při 5000 - 10000 V: 25V krok. AC/DC měření: rozsah 0,0 - 29,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 20 Digits). AC/DC měření: rozsah 30 - 299,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 6 Digits). AC/DC měření: rozsah: 300 - 750 V, rozlišení: 1 V, přesnost: ± (2 % + 2 Digits). Frekvenční rozsah: 45 - 65 Hz. Zkušební proud pro měření průchodnosti: ± 200 mA. Měření průchodnosti s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 3 Digits). Měření průchodnosti s rozsahem 20,0 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 3 Digits). Měření průchodnosti s rozsahem 200 - 999 Ω: rozlišení: 1 Ω, přesnost: ± (4 % + 3 Digits). Měření kapacity s rozsahem 0 - 999 nF: rozlišení: 1 nF, přesnost: ± (5 % + 5 Digits). Měření kapacity s rozsahem 1,00 - 49,99 µF: rozlišení: 0,01 µF, přesnost: ± (5 % + 5 Digits). Měření teploty s rozsahem -40,0 až 99,9 °C: rozlišení: 1 °C, přesnost: ± (3 % + 8 Digits). Měření teploty s rozsahem -40,0 až 211 °F: rozlišení: 1 °F, přesnost: ± (3 % + 16 Digits)

Hmotnost 9,92 kg
Kalibrováno dle    ISO
Rozměry (šxvxd) 200x430x300 mm

Zkušební napětí 50 - 10000 V pro oblast měření až do 40 TΩ
Zkušební napětí lze nastavit ve 10V krocích (50 - 1000 V) a 25V krocích (1 - 10 kV)
Automatické vybití zkušebních vodičů po měření
Měření časového intervalu s akustickou indikací každých 5 sekund
3 testovací časy pro zjištění absorpčního koeficientu
Měření indexu polarizace (PI) a dielektrické absorpce (DAR)
Zkušební metoda (SV)
Index dielektrického vybití (DD)
Určení místa poruchy
Zobrazení aktuálního zkušebního napětí v reálném čase
Nastavitelný zkušební proud (1,2 mA, 3 mA, 5 mA)
2 nebo 3vodičové měření
Nastavení hraniční hodnoty pro měření izolace a průchodnosti (≥200 mA)
Měření svodového proudu
Zkušební kabely až 20 m
Ochranné krytí dílů pod napětím
Zkouška vícevodičových kabelů s adaptérem AutoISO-5000
Digitální filtrování v prostředí s vysokým rušením
Měření AC/DC: 0 - 750 V
Zobrazení grafů během měření
Adaptér
Měření kapacity
Měření teploty
Bluetooth
LCD displej 5,6"
Integrovaná rychlonabíječka

Kufr z tvrdé skořepiny, stupeň krytí IP 67
CAT III 1000 V
CAT IV 600V
Zkušební kabel až 20 m
Krokosvorky a zkušební hroty pro snímání
Teplotní sonda
Síťový kabel
Akumulátor
USB kabel
Software Sonel Reader
Měření podle EN 61557

Rozsah dodávky:
Krokosvorka 5,5 kV, stíněná, černá
Krokosvorka 5,5 kV, červená
Krokosvorka 5,5 kV, modrá
Zkušební hrot s banánkovou zásuvkou, 5,5 kV, černá
Zkušební hrot s banánkovou zásuvkou, 5,5 kV, červená
Síťový kabel
Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, červená
Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, modrá
Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, stíněný, černá
USB kabel
Brašna L4 pro příslušenství
Sada baterií
Software
Sonel Reader
Kalibrační protokol
