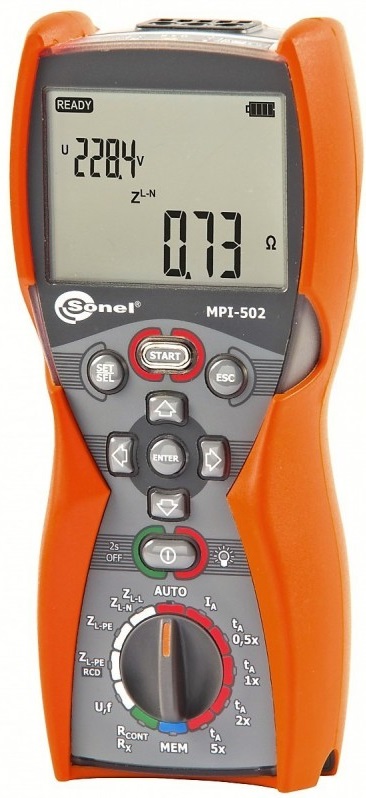

MPI-502 multifunkční revizní přístroj Sonel

V úhledných a malých rozměrech skrývá měřič řadu praktických měřicích funkcí.
Výhodou tohoto zařízení je mimořádně praktický a ergonomický tvar, který umožňuje snadné přenášení a zvyšuje komfort práce.
Měřič Sonel MPI-502 překvapuje intuitivním ovládáním a rozsáhlými možnostmi.
Je to všestranný nástroj, který je připraven pracovat za každých podmínek.
Vyvinutý pro specialisty v instalačním a elektrotechnickém průmyslu, jakož i pro profesionální revizní techniky.
Pomocí jednoho přístroje lze provádět základní měření různých typů, včetně měření parametrů zkratové smyčky, měření odporu ochranného a ekvipotenciálního pospojování, jakož i testování chráničů RCD typu AC a A.
Svou kompaktní formou a příznivou cenou bude měřítkem, které zaujme zřejmě především začínající uživatele. Jeho výhody však ocení i pokročilí specialisté na měření.
Funkce přístroje Sonel MPI-502 umožňují provádět měření podle normy EN 61557.

Technické vlastnosti:
Stupeň krytí IP 67.
Bezpečnostní kategorie CAT IV / 300 V.
Nejmenší multifunkční přístroj na trhu.
Umožňuje měření iv zásuvkách s výměnnými L a N vodiči.
Základní funkce:
Měření impedance smyčky ZL-PE, ZL-N, ZL-L: 0...1999 Ω, rozlišení 0,01 Ω podle měřeného rozsahu, při provozním napětí 180…270V, (180...460 V).
Maximální zkušební proud: 7,6 A pro 230 V (3x10 ms), 13,3 A pro 400 V (3x10 ms)
Výpočet zkratového proudu.
Měření RCD typu AC, A základní, s krátkodobým zpožděním, selektivní.
Automatické měření celého souboru parametrů.
Měření IA s narůstajícím proudem: 10, 20, 100, 300, 500 mA.
Měření IA a TAI během jednoho vybavení RCD.
Doba odezvy měření na jmenovitý proud: 1/2, 1, 2, 5.
Měření dotykového napětí UB.
Zjišťování výměny L a N v zásuvce a jejich automatická výměna v přístroji.
Měření kontinuity proudem ≥ 200 mA.
Nízkonapěťové měření odporu.
Rychlá verifikace správnosti připojení vodiče PE.
Měření napětí: 0...500 V.
Měření frekvence.
Paměť: 10.000 záznamů (990 buněk)
Napájení: baterie nebo akumulátory.
Přenos dat: zabudovaný BlueTooth
Rozměry: 220 x 98 x 58 mm.
Hmotnost: cca 0,9 kg.

Měření impedance ochranné smyčky:
Měření impedance v energetických systémech pro jmenovitá napětí 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V a frekvenci 45...65 Hz.
Měření odporu smyčky RS a reaktance smyčky XS.
Měření impedance smyčky s proudem 15 mA a rozlišením 0,01 Ω, bez vypnutí proudových chráničů.
Maximální měřící proud 7,6 A (při 230 V), 13,3 (při 400 V).
Měření proudových chráničů typu AC, A:

Měření proudových chráničů základních, selektivních a se zpožděním,
se jmenovitým proudem 10, 30, 100, 300, 500 mA.
Měření tA vypínacího času pro 1/2IΔn, IΔn, 2IΔn, 5IΔn.
Měření RE a UB bez vypnutí RCD.
Rozšířená AUTO funkce pro měření RCD, včetně možnosti měření ZL-PE s nízkým proudem.
Měření IA a tA během jednoho vybavení RCD.
Měření odporu ochranného spojení proudem min. 200mA:

Měření odporu ochranného vodiče s proudem ± 200 mA v obou směrech (v souladu s EN 61557-4).
Slaboproudé měření odporu s akustickou signalizací.
Automatická kalibrace testovacích vodičů - možnost použití jakýchkoli testovacích vodičů.

Doplňkové funkce měřiče:
Detekce zaměněných L a N vodičů v zásuvce a příslušná automatická korekce během měření.
Rychlé ověření správnosti připojení PE vodiče s použitím dotykové elektrody.
Měření napětí soustavy (0...500 V) a frekvence.
Napájení s bateriemi AA 1,5V LR6 4ks, možnost použití NiMH akumulátorů AA.
Paměť 10.000 měření (99 buněk), přenos dat do PC přes zabudovaný BlueTooth.
Podsvícení LCD a klávesnice

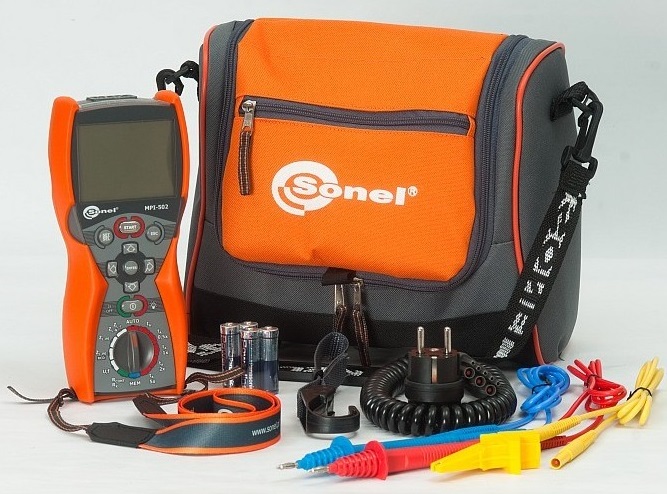

Rozsah dodávky :
Přístroj MPI-502
1 ks testovací kabel Uni-Schuko (kat. III 300 V) - WS-05
3 ks testovací kabely, 1,2m, kat. III 1000 V, s banánovými zástrčkami - (žlutý, červený, modrý)
1ks krokosvorka (CAT III 1000V) - žlutá K02
2ks testovací hroty s banánovými zásuvkami (CAT III 1000V) - (červený, modrý)
Taška pro přístroj a příslušenství
Nosný popruh pro přístroj
Pevný závěs s háčkem
Návod k obsluze v češtině
Kalibrační certifikát
4ks LR6 baterie
SW Sonel Reader zdarma ke stažení ZDE

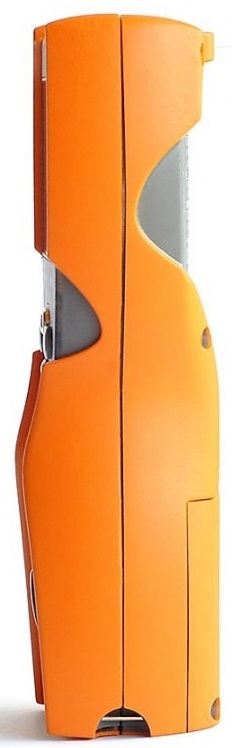

Přístroj Sonel MPI-502 má vysoce kvalitní dvojitý kryt, který zajišťuje ochranu IP 67.
Díky tomuto řešení je měřič Sonel MPI-506 odolný vůči mechanickému poškození, jakož i proti kontaktu s prachem a vodou.
Odolná a mimořádně pevná konstrukce je zárukou nepřetržitého provozu bez ohledu na faktory prostředí. Další výhodou měřidla je podsvícená klávesnice, která umožňuje provoz i v horších světelných podmínkách.
Moderní měřič Sonel MPI-502 skrývá v malých rozměrech velkou paměť, která umožňuje uložit až 10 000 výsledků.
Přístroj umožňuje snadný a okamžitý přenos dat uložených v paměti do počítače pomocí bezdrátové technologie Bluetooth.
