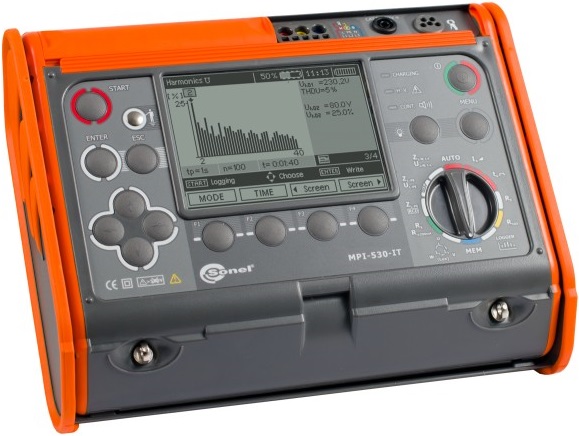

MPI-530-IT multifunkční revizní přístroj SONEL

Měřicí funkce přístroje MPI-530-IT

Izolační odpory:
měření izolačních odporů s automatickým vybitím měřeného objektu
automatické měření izolačních odporů
3, 4 a 5-vodičových kabelů adaptérem AutoISO 1000C
automatické blokování měření při přítomnosti cizího napětí
Impedance smyčky:
měření impedance smyčky proudem 23 A iv IT sítích
měření impedance smyčky Zs bez vybavení chrániče
měření vnitřního odporu sítě ZI
rozlišení 0,001 Ohm
výpočet zkratového proudu Ik
určení odporu uzemnění
výpočet R, X složek impedance smyčky
Zemní odpory:

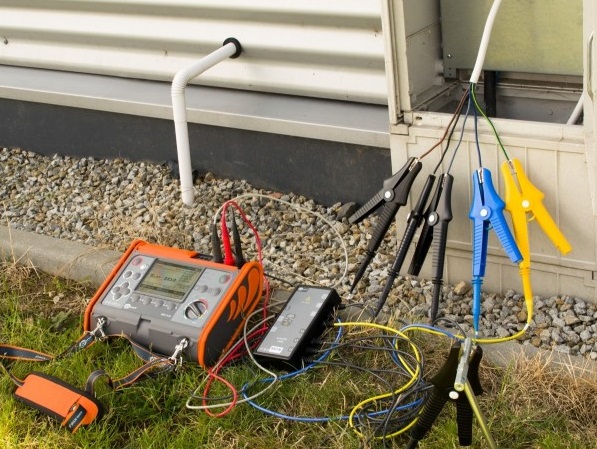

měření zemních odporů sondami

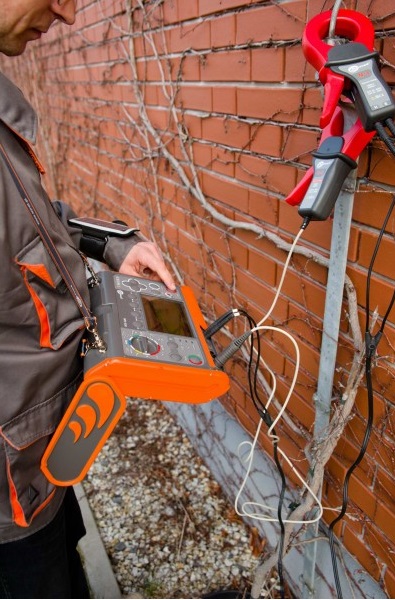

měření zemních odporů kleštěmi (bez rozpojení)
měření rezistivity půdy (Wennerovou metoda)
kompenzace vlivu rušivých napětí
Proudové chrániče (RCD):
testování proudových chráničů B, A, AC iv IT sítích
měření bez vybavení a s vybavením chrániče
Přechodové odpory:
měření přechodových odporů proudem 200mA + průběžné měření

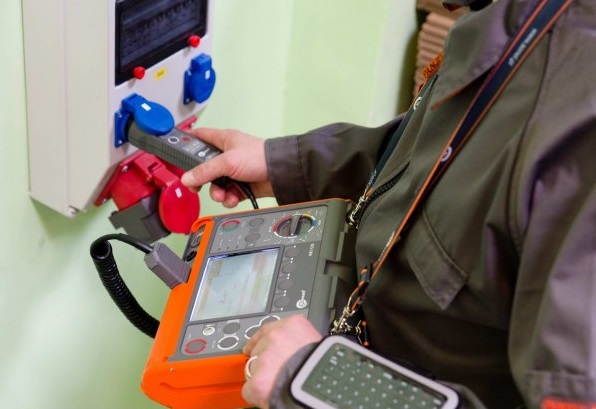

kontrola spojitosti ochranného vodiče a zapojení zásuvky
Záznam (datalogger, max. 5850 záznamů) a analýza napětí, AC proudu a výkonu:
měření a záznam napětí do 500 V, s frekvencí od 45 do 65 Hz
měření a záznam proudu TRMS od 0,1 mA do 3 kA dle použitých proud. převodníků
měření a záznam činného, ​​zdánlivého a jalového výkonu, účiníku od 0,00 ... 1,00
měření a záznam zkreslení napětí TRMS 0 ... 500 V až do 40. harmonické
měření a záznam zkreslení proudu TRMS 0 ... 1000 A až do 40. harmonické
měření a záznam celkového harmonického zkreslení do 40. harmonické
Zobrazení průběhů (osciloskop), měření výkonu a harmonických (S měřícími kleštěmi C-3)

Další funkce:

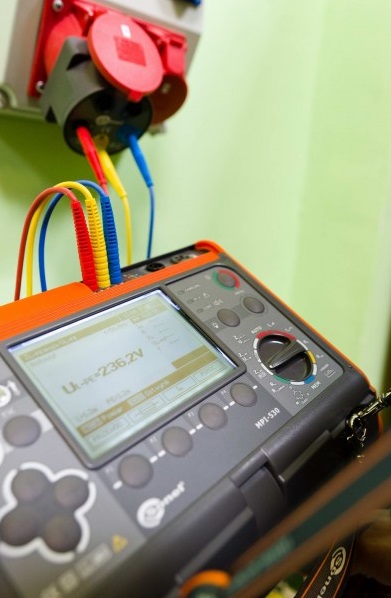

měření napětí a frekvence
určení sledu fází a otáčení motoru
detekce napětí na ochranném vodiči
měření osvětlení - luxmetr (volitelné)
nová, sekvenční, vnitřní paměť na 990 měření (57 500 hodnot)
menu: "Klient - Objekt - Místnost - Měřicí místo".
virtuální klávesnice na obrazovce a bluetooth klávesnice na ruku
menu přístroje v češtině
rozhraní USB a Bluetooth pro přenos hodnot do počítače
CAT III / 600V, CAT IV / 300V
krytí IP 54

Technické údaje:
zobrazení
multifunkční LCD

Měření izolačního odporu (EN 61557)

Automatické vybíjení měřeného objektu
Automatické blokování při přítomnosti napětí
Automatické měření všech kombinací odporů 3-, 4-, 5-žilových kabelů s adaptérem AutoISO-1000C

rozsah měření
1 kOhm - 9,99 GOhm
rozlišení
1kOhm - 10 MOhm

zkušební napětí 50, 100, 250, 500, 1000 V DC
zkušební proud min. 1 mA DC

Měření impedance smyčky (ZL-PE, ZL-N, ZL-L) Z PE 15 mA (Bez vybavení RCD)
vyšší proud s vybavením RCD

Napětí instalace 95 - 440 V
Frekvence instalace 45 - 65 Hz
Rozsah měření 0,13 - 1999,9 Ohm

Rozlišení max. 0,001

Přesnost +/- (5% MH + 3d)

Měření impedance smyčky bez vybavení RCD 15 mA (Bez vybavení RCD)
vyšší proud s vybavením RCD

Napětí instalace 95 - 270 V

Frekvence instalace 45 - 65 Hz

Rozsah měření 0,50 - 1999 Ohm

Rozlišení max. 0,01

Přesnost +/- (6% MH + 5d)

Výpočet zkratového proudu
rozsah měření 0,055 A - 40,00 kA
rozlišení 0,001

Měření a testování proudových chráničů (EN 61557)
Typ chrániče B, AC, A
Testování chrániče s vybavením a bez vybavení
Měření dotykového napětí UB
Měření času vybavení tA
Měření vybavovacího proudu IA
Nastavení tvaru (průběhu) testovacího proudu

Měření dotykového napětí
napětí instalace 100 - 440 V
frekvence instalace 45 - 65 Hz
rozlišení 0,1 V

Měření vybavovacího času
impulsní režim 5,0 - 500 ms

Postupně rostoucí In 10 - 200 ms

Proudové chrániče In: 10, 30, 100, 300, 500, 1000 mA

Měření vybavovacího proudu
měřicí proud 1 / 2xIn, 1xIn, 2xIn, 5xIn

Jmenovitý proud 10, 30, 100, 300, 500, 1000 mA

Měření zemních odporů (EN 61557)
Klasická metoda: 3 sondy
+ Kompenzace vlivu rušivých napětí

Rozsah měření
0,50 Ohm - 1,99 kOhm (50V)
0,55 Ohm - 1,99 kOhm (25V)

Rozlišení
0,01 Ohm - 0,01 kOhm

Metoda: 3 sondy + kleště
+ Kompenzace vlivu rušivých napětí

Rozsah měření 1 Ohm - 1,99 kOhm
rozlišení 0,01 Ohm - 0,01 kOhm

Metoda: 2x kleště
+ Kompenzace vlivu rušivých napětí
rozsah měření 1 Ohm - 99,9 Ohm
rozlišení 0,01 Ohm - 0,1 Ohm

Měření rezistivity půdy - Wennerovou metoda

Měření přechodových odporů
rozsah měření
0,12 - 19,99 Ohm
20,0 - 199,9 Ohm
200 - 400 Ohm
rozlišení
0,01 Ohm
0,1 Ohm
1 Ohm

přesnost
+/- (2,0% + 3d)
měřicí proud
8 mA, 200 mA

+ Kompenzace odporu měřicích kabelů

Měření AC napětí True RMS
rozsah měření 0,1 - 500 V
rozlišení 0,1 - 1 V / 2 rozsahy
přesnost +/- (2,0% + 2d)

měření frekvence
rozsah měření 45 - 65 Hz
rozlišení 0,1 Hz
měření výkonů (Dle použitých kleští)
rozsah měření 2 W - 1,5M (W, VA, VAR)
rozlišení 0,01 - 10 k

Měření proudu TRMS kleštěmi (Dle použitých kleští)
rozsah měření
0,1mA - 3 kA
rozlišení
0,1 mA - 1 A

Měření harmonických složek, THD U / I (Dle použitých kleští)
rozsah měření
max. 500V; max. 3000A
rozlišení
0,1 mA - 1 A

harmonické max. 40; 0.0 ... 999.9%  0,1%

Komunikace s počítačem
vnitřní paměť 10.000 záznamů, 6.000 buněk

rozhraní PC USB, Bluetooth

software
Sonel Reader SW (součást),
Sonel Reports PLUS (volitelné)

Všeobecné informace
napájecí napětí 4x 1,5 V

stupeň krytí IP 54
Rozměry 288 x 223 x 75 mm

hmotnost 2,5 kg (s bateriemi)

Kapacita akumulátorů:
více než 3000 měření Z nebo RCD při 6 měření za minutu
(Při plně nabitých akumulátorech)
více než 1000 měření RISO nebo R
(Při plně nabitých akumulátorech)

Rozsah dodávky :

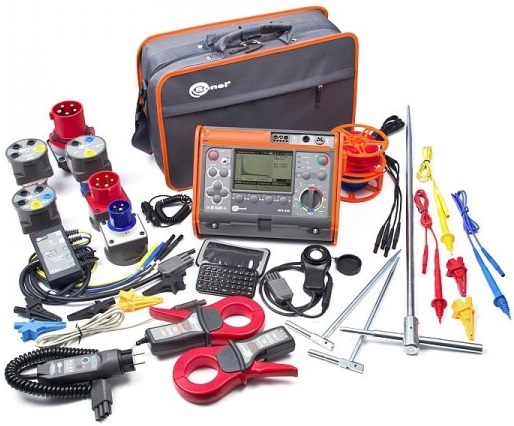

Sonel MPI-530 je dodáván s kompletní sadou měřicích vodičů, měřicích sond, krokosvorek, sady na zemní měření, akumulátoru NiMH + nabíjecího adaptéru (i do auta na 12V), USB kabelu, sw Sonel Reader, kalibračního certifikátu, českého uživatelského manuálu a přenosné brašny
