SONEL KUS-100 akustická kamera

KUS-100 - akustická kamera pro snadné odhalování úniků tlakových médií nebo částečných elektr. výbojů v energetice

Detektor se 64 směrovými mikrofony
Frekvenční pásmo: 2 kHz - 60 kHz
Měřící vzdálenost: 0,3…100 m
Zorné pole: 51,8° x 36,4°
Obnovovací frekvence: 25 FPS
Displej: dotykový 4.3" LCD, 800 x 480 px
Vestavěná optická kamera: 2688 x 1944 px (5 MPix)

Akustická kamera Sonel KUS-100 využívá vestavěnou mřížku mikrofonu k efektivní detekci zdrojů akustické emise, jako jsou úniky stlačených médií v průmyslových instalacích nebo částečné elektrické výboje v komerčním energetickém průmyslu.
Jedná se o nenahraditelný diagnostický nástroj, díky kterému lze dosáhnout výrazných úspor snížením energetických ztrát.

Kamera pracuje ve dvou režimech detekce: úniky a částečné výboje.
Má schopnost manuálně ladit detekované frekvence a měnit úroveň citlivosti, aby se předešlo nežádoucím odrazům a rušení.
Pohodlí při používání zlepšuje dotykový displej a pohodlný popruh připevněný k pouzdru.

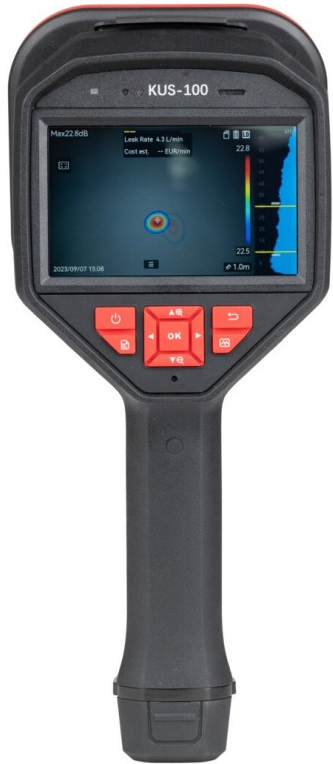

Na 4,3" dotykovém displeji LCD se s vizuálním obrazem překrývá obraz zpracovaný akustickou technologií čímž je možné rychlé zjištění místa úniku / elektrického výboje.

Kamera dokáže interpretovat obraz v jedné z osmi volitelných palet akustických obrzaů.
8 palet: bílá černá, černá bílá, duha, fúze, Ironbow, červená černá, déšť, modrá červená

Jednoduše a rychle dokážete rozhodnout o opravách úniků vzduchu potřebných k zajištění efektivního provozu a snížení nákladů na energie.
Snímky lze ukládat a exportovat pro potřeby vytváření zpráv. Už nikdy nemusí zůstat úniky vzduchu bez povšimnutí.

Hlavní parametry:

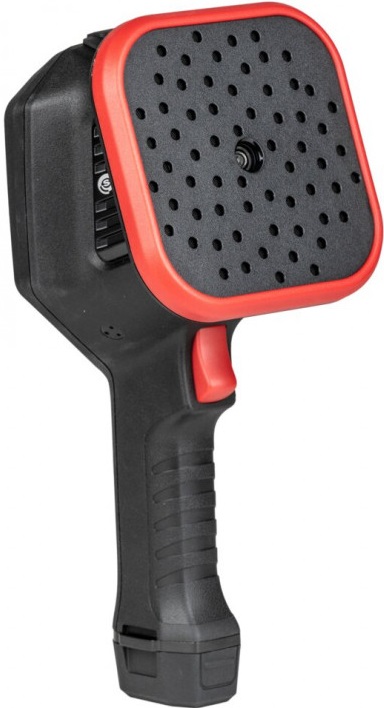

Přístroj je osazen 64 směrovými nízkošumovými MEMS mikrofony pro detekci úniků/el. výbojů.
8 nastavitelných uživatelských palet
Intuitivní uživatelské rozhraní
Detekce rychlosti úniku:
>0,008 l/min při 6 barech z 0,5 m
>0,013 l/min při 5 barech z 1 m
Frekvenční rozsah detekce: 2 kHz až 60 kHz s možností manuálního nastavení frekvenčního pásma detektoru
Rozlišení akustického obrazu: 800 x 480 px
Nastavení sledování intenzity zvuku:
Peak Point: vyhledání nejvyšší intenzity zvuku v celé snímané scéně
Center Point: zobrazení intenzity zvuku ve středu snímané scény
Minimální měřící vzdálenost: 0,3 m
Maximální měřící vzdálenost: 100 m
Obnovovací frekvence měření: 25x / 1sek
Zorné pole: 51.8°× 36.4°
Digitální zoom: 1,0x až 8,0x, plynule
Paměťové médium: vyměnitelná 64 GB SD karta (max. 128 GB)

Snímání, ukládání dat, komunikace:

Interní paměť pro:
20.000 snímků (Radiometrické snímky, formát .jpeg)
60 hodin videa (formát video souboru MP4)
Nastavení režimu snímání:
Jediný záběr. Jedním stisknutím spouště pořiďte jeden obrázek.
Časované snímání. Zařízení zachytí jeden obrázek po zadaném časovém intervalu.
Časový interval si můžete nastavit dle potřeby.
Nepřetržité snímání. Pořizujte několik obrázků najednou stisknutím spouště.
Můžete nastavit množství pořízených obrázků.
Hlasová poznámka: Max. 60 sekund
Textová poznámka: Max. 200 znaků

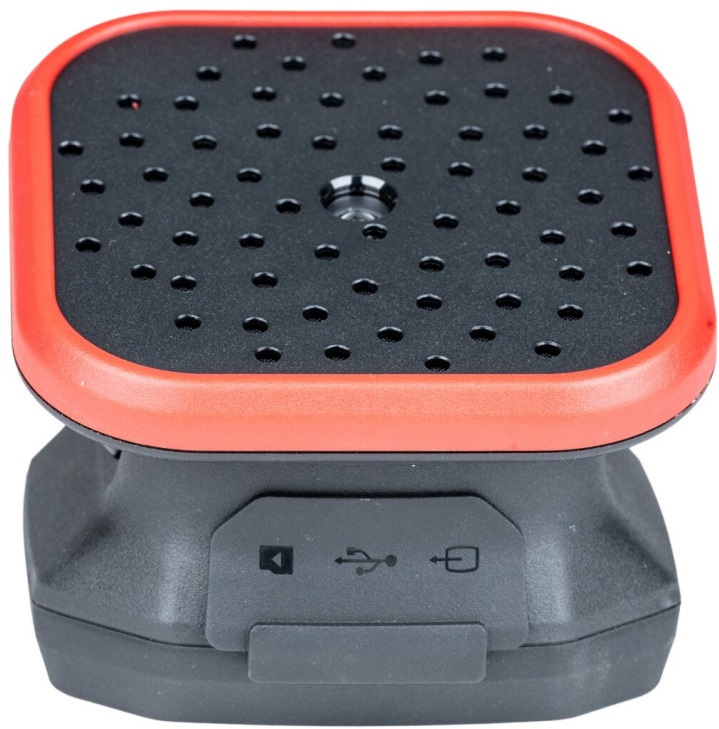

Komunikace přes WiFi, USB-C, HDMI rozhraní

Vlastnosti:

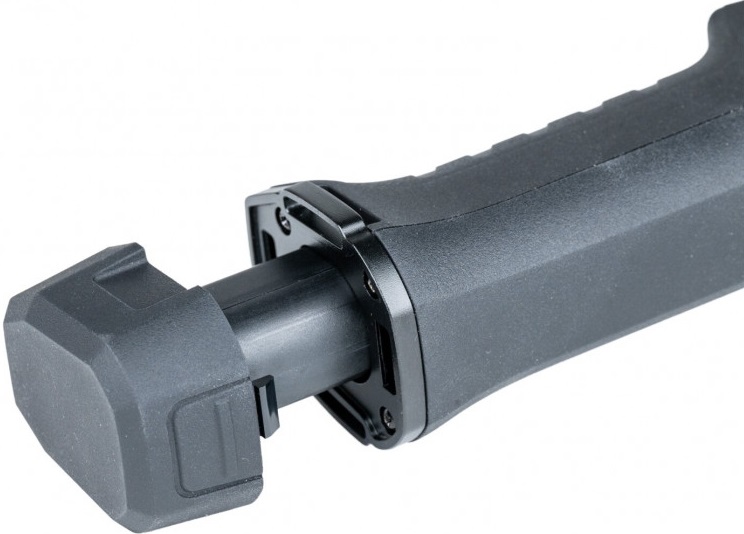

Napájení z Li-Ion akumulátorů vyměnitelných v terénu s kapacitou na 3,5 h provozu (dobití za 5 h)
Systém nabíjení: Dvoukomorová nabíječka baterií nebo nabíjení přímo v zařízení, rychlé nabíjení
4.3" kapacitní LCD displej s podsvícením s rychlou a citlivou odezvou s rozlišením 800x480 pixelů
Krytí IP40
Test odolnosti proti pádu: 1,2 m
Provozní teplota -20°C...50°C
Skladovací teplota -20°C...60°C
Vlhkost <95% bez kondenzace
Hmotnost: 0,940 kg
Rozměry: 292 x 127 x 111 mm
Montáž na stativ: ¼” závit

Technické parametry:
Počet mikrofonů: 64 digitálních mikrofonů MEMS
Frekvenční pásmo: 2 kHz až 60 kHz
Rozsah měřicích vzdáleností: 0,3 - 100 m
Detekce úniků:
Únik >8 ml/min při 600 kPa ve vzdálenosti 0,5 m
Únik >13 ml/min při 500 kPa ve vzdálenosti 1 m
Zorné pole: 51.8°× 36.4°
Minimální obnovovací frekvence: 25 FPS
Vestavěný digitální fotoaparát: 2688 x 1944 px (5 MPix) viditelný obraz
Displej: 4,3" LCD s podsvícením, čitelný i na slunečním světle
Rozlišení: 800 x 480 pixelů
Dotykový displej: Kapacitní
Zvukový snímek: Ano
Ukládání snímků: interní paměť s kapacitou na 20.000 snímků, nebo 60 hodin videa
Formát snímků: prolínání Radiometrické snímky, formát .jpeg
Formát videa: prolínání MP4
Export digitálních dat: Přenos dat USB-C
Zobrazení: HDMI-D
Připojení: Wi-Fi
Výběr frekvenčního pásma: Volitelné uživatelem prostřednictvím uživatelských předvoleb nebo ručního zadávání
Palety akustických obrazů 8 palet: bílá černá, černá bílá, duha, fúze, Ironbow, červená černá, déšť, modrá červená

Rozsah dodávky :
1x Akustická kamera KUS-100
1x Kryt mikrofonu (WAPOZOSL6)
3x Li-ion baterie 3,6 V 6,23 Ah (WAAKU32)
1x Z-35 Zdroj (WAZASZ35)
1x Z-36 Externí nabíječka baterií (WAZASZ36)
1x Náramek (WAPOZPAS7)
1x XL-15 Extra pevný kufřík (WAWALXL15)
1x USB kabel typu C (WAPRZUSBC)
1x Mikro-HDMI kabel (WAPRZMIKROHDMI)
1x Tovární kalibrační certifikát
1x Návod k obsluze
