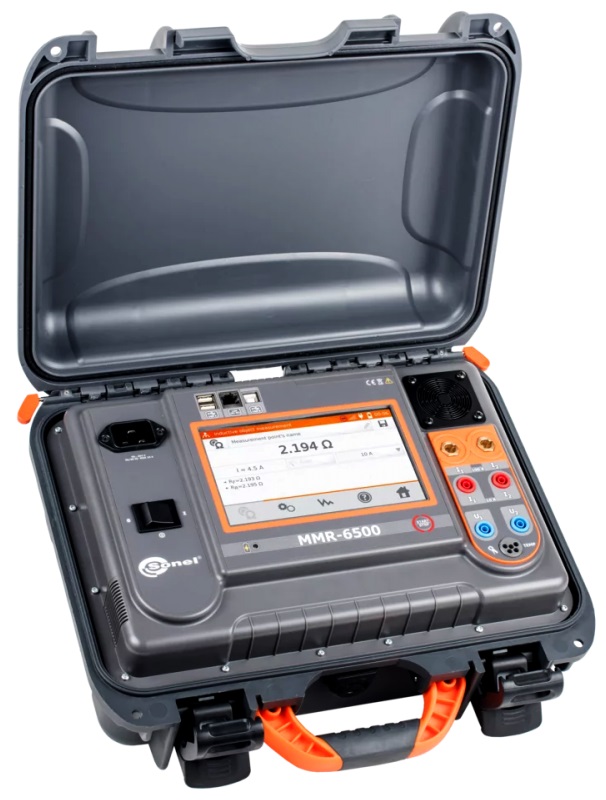

Sonel MMR-6500 mikroohmmeter WMGBMMR6500

Mikroohmmetr SONEL MMR 6500 je profesionální přístroj, určený pro měření velmi malých, přechodových odporů s maximálním rozlišením až 0,1 μOhm.

Odteď můžete měřit VN jistič a transformátor jedním přístrojem.
Přístroj se vyznačuje moderním designem a pokročilými řešeními umožňujícími měření odporových předmětů vysokým proudem.
Podobně jako ostatní modely řady MMR-6XXX je i tento přístroj vybaven modulem pro měření indukčních předmětů s proudem do 10 A, což je unikát mezi měřiči v této třídě.
Za vyzvednutí stojí jeho praktické funkce - měření teploty a automatická kompenzace výsledků měření ve vztahu k teplotě naměřené nebo naprogramované uživatelem.
MMR-6500 má také funkci záznamníku.
Měřič vybavený speciálními měřícími algoritmy a doplňkovými funkcemi zajišťuje možnost výběru vhodné metody měření v závislosti na povaze měřeného objektu a podmínkách měření. Tyto funkce dále rozšiřují rozsah aplikací zařízení.

Možnosti zařízení:
Mikrohmetr MMR-6500 díky použití speciálních algoritmů, měřicích funkcí a stabilizovaného, ​​nepulzujícího měřicího proudu umožňuje uživateli práci v náročných podmínkách.
Možnost použití měřicího proudu do 200 A a zdroj vysokého výkonu umožňuje měřit kontakty VN spínače se základní nejistotou od 0,25 %.

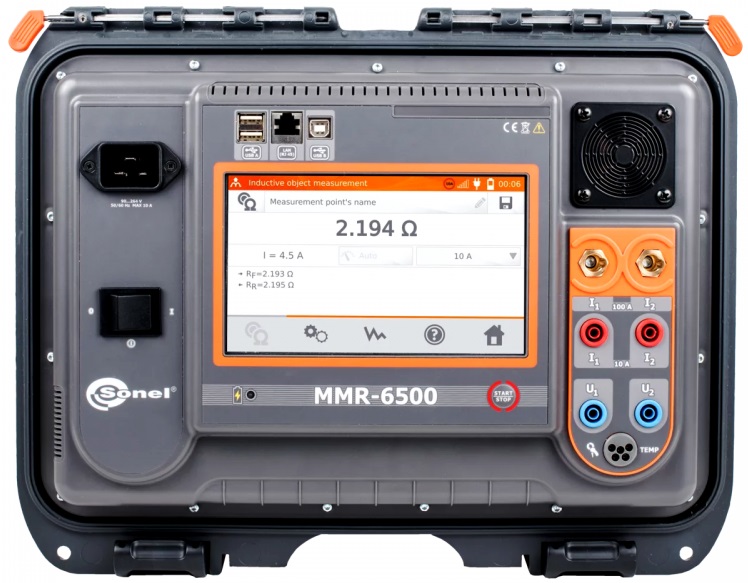

Mikrohmetr MMR-6500 je vybaven čitelným 5palcovým dotykovým barevným displejem s rozlišením 800 x 480 pixelů pro pohodlí odečítání výsledků měření.
Zabudovaný obrázkový systém pomoci na čitelném displeji umožnil použít užitečné nákresy, jak používat tento přístroj.

Vlastnosti:
- měření odporových předmětů s proudem do 100 A
- měření indukčních objektů do 10 A
- měření oboustranně uzemněných předmětů (tj. hlavní spoje VN vypínačů)
- měření se stejnosměrným nebo obousměrným průtokem proudu
- vysoká odolnost vůči vnějšímu rušení
- měření teploty vinutí automatická kompenzace teploty měřených předmětů
- nejmodernější rozhraní s dotykovou obrazovkou a rozšířenou pamětí
- spolupráce s tiskárnou a čtečkou 2D čárových kódů

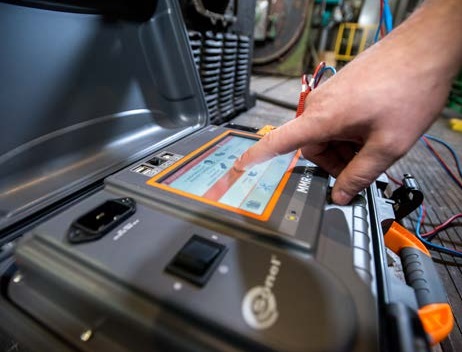

- jednoduché ovládání přes dotykový 5" barevný displej s rozlišením 800 x 480 px.
- WiFi, USB a LAN komunikace
- IP67 zatvořený kryt, IP40 otevřený kryt
- CAT IV 50 V, CAT II 300 V
- může pracovat v prostředí, kde dochází k elektromagnetickému rušení 400 kV

Aplikace:
Mikrometr MMR-6500 je přístroj s nejmodernějším designem s bezprecedentním přístupem k měření malých odporů.
Přístroje umožňují měřit odporové předměty vysokým proudem a ve své třídě měření mají unikátní modul pro indukční proudové objekty do 10A.

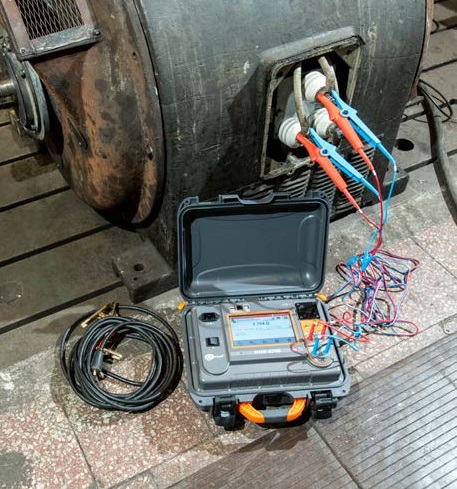

Přístroj měří s maximálním stejnosměrným proudem až 100 A, který je dostačující ke zjištění závad na vinutí motorů, spínacích kontaktech, přechodových odporech, pájecích hrotech, kovových svarech a pod.

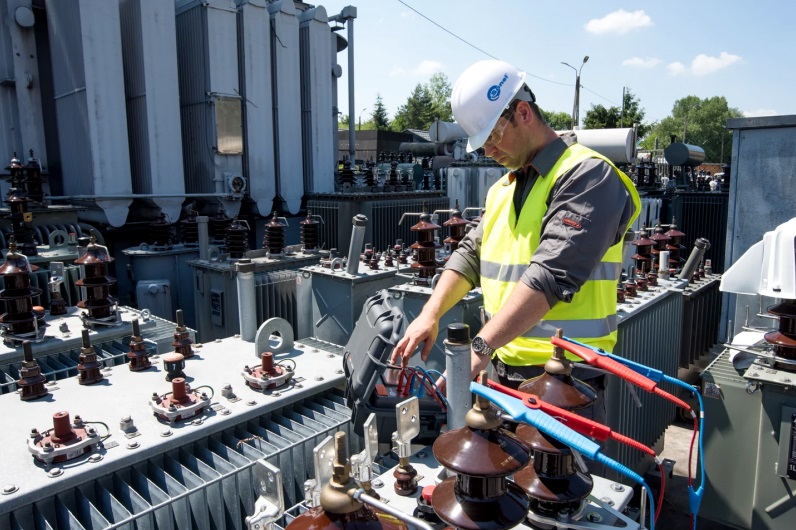

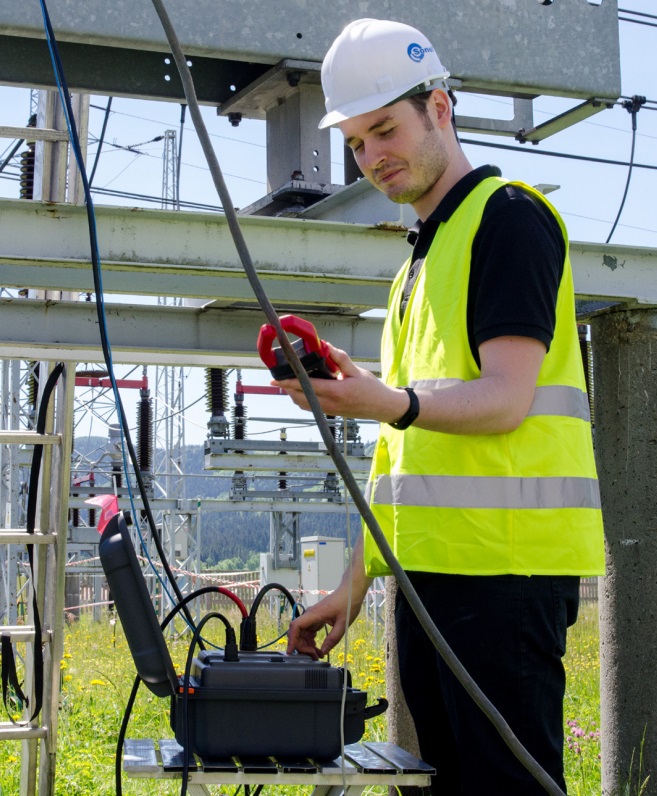

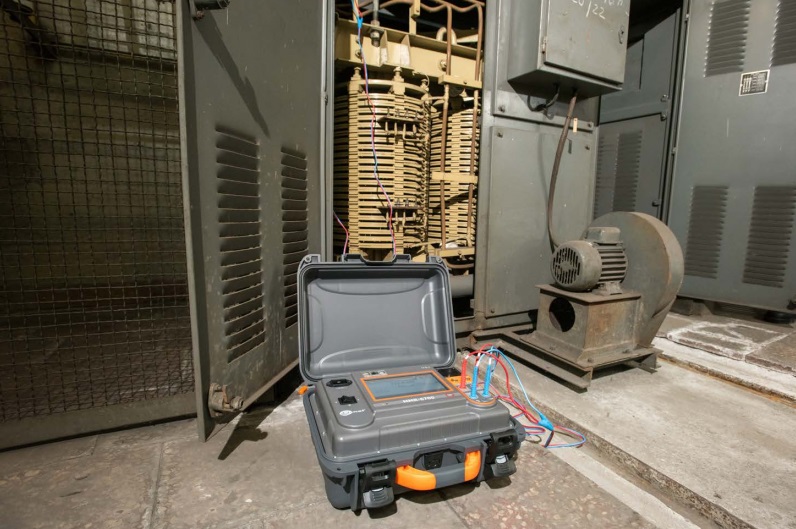

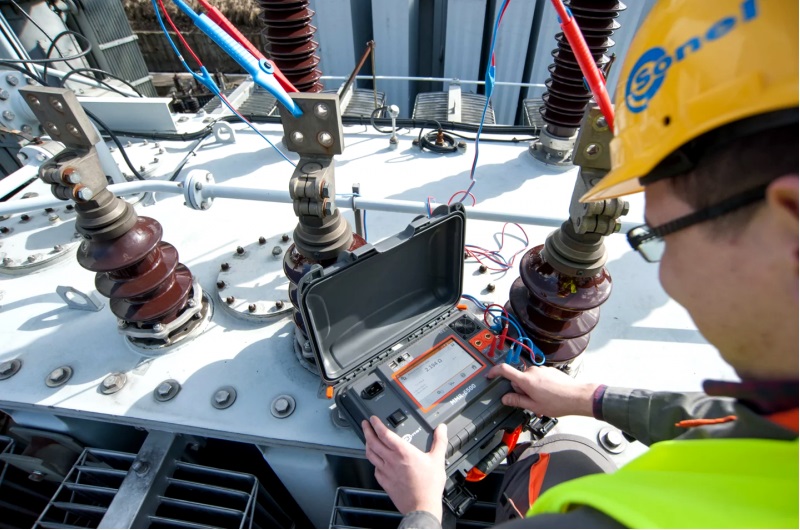

Tento přístroj najde využití v elektrárnách, železnicích a údržbářských podnicích k měření svařovaných a pájených spojů. ekvipotencionálních spojení, uzemňovacích vedení, různých kontaktů, šroubových a lisovaných spojů, vinutí motorů, výkonových transformátorů a jiných odporových a induktivních objektů.
MMR-6500 se může použít také i ve výrobní sféře (např. ve stádiu výstupní kontroly výroby).
V tomto přístroji najdeme inovativní kombinaci vysoce výkonného měřicího zařízení s moderním uživatelským rozhraním a pokročilým systémem správy dat.
Bezdrátový přenos dat, zdokonalený systém čárových kódů a schopnost tisknout štítky (volitelné příslušenství), které identifikují testované předměty, to vše přispívá k nové kvalitě práce a umožňují uživateli a pohodlně provádět celou řadu měření.

Měření odporových objektů:

Rozsah [Ω] Rozlišení [Ω] ... Testovací proud (napětí)
0.0...999.9 μΩ (0.1 μΩ) ... 50 A < I ≤ 100 A (200 mV)
1.0000...1.9999 mΩ (0.0001 mΩ) ... 50 A < I ≤ 100 A (200 mV)

0.0...999.9 μΩ (0.1 μΩ) ... 20 A < I ≤ 50 A (200 mV)
1.0000...3.9999 mΩ (0.0001 mΩ) ... 20 A < I ≤ 50 A (200 mV)

0.0...999.9 μΩ (0.1 μΩ) ... 10 A < I ≤ 20 A (160mV)
1.0000...7.9999 mΩ (0.0001 mΩ) ... 10 A < I ≤ 20 A (160mV)

0...999.9 μΩ (0.1 μΩ) ... 10 A (20 mV)
1.0000...1.9999 mΩ (0.0001 mΩ) ... 10 A (20 mV)
2.000...19.999 mΩ (0.001 mΩ) ... 10 A (200 mV)
20.00...199.99 mΩ (0.01 mΩ) ... 10 A / 1 A (2 V / 200 mV)

200.0...999.9 mΩ (0.1 mΩ) ... 1 A / 0.1 A (2 V / 200 mV)
1.0000...1.9999 Ω (0.0001 Ω) ... 1 A / 0.1 A (2 V / 200 mV)

2.000...19.999 Ω (0.001 Ω) ... 0.1 A (2 V)
20.00...199.99 Ω (0.01 Ω) ... 10 mA (2 V)
200.0...1999.9 Ω (0.1 Ω) ... 1 mA (2 V)
Základní nejistota měření na všech rozmezích: ±(0,25% m.h. + 2 digity)

Měření indukčních objektů:

Rozsah [Ω] Rozlišení [Ω] ... Testovací proud
0 μΩ...999.9 μΩ (0.1 μΩ) ... 10 A
1.0000 mΩ...1.9999 mΩ (0.0001 mΩ) ... 10 A
2.000 mΩ ...19.999 mΩ (0.001 mΩ) ... 10 A

20.00 mΩ...199.99 mΩ (0.01 mΩ) ... 10 A / 1 A

200.0 mΩ ...999.9 mΩ (0.1 mΩ) ... 1 A / 0.1 A
1.0000 Ω...1.9999 Ω (0.0001 Ω) ... 1 A / 0.1 A

2.000 Ω...19.999 Ω (0.001 Ω) ... 0.1 A
20.00 Ω...199.99 Ω (0.01 Ω) ... 10 mA
200.0 Ω...1999.9 Ω (0.1 Ω) ... 1 mA
pro měření na indukčních objektech výstupní napětí ≤ 5 V
Základní nejistota měření na všech rozmezích: ±(0,25% m.h. + 2 digity)

Rozsah dodávky:
Přístroj MMR-6500
Proudový kabel 3 m černý I1 (200 A, 25 mm2) – WAPRZ003BLI1
Proudový kabel 3 m černý I2 (200 A, 25 mm2) – WAPRZ003BLI2
Kabel 3 m modrý 1 kv U1 (banánová zástrčka) – WAPRZ003BUBBU1
Kabel 3 m modrý 1 kv U2 (banánová zástrčka) – WAPRZ003BUBBU2
Krokosvorka, černá 1 kv 32 A.. 2 ks WAKROBL30K03
Dvoužilový kabel 3 m (10 / 25 A) U1/I1 (pro I ≤10 A) – WAPRZ003DZBBU1I1
Dvoužilový kabel 3 m (10 / 25 A) U2/I2 (pro I ≤10 A) – WAPRZ003DZBBU2I2
Kelvinův krokodýl 1 kv 25 A (2 ks, pro I ≤10A) – WAKROKELK06
Teplotní sonda ST-3 – WASONT3
Napájecí kabel 230 V (zástrčka IEC C19) – WAPRZZAS1
Zabudovaný Li-Ion akumulátor 7,2 V 8,8 Ah

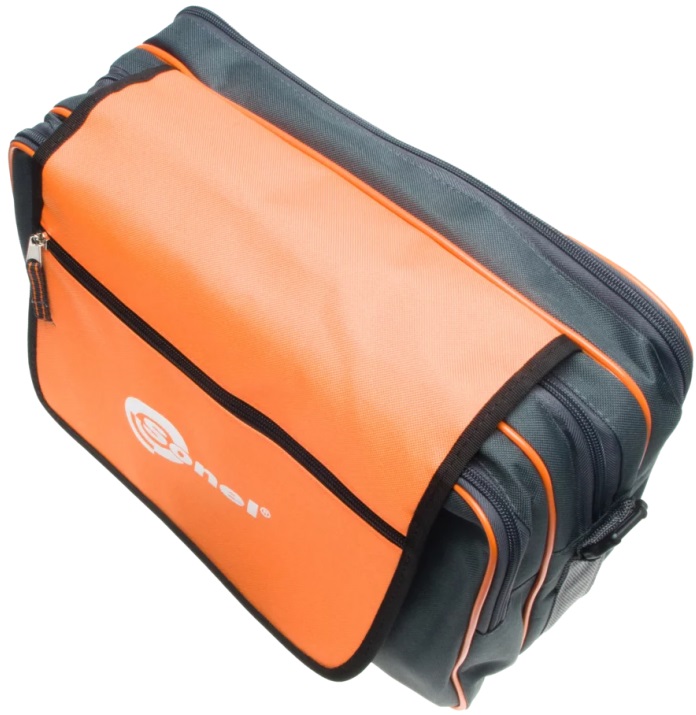

Pouzdro L12 - WAFUTL12
USB kabel – WAPRZUSB
Uživatelská příručka
Kalibrační certifikát o výrobní kalibraci
