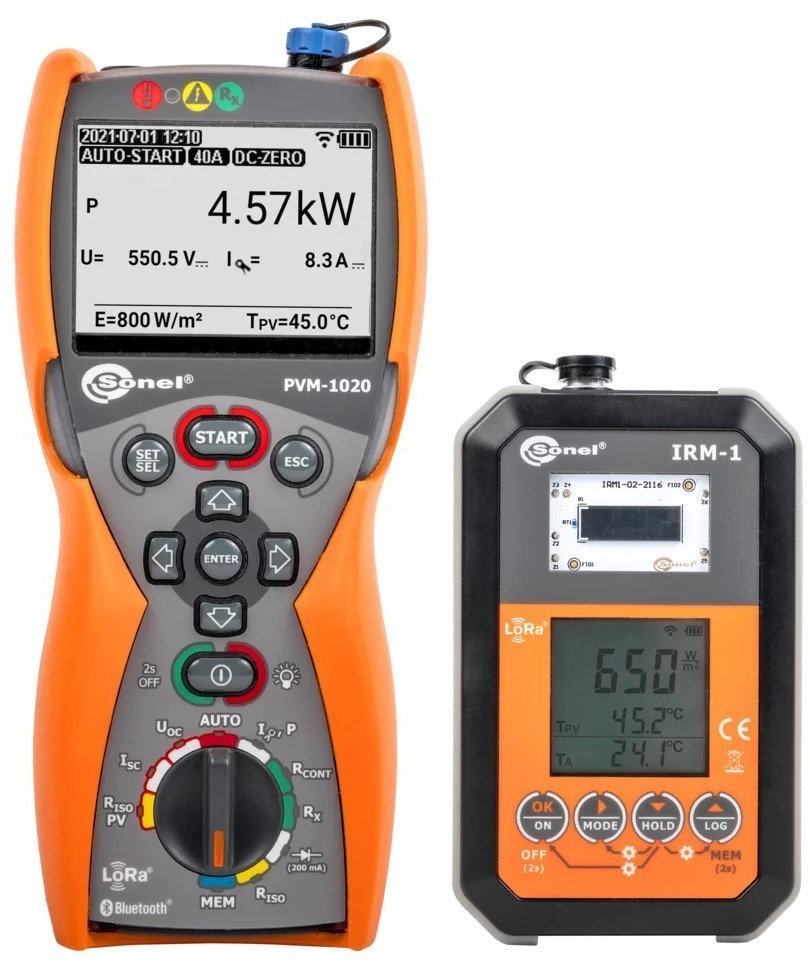

Sonel PVM-1020 KIT tester fotovoltaických systémů WMGBPVM1020KIT

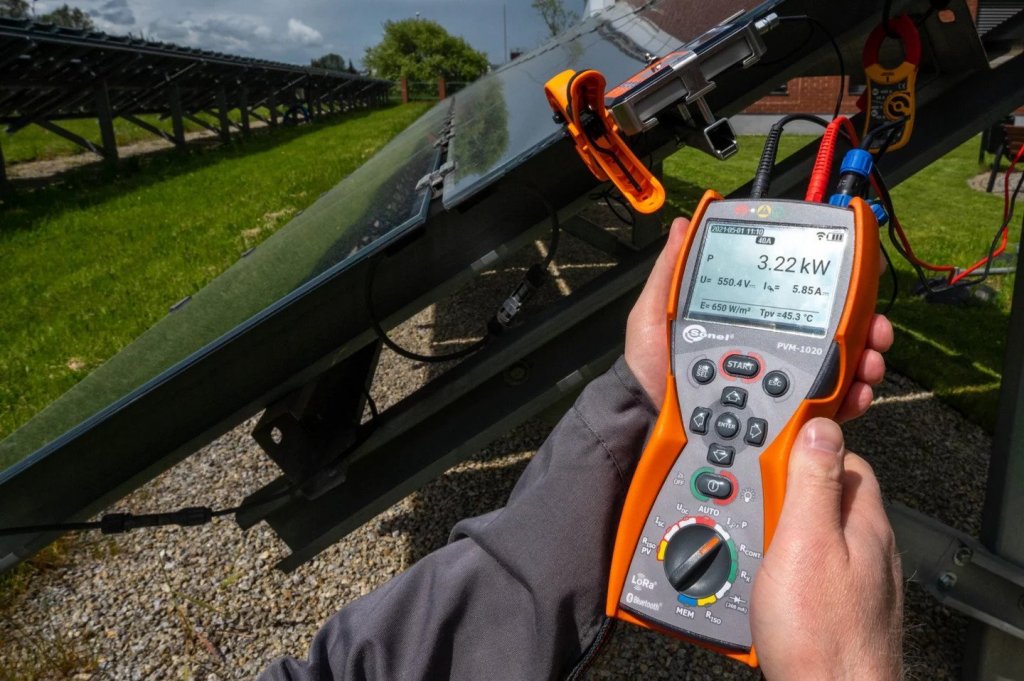

Měřič Sonel PVM-1020 je pravděpodobně nejmenší fotovoltaický systém na světě s tak podstatným počtem měřicích funkcí. Funkce se volí otočným přepínačem. Další parametry se nastavují tlačítky umístěnými na krytu. Všechna tlačítka a grafický displej jsou podsvícené, což značně usnadňuje obsluhu na zastíněných místech. při měření pod pozemními FV systémy. Velká paměť výrazně zkracuje přípravu dokumentů po měření.
IRM-1 měřič slunečního záření a teploty
IRM-1, malý, ale nepostradatelný pro testování FV systémů. Měřením hodnot slunečního záření, jakož i teplot panelů a okolí poskytuje potřebné údaje pro převod výsledků do podmínek STC. Zabudovaný záznamník s pamětí na 5000 záznamů umožňuje použití přístroje jako nástroje v procesu návrhu FVE, jakož i diagnostiky problémů se stíněním panelů.

PVM-1020 vlastnosti
Může být použit pro měření kategorie 1 podle IEC 62446-1.
Režim AUTO pro provedení sekvence měření po jednom stisku tlačítka START.
Spoluprací s měřičem slunečního záření a teploty IRM-1 převádí naměřené parametry na podmínky STC dle IEC 60891.
Funkce reSYNC – automatické doplňování výsledků o parametry prostředí a jejich převod na podmínky STC po obnovení spojení s IRM-1.
Zabudované rádiové rozhraní LoRa zajišťuje spolupráci s měřičem IRM-1 na velké vzdálenosti.
Vestavěný Bluetooth modul pro komunikaci s počítačem.
Velká paměť měření: 100 objektů po 40 buňkách.
Podsvícený displej a tlačítka.

PVM-1020 měřené parametry
Napětí naprázdno FV panelu nebo řetězu panelů až do 1000 V DC.
RMS napětí AC sítě do 600 V s měřením frekvence.
Zkratový proud FV panelu nebo řetězu panelů - do 20 A DC.
Izolační odpor FV panelů - měření napětí 250, 500 nebo 1000 V, současné měření dvou hodnot: RISO+ a RISO-. Izolační odpor AC obvodů - měřící napětí 250, 500 nebo 1000 V.
Odolnost ochranných vodičů a vyrovnání potenciálů s proudem ± 200 mA.
Měření slaboproudého odporu, zvuková a vizuální signalizace.
Měření provozního proudu a střídavého proudu FV panelů – vše pomocí externí svorky.
Měření výkonu AC/DC.
Test diod s proudem 200 mA, automatická detekce polarity.
Test blokovacích diod napětím 1000 V DC.

PVM-1020 komunikace a software
Naměřená data z PVM-1020 lze přenést do počítače prostřednictvím bezdrátové komunikace Bluetooth. Ukládání stažených dat do oblíbených formátů a tisk zajišťuje Sonel Reader. K vytvoření zprávy o ochraně před úrazem elektrickým proudem použijte volitelný software: Sonel Reports PLUS.
PVM-1020 | Problémy? opětovná SYNCHRONIZACE!
Může se stát, že v průběhu měření se PVM-1020 vzdálí od IRM-1 tak daleko, že se mezi nimi ztratí komunikace. Pokud měření pokračují, po obnovení spojení se výsledky automaticky doplní o parametry prostředí, které mezitím IRM-1 zaznamenal do své dočasné paměti, a převedou do podmínek STC.

IRM-1 vlastnosti
Měření slunečního záření a teploty.
Rozhraní LoRa pro komunikaci s měřičem PVM-1020 - nabízí větší dosah než technologie Bluetooth!
Automatická synchronizace dat s měřicím přístrojem PVM-1020.
Zabudovaný kompas a snímač sklonu.
Vestavěný záznamník, který lze použít k zaznamenávání slunečního záření před výstavbou FV systémů, jakož ik měření stínění stávajících systémů.
Velká měřící paměť: 999 vyrovnávací paměti a 5000 záznamů rekordéru k dispozici (jednorázový záznam) s možností jejich přepisování (nepřetržitý záznam)

IRM-1 měřené parametry
Intenzita slunečního záření (ozáření) ve W/m2 nebo BTU/ft2 h.
Teplota PV panelu ve °C nebo °F.
Teplota okolí ve °C nebo °F.
Úhel sklonu panelů.
Orientace panelů pomocí vestavěného kompasu

IRM-1 těsnost a odolnost

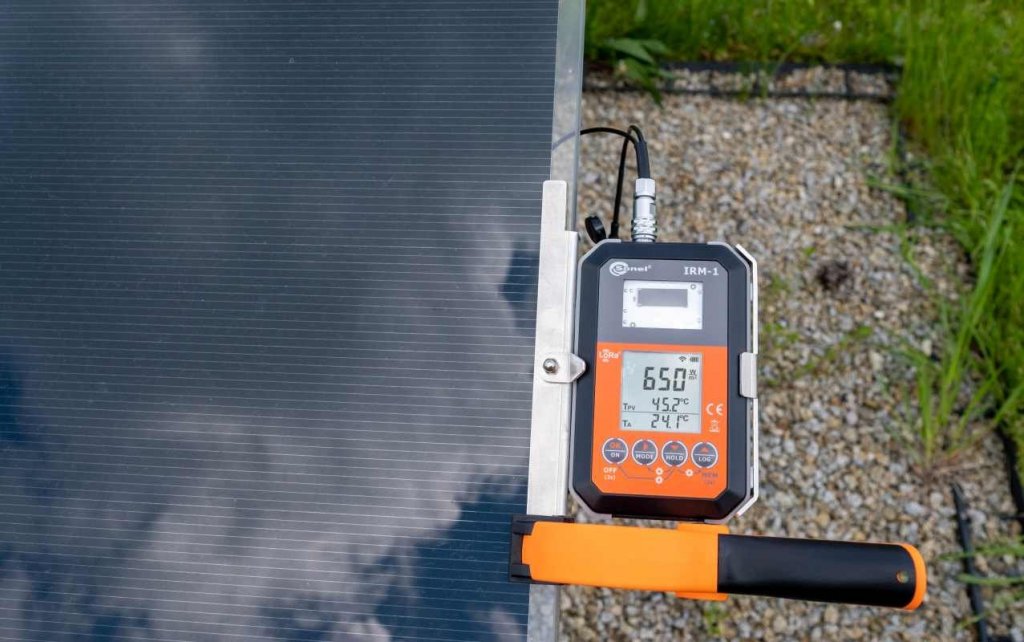

Měřič světla funguje dobře v drsných podmínkách prostředí. Ochranu proti vniknutí prachu a vody zajišťuje kryt s krytím IP65. Toto je obzvláště důležité při měřeních na fotovoltaických systémech, což jsou vnější instalace.

IRM-1 komunikace a software
Naměřená data z IRM-1 lze přenést do počítače přes USB port. Kromě toho má zařízení zabudované bezdrátové rozhraní LoRa (Long Range) pro automatickou výměnu dat s měřičem PVM-1020 – i na velké vzdálenosti.

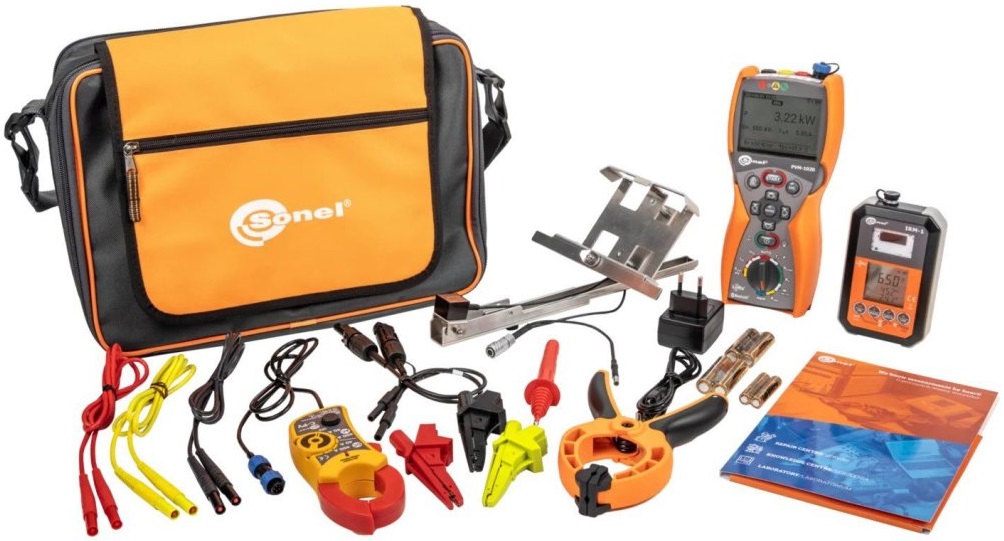

Rozsah dodávky:
PVM-1020 fotovoltaický měřič
IRM-1 měřič teploty a solárního záření
Sada pro montáž měřiče slunečního záření pro FV panely + sonda pro měření teploty FV panelů a teploty okolí
Zkušební kabel 1,2 m černý/modrý/žlutý
Krokodýlí spona 1 kV 20 A černá/červená/žlutá
Pinová sonda 1 kV (banánová zásuvka) červená
MC4 - banánový adaptér na zásuvky (sada 2 ks.)
C-PV svorka
5 V napájení s výstupem USB 2.0 a odnímatelným micro-USB kabelem
M1 závěsné popruhy
Přenosný kufřík L4
Baterie 4x AA 1,5V
Baterie 2x AAA 1,5V
