UNI-T UDP3305C laboratorní zdroj

Laboratorní zdroj UNI-T UDP3305C

Programovatelný stejnosměrný napájecí zdroj UDP3305C je cenově výhodný, značkový laboratorní napájecí zdroj od výrobce UNI-T. Zdroj obsahuje klasický lineární transformátor a v kanálech CH1, CH2 umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 30V nebo v režimu konstantního výstupního proudu (CC) 0 až 5A. Kanál CH3 poskytuje na výstupu konstantní napětí s možností zvolení hladiny 1,8V; 2,5V; 3,3V nebo 5,0V a má ochranu proti přetížení při dosažení odběru proudu 3,2A. Kromě toho je na předním panelu konektor USB, který slouží jako kanál CH4 a je jím možné nabíjet např. mobilní telefon napětím 5V/2A.

Kanály CH1 a CH2 mohou pracovat nezávisle na sobě, nebo je možné je interně propojit sériově nebo paralelně, pak zdroj dodává napětí 0 až 60V/0 až 5A nebo 0 až 30V/10A.

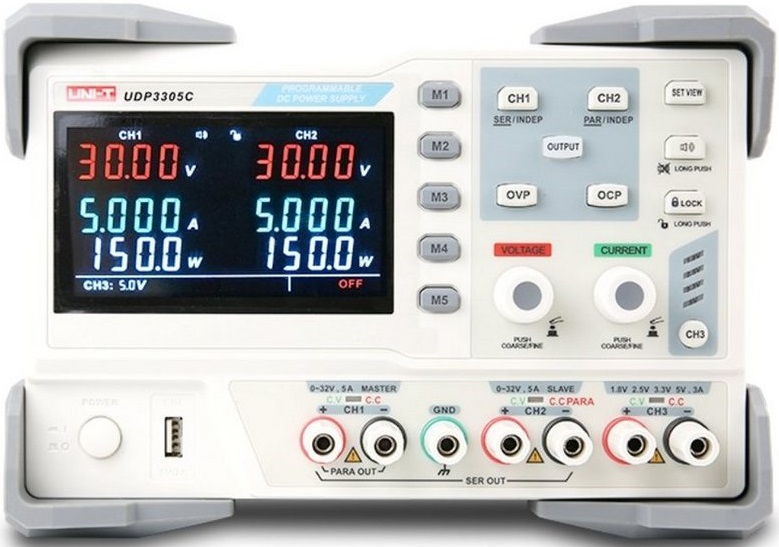

Laboratorní zdroj má EBTN displej se 6 vysoce přesnými ukazateli, které zobrazují současně napětí, proudy a výkony v každém z obou kanálů CH1 a CH2 s přesností na 4 místa.

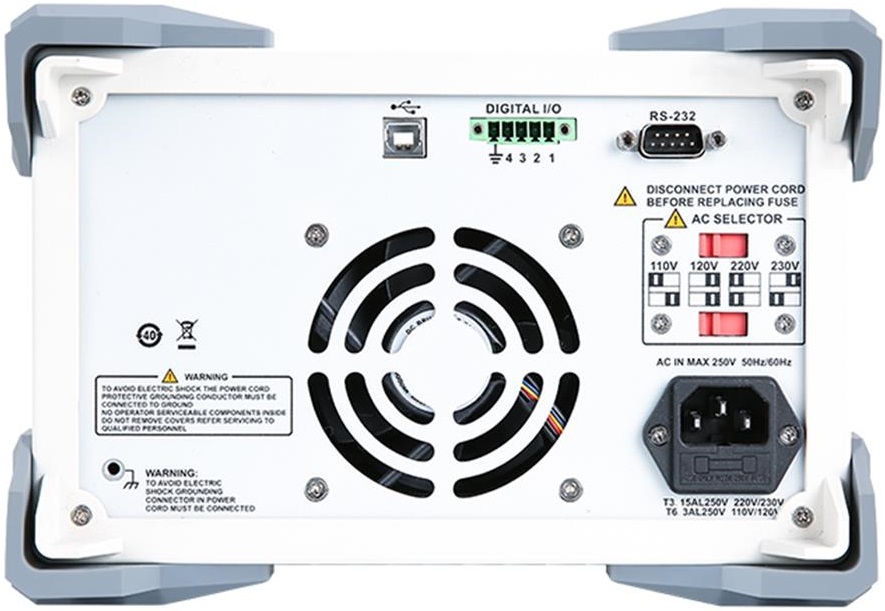

Zdroj má programovatelné parametry. Má 5 pamětí na jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem. Pravidelné kalibrace je možné provádět softverově.

Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají čidla, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou.

Parametry produktu:
Jemné nastavení proudů a napětí v obou kanálech CH1 a CH2
Šest čtyřmístných displejů pro okamžitou kontrolu napětí, proudů a výkonů v kanálech CH1 a CH2
Nastavení napětí 0 až 30V s rozlišením 10mV
Nastavení proudů 0 až 5A s rozlišením 1mA
Práce kanálů CH1 a CH2 v režimech konstantní napětí (CV), konstantní proud (CC)
Přepěťová ochrana (OVP), nadproudová ochrana (OCP), teplotní ochrana (OTP)
Možnost interního propojení kanálů CH1 a CH2 do série nebo paralelně
Kanál CH3 s pevně nastaveným napětím 1,8V; 2,5V; 3,3V nebo 5,0V max. 3,2A
Kanál CH4 na konektoru USB na předním panelu pro nabíjení např. mobilního telefonu
Zabudovaný bzučák pro indikaci změny stavů
Uzamykání tlačítek pro zabránění nechtěné změny parametrů
Rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu
Teplotně řízený chladící ventilátor
Odpojení od napájení při teplotním přetížení transformátoru
Na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz)

Technické parametry:
Jmenovité výstupní napětí CH1 a CH2: 0 až 30V
Jmenovitý výstupní proud CH1 a CH2: 0 až 5A
Celkový jmenovitý výstupní výkon: 315W
Rozlišení nastavení napětí/proudů (CH1 a CH2): 10mV/1mA
V režimu (CV) přesnost nastavení napětí (CH1 a CH2): ≤ (0,01% měřené hodnoty +3mV, při proudu ≤ 3A)
V režimu (CV) přesnost nastavení napětí (CH1 a CH2): ≤ (0,02% měřené hodnoty +5mV, při proudu > 3A)
V režimu (CC) přesnost nastavení proudu (CH1 a CH2): ≤ (0,2% měřené hodnoty +3mA)
Hluk a šum (20Hz až 20MHz) na výstupech CH1 a CH2: ≤1mV RMS / ≤3mA RMS
Jmenovité výstupní napětí (přesnost)/proud CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, dá se přesně nastavit)/max. 3,2A
Hluk a šum (20Hz až 20MHz) na výstupu CH3: ≤2mV
Výstupní napětí/max. proud v kanálu CH4 (USB): 5V ± 0,25V/2A
Teplotní koeficient napětí//proud: ≤ 300ppm/°C // ≤ 300ppm/°C
Jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz)
Jištění (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm)
Jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm)
Rozměry (šířka x výška x hloubka): 240 x 168 x 347mm
Hmotnost: cca 10,2 kg
Hrubá hmotnost kartonu: 12 kg

Rozsah dodávky:
Laboratorní zdroj UDP3305C: 1 ks
Napájecí kabel: 1 ks
Kabel interface USB-A – USB-B (UT-D14): 1 ks
Sada připojovacích kabelů s krokodýlky: 1 sada
Náhradní pojistky: 1 ks
Návod k použití: 1 ks

Na objednávku komunikační kabel RS232: 1 ks
