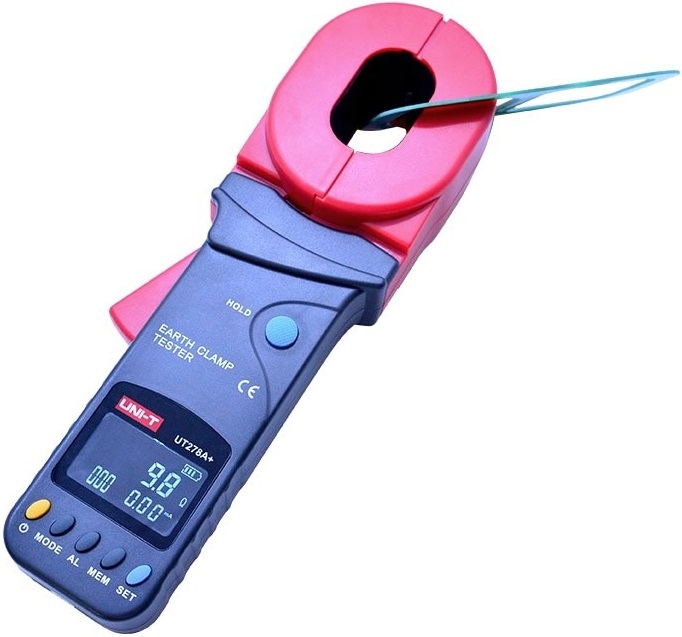

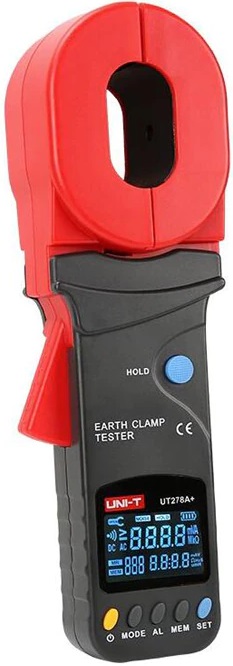

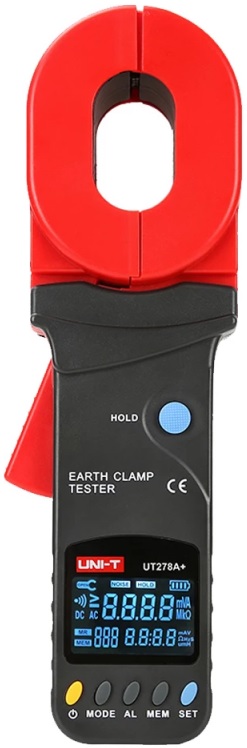

UT278A+ klešťový měřič zemních odporů UNI-T

Přístroj UT278A+ od výrobce UNI-T je klešťový tester zemnících odporů.
Na principu vzájemné indukce měří uzemňovací odpory bez rozpojování zemnících vodičů a bez pomocných elektrod, a to v uzemňovacích soustavách s více zemniči a spomocnou elektrodou is jedním zemničem.

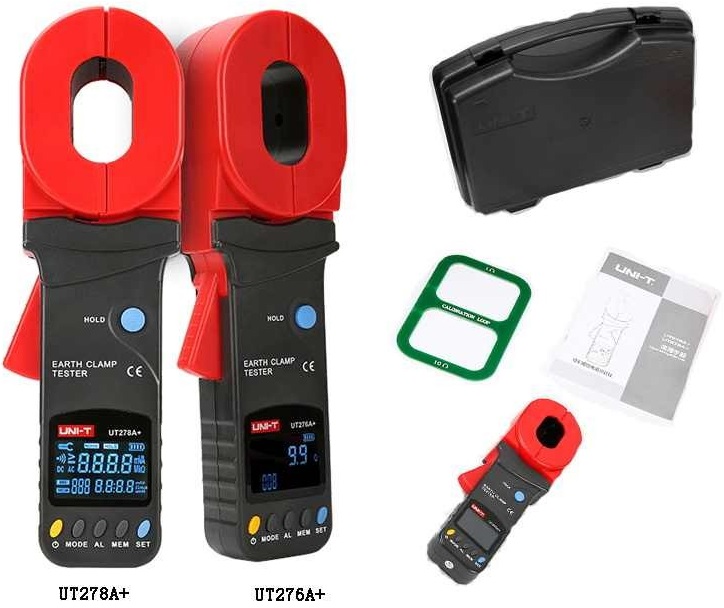

Na rozdíl od příbuzného přístroje UT276A+ má rozšířený rozsah měření odporů zemní smyčky až na 1200Ω a navíc dokáže měřit také unikající proudy v rozsahu 0,00mA až 20,0A.
Tester je navržen pro profesionální použití s ​​odolností vůči nárazům, prachu a vlhkosti a je řízen mikroprocesorem pro přesnou identifikaci odporu uzemnění včetně funkce rychlé filtrace rušivých signálů s využitím pokročilých aritmetických metod.

Přístroj měří odpor zemní smyčky od 0,01 Ω do 1200 Ω s rozlišením 0,001 Ω a unikající proudy 0 až 20A. Naměřené hodnoty se zobrazují na čtyřmístném podsvíceném displeji EBTN (světlé údaje na tmavém pozadí) a současně lze hodnoty uložit do interní paměti (až 300 skupin hodnot) a později je přenést do PC přes zabudované rozhraní RS232.

Vyrobeno podle bezpečnostní regulace IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečištění 2); IEC61010-031.

Vlastnosti:
rozsah měření odporů zemní smyčky: 0 až 1200Ω
rozlišení 0,001 Ω
rozsah měření unikajících proudů zemní smyčkou: 0 až 20,0A
rozlišení 0,01A
automatické nastavení rozsahu
čtyřmístný displej EBTN
současné zobrazení odporu a proudu na jednom displeji
nastavení limitu odporu se zvukovou indikací překročení
filtrace rušivých signálů
vysoká spolehlivost a odolnost, dvojitá izolace
automatická kalibrace a kalibrační odporová smyčka
možnost uložení až 300 sestav naměřených dat
přenos dat do PC
napájení 4ks alkalické 1,5V baterie AA
indikace slabé baterie

Technické parametry:
metoda měření: vzájemná indukce
rozsah měření odporů zemní smyčky: 0 až 1200Ω

Rozlišení a přesnost měření odporu zemní smyčky:
v podrozsahu 0,01 až 0,099 Ω: 0,001Ω ± (1% + 0,01Ω)
v podrozsahu 0,1 až 0,99 Ω: 0,01Ω ± (1% + 0,01Ω)
v podrozsahu 1 až 49,9 Ω: 0,1Ω ± (1% + 0,1Ω)
v podrozsahu 50 až 99,5 Ω: 0,5Ω ± (1,5% + 0,5Ω)
v podrozsahu 100 až 199 Ω: 1Ω ± (2% + 1Ω)
v podrozsahu 200 až 395 Ω: 5Ω ± (5% + 5Ω)
v podrozsahu 400 až 590 Ω: 10Ω ± (10% + 10Ω)
v podrozsahu 600 až 880 Ω: 20Ω ± (20% + 20Ω)
v podrozsahu 900 až 1200 Ω: 30Ω ± (25% + 30Ω)

Rozlišení a přesnost měření proudů unikajících zemní smyčkou:
v podrozsahu 0,00mA až 9,95mA: 0,01mA ± (2,5% + 1mA)
v podrozsahu 10,0mA až 99,0mA: 0,1mA ± (2,5% + 5mA)
v podrozsahu 100mA až 300mA: 1mA ± (2,5% + 10mA)
v podrozsahu 0,3A až 2,99A: 0,01A ± (2,5% + 0,1A)
v podrozsahu 3,0A až 9,9A: 0,1A ± (2,5% + 0,3A)
v podrozsahu 10,0 až 20,0A: 0,1A ± (2,5% + 0,5A)

Rozměry displeje EBTN: 47 x 28,5 mm
Frekvence měření: 2x / sec
Současné zobrazení odporu a proudu na jednom displeji
Rozevření kleští: 32 mm
Otvor kleští: oválný 32 x 55 mm
Filtr interferenčních signálů: ano
Vizuální a zvukový alarm: ano
Indikace přesahu rozsahu: ano, symboly "OL Ω", "L0,01Ω", "OL A"
Indikace příliš velkých rušivých proudů: ano, symbol "NOISE"
Úložiště dat: ano, pro 300 skupin
Rozhraní pro přenos dat do PC: RS232

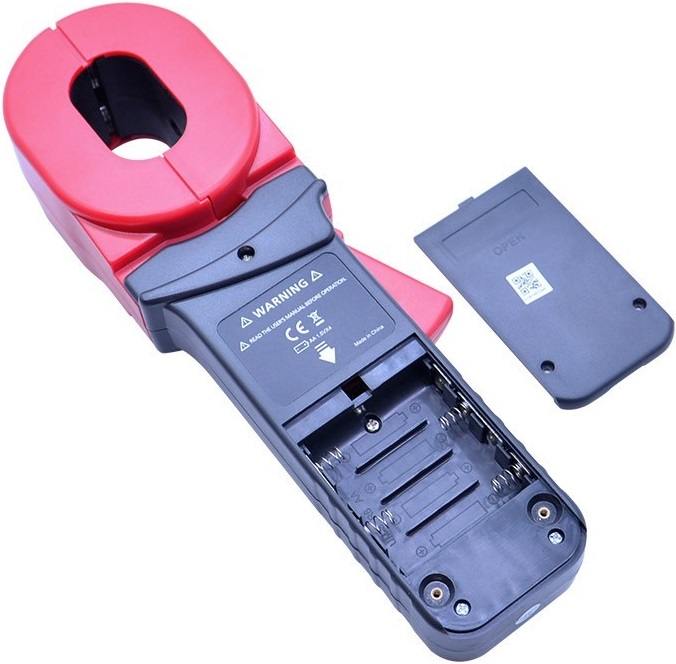

Napájení: 6V (4ks baterie 1,5V/AA, LR6)
Spotřeba: max. 50ma
Indikace slabé baterie: ano
Automatické vypnutí: ano, po 5 minutách

Odpor izolace krytu přístroje: více než 20MΩ (500V mezi obvodem a obalem)
Odolnost krytu vůči napětí: 3700V / RMS AC (mezi obvodem a obalem)
Maximální vnější magnetické pole: <40A / m
Maximální vnější elektrické pole: <1V / m
Kategorie: CAT Ill 300V, CAT IV 150V (IEC61010-1)
Provozní teplota okolí a relativní vlhkost: 23°C ± 5°C, vlhkost <75%

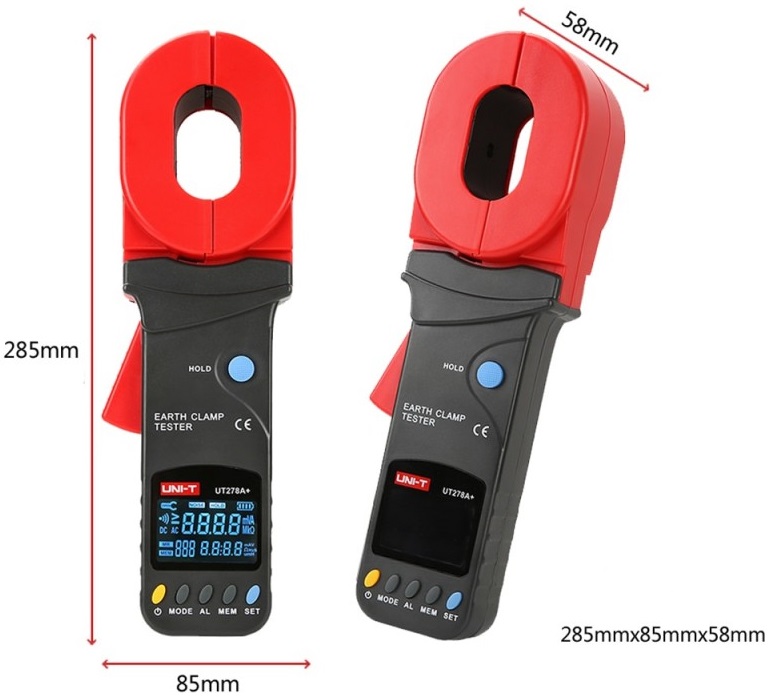

Rozměry D x Š x V: 285mm x 85mm x 58mm
Hmotnost: 1180g (včetně baterií)

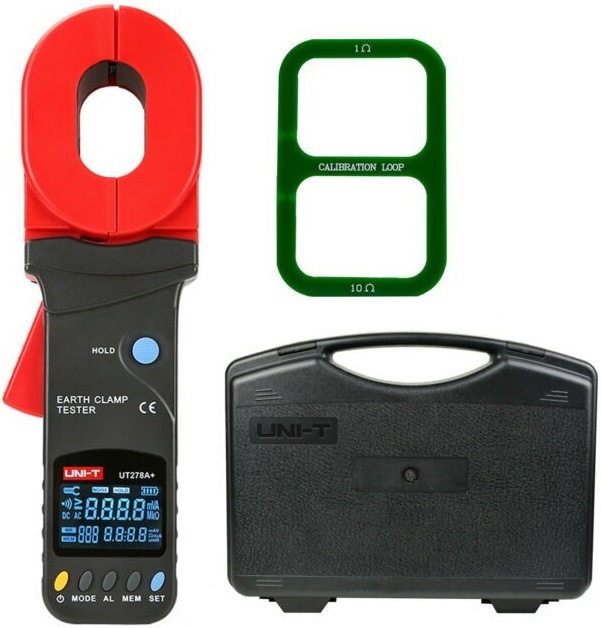

Rozsah dodávky :
Tester UT278A+: 1 ks
Testovací (kalibrační) smyčka 1Ω a 10Ω: 1 ks
Baterie 1,5 V/AA (LR6): 4ks
