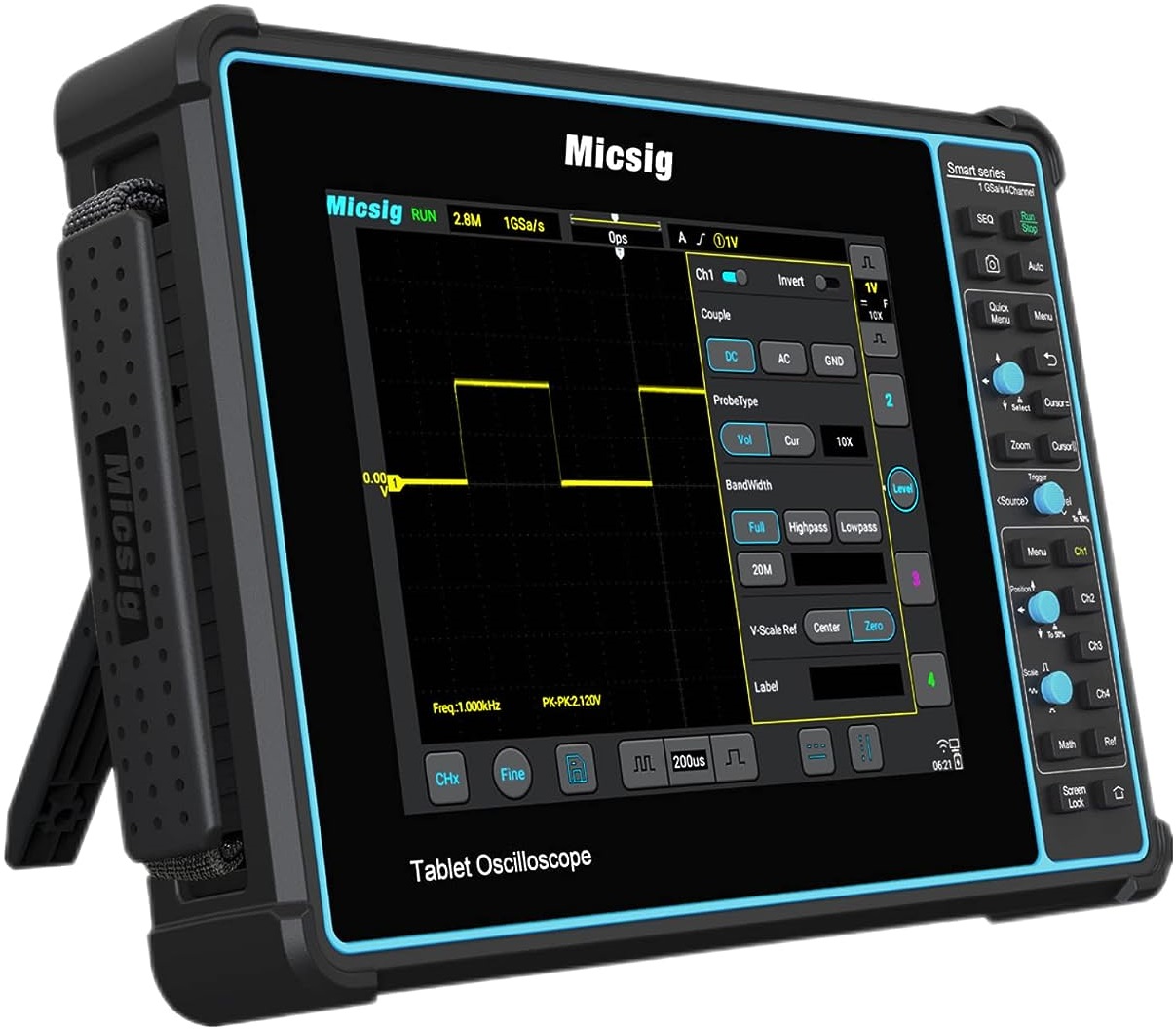

Micsig STO1004 - Scopemetr

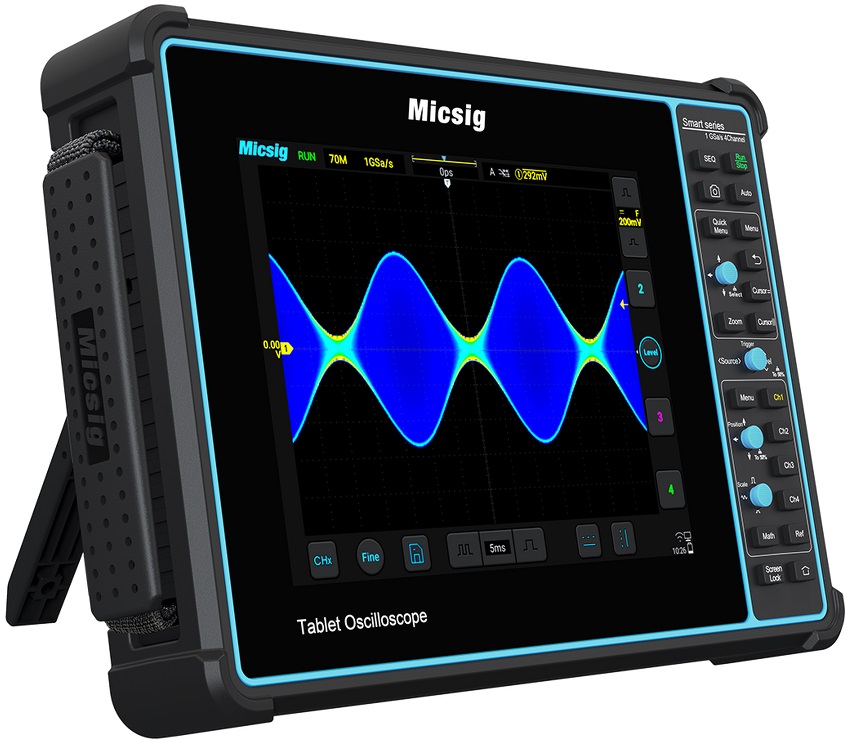

Přenosný čtyřkanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Inteligentní osciloskopy řady Micsig Smart Tablet Oscilloscope - STO1000 využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky. Disponují velkou hloubkou paměti, Wi-fi rozhraním, dekódováním sériových sběrnic a dalšími funkcemi. Integrovaný akumulátor nabízí měření kdekoli je to potřeba.
Řada osciloskopů Micsig Smart Tablet Oscilloscope - STO1000 využívá nejnovější technologii dotykových 8" průmyslových obrazovek a nový vylepšený systém hardwaru a softwaru.
STO1000 je vybavený vysoce citlivým digitálním spouštěcím systémem, podporuje spouštění a dekódování sériovou sběrnicí a má bohatou nabídku měřicích a matematických funkcí. Obsahuje funkce digitálního filtru, 256-úrovňého stupňování intenzity a funkci zobrazení intenzity pomocí barev.
Integrováno je rozhraní Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externí spouštění. V kombinaci s patentovanou technologií unikátního dotykového algoritmu společnosti Micsig, STO1000 nabízí uživatelům bezkonkurenční provozní zkušenosti.
Hlavní parametry
Digitální čtyřkanálový osciloskop s šířkou pásma 100 MHz
Vzorkování v reálném čase až 1 GS/s
Náběžná hrana ≤ 3,5 ns
Možnost aktivace high pass a low pass filtru, 20 MHz omezení pásma
Hloubka paměti 70 Mpts (jeden kanál),
Maximální zachycení 130 000 wfm/s (verze E)
Dekódování sběrnic UART, CAN, LIN, SPI, I2C, 1553B (volitelně), 429 (volitelně)
256 úrovní intenzity při zobrazení dosvitu (výskyt je jasnější pro častější události) a funkce zobrazení teplotou barvy (častý výskyt je prezentován červenou barvou a méně častý modrou barvou)
Frekvenční spektrální analýza FFT
Matematické funkce s automatickým měřením až 31 parametrů (současné zobrazení až 10 parametrů)
Možnost uložení a zobrazení referenčních signálů
Kurzory a funkce ZOOM
Režim YT a XY
Záznam videa

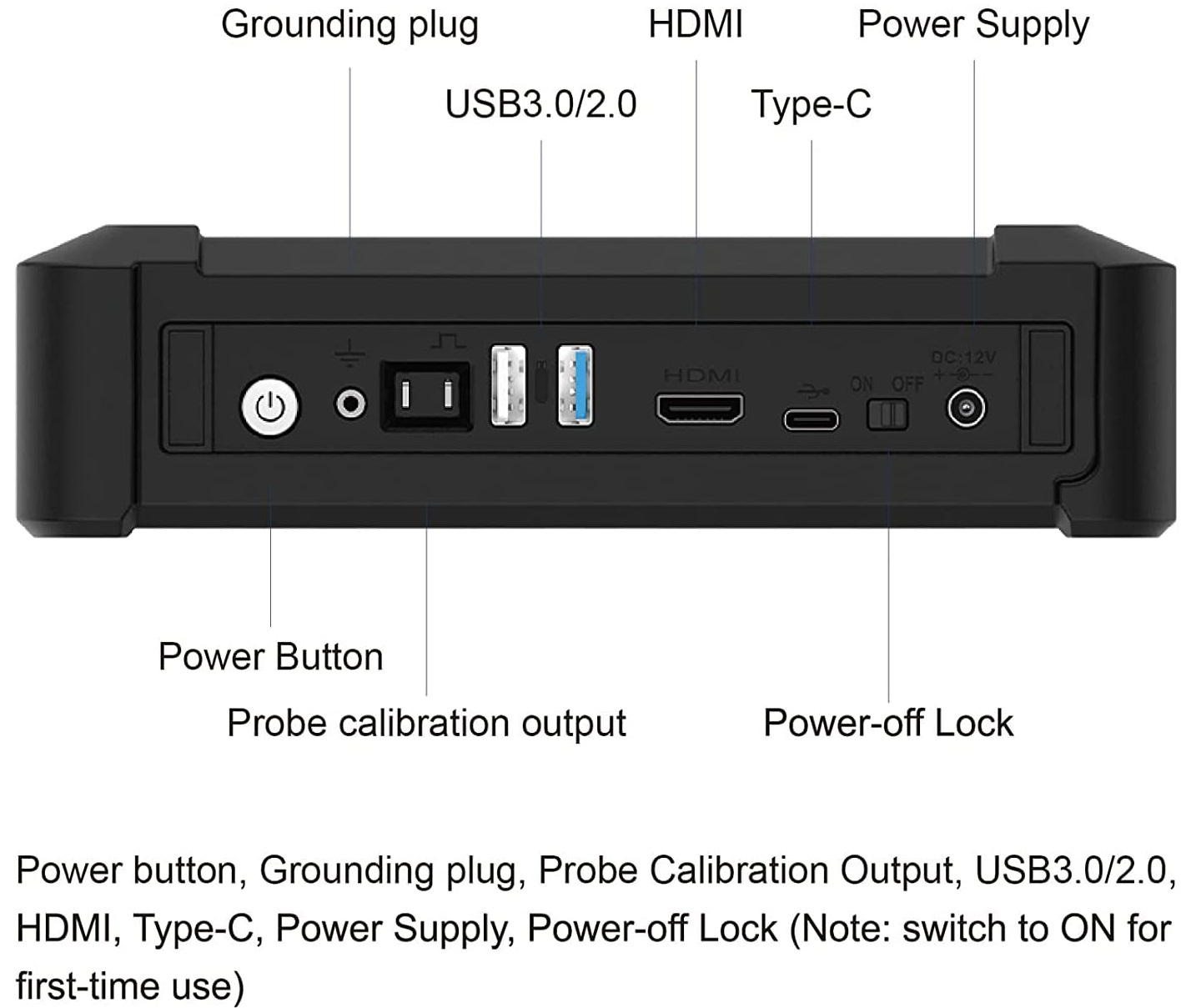

Komunikace a ukládání dat
Vestavěná 32 GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
Rozhraní USB 3.0/2.0 a Typ-C
USB HOST pro připojení externí paměti USB
USB DEVICE pro připojení přístroje k PC
LAN, Wifi
HDMI rozhraní pro projekci na větších obrazovkách a projektorech (vhodné pro prezentační a výukové aplikace)
Dálkové ovládání pomocí iOS nebo Android aplikace
Další funkce a parametry
Barevný dotykový 8‘‘ displej s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků
Nové UPI (Universal Probe Interface) rozhraní pro snadné automatické nastavení sond a jejich napájení. Stále ale zachována možnost připojení běžných BNC sond

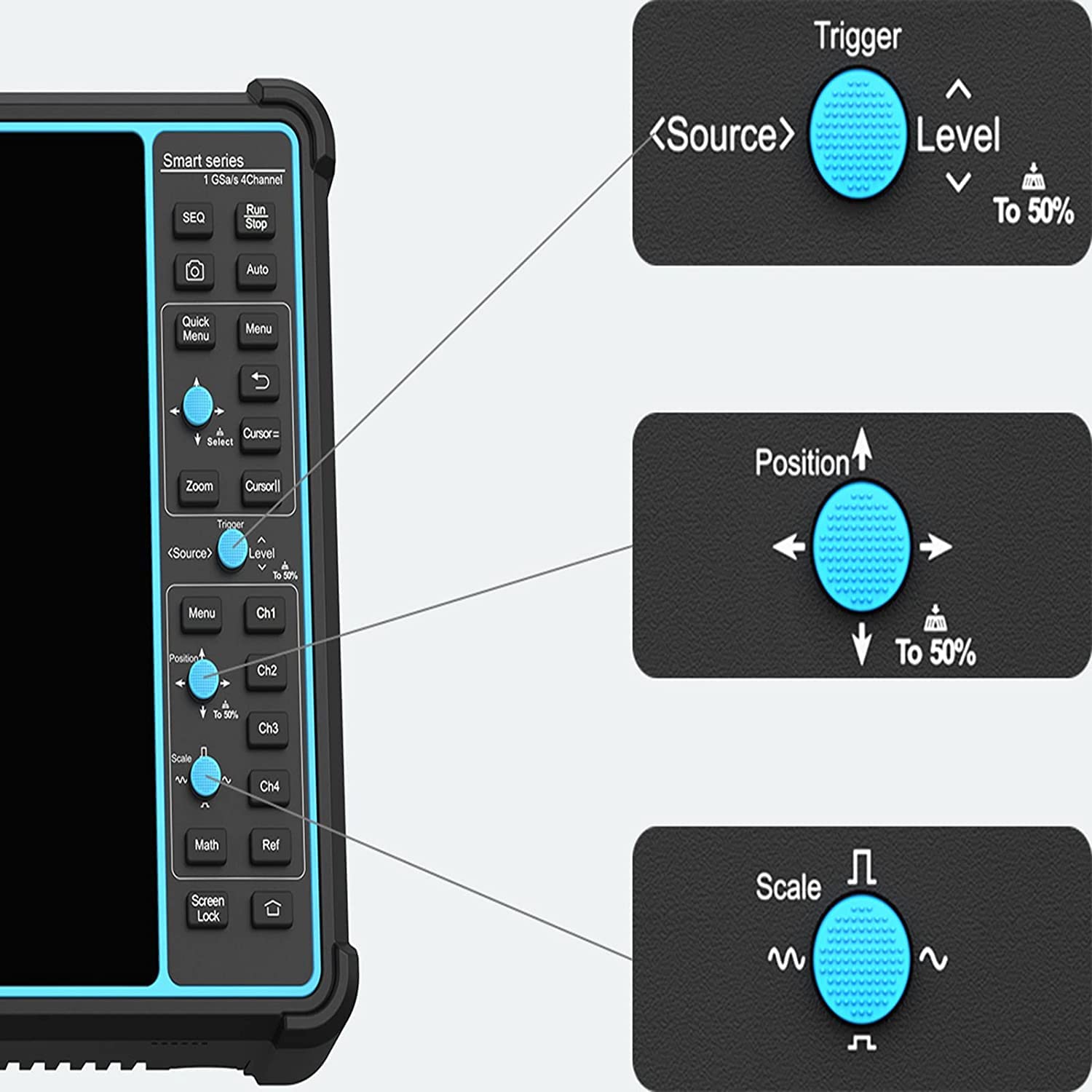

Vysoce kvalitní tlačítka a knoflíky pro jednoduché ovládání. Nové integrované joystiky pro ještě snadnější ovládání
Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
Podpora vícebodového dotyku pro snadné ovládání Multi-Touch
Podpora softwarové klávesnicepro zrychlené zadávání textu

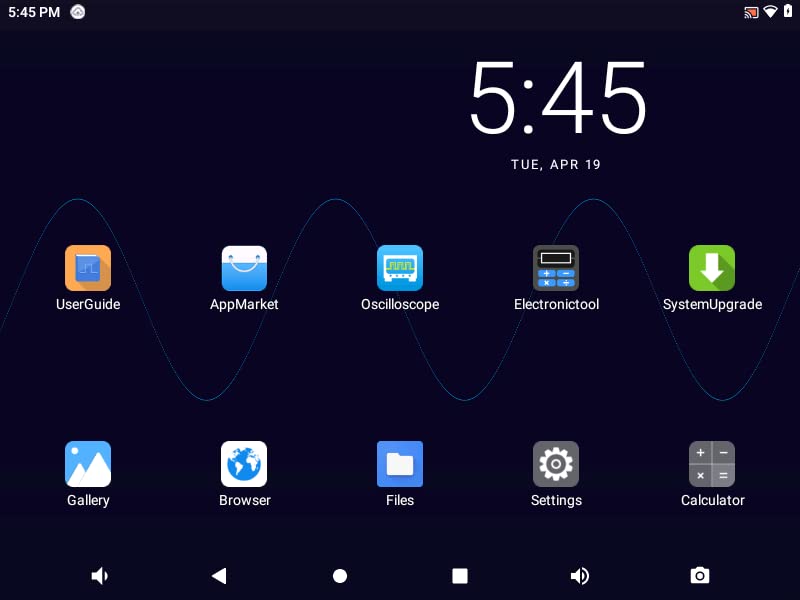

OS Android s možností instalace dalších aplikací třetích stran
Automatické online aktualizace při připojení k internetu
Zámek tlačítka On/Off pro zamezení nechtěného zapnutí nebo vypnutí (např. při transportu)
Možnost ovládání pomocí připojené USB myši

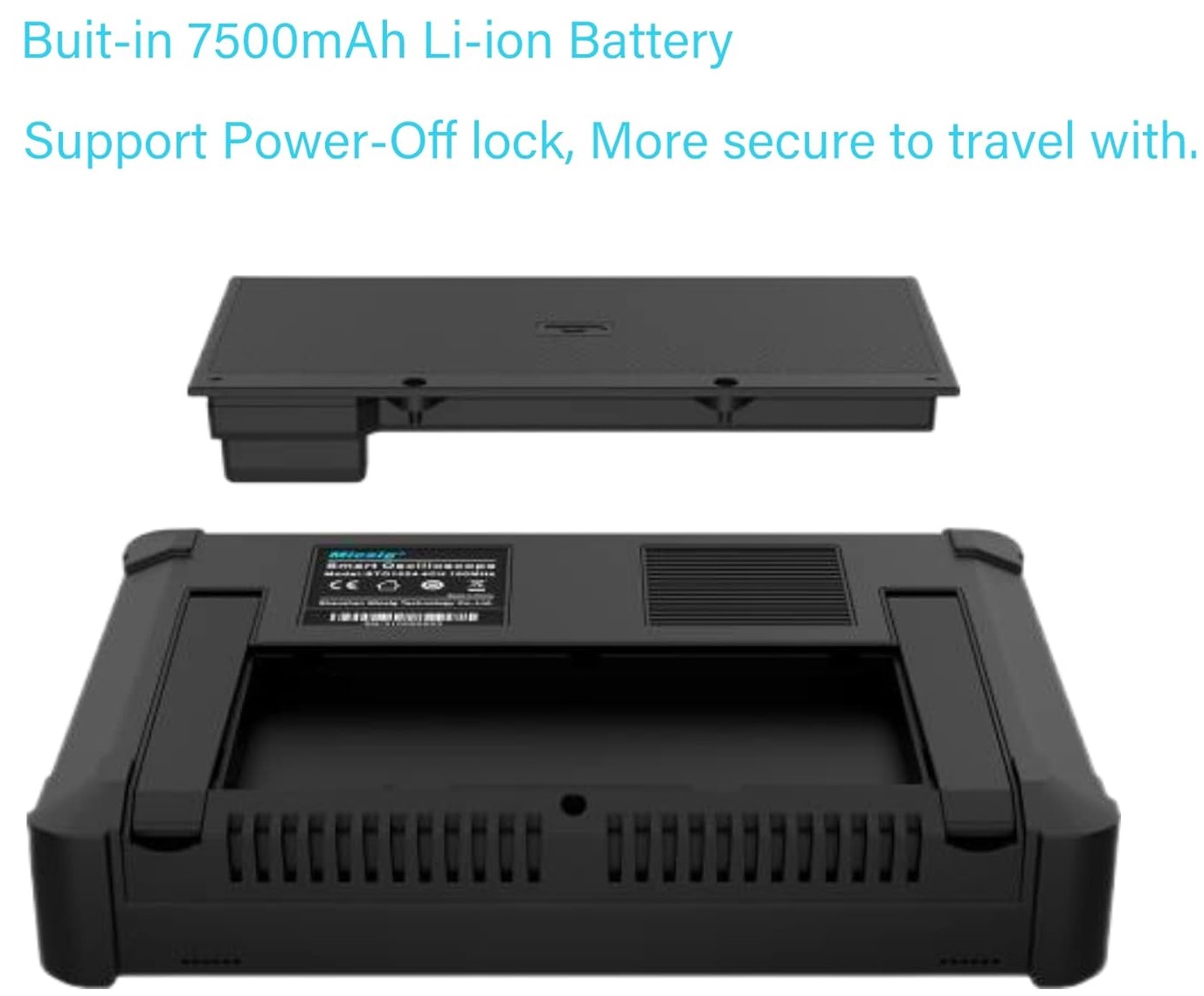

Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
Rozměry 265 x 192 x 50 mm
Hmotnost 1,9 kg
Bezpečnostní kategorie CAT I / 300 V
Rozsah dodávky:
Scopemetr Micsig STO1004, 4 ks sond, poutko na ruku, ochranný film pro LCD, Li-Ion akumulátor, síťový adaptér a návod k obsluze
