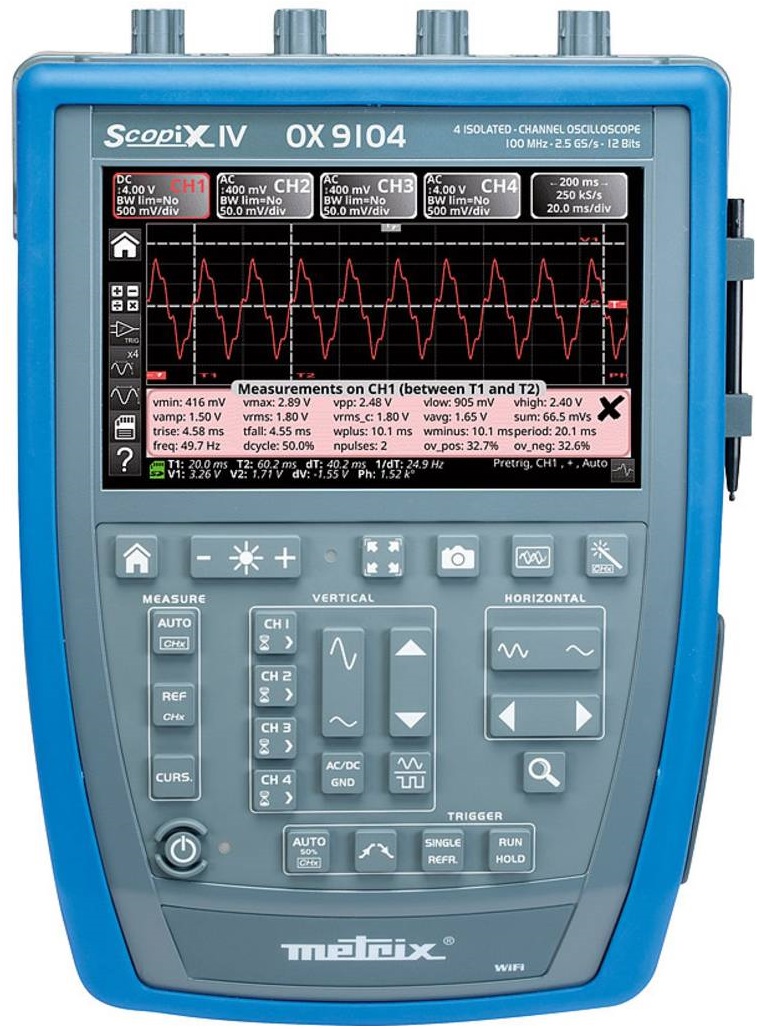

METRIX OX 9104 Scopemetr, digitální osciloskop Scopix

Moderní a ergonomické provedení řady Scopix IV nabízí svým uživatelům maximální komfort a jednoduchost ovládání s lokalizací do 15 jazyků. Nejmodernější hardware přístroje umožňuje integraci široké škály funkcí, pohodlné ovládání pomocí barevného TFT displeje s dotykovým ovládáním, dlouhou dobu provozu díky Li-Ion akumulátorům a to vše při zachování kompatkních rozměrů s vysokým krytím IP54.



Šířka pásma 100 MHz

4 galvanicky oddělené kanály – 600 V / CAT III (1000 V s daptérem HX0095 - PROBIX - volitelné příslušenství)

Vertikální citlivost 16 rozsahů 2,5 mV až 200 V / dílek s 12-bitovým převodníkem

Horizontální citlivost 35 rozsahů 1 ns až 200 s / dílek

Vzorkování 2,5 GSa/s pro jednorázové a 100 GSa/s pro opakované děje, hloubka paměti 100 kpts

Současné zobrazení 4 průběhů a 4 referencí na displeji v režimu celé nebo dělené obrazovky

Současné zobrazení až 2500 hodnot na obrazovce (vektory s interpolací)

Nastavení převodu sond 1/10/100/1000:1 (sondy i jiných výrobců s adaptérem HX0031 - PROBIX - volitelné příslušenství)

Možnost omezení šířky pásma pomocí filtrů 15 MHz, 1,5 MHz a 5 kHz

Vstupní impedance 1 MΩ ± 0,5%

Režimy zobrazení obálka, vektory, akumulace, průměrování (2 až 64), XY, FFT

Režimy spouštění hranou, velikostí impulzu, počtu, zpoždění

Automatická měření až 20 parametrů signálu, odečítání pomocí kurzorů

Matematické funkce jednotlivě definované pro každý kanál

FFT analýza na všech kanálech z 2500 měření s lineárním i logaritmickým zobrazením, různé tvary oken, vysoký dynamický rozsah

MULTIMETR

Měření na 4 kanálech

TRMS multimetr 8000 digitů

Měření napětí V, odporu R, kapacity C, frekvence f, výkon P (činný, jalový, zdánlivý), teploty T (termočlánkem s HX0035B - PROBIX, odporovým Pt100 HX0036 - PROBIX - volitelné příslušenství)

Test propojení a diod

Funkce MIN, MAX. REL

Grafický záznam dat do paměti s časovou značkou



Harmonická analýza na 4 kanálech až do 63. harmonické

Frekvence první harmonické 40 až 450 Hz

Současné měření Vrms, THD, zvolená složka (% vůči základní složce, fáze, frekvence, Vrms)



Záznam údajů na všech kanálech

Nejkratší interval záznamu 0,2 s (1 soubor maximálně 100 000 měření, délka záznamu při 0,2 s je cca 5h30min)

Při delším záznamu přístroj generuje automaticky další soubory pro kontinuální záznam dat



Barevný dotykový LCD 7" WVGA TFT 800x480, podsvícený pomocí LED

Dotykové ovládání odpovídající ikonám systému ANDROID s možností nastavení barev kanálů

Interní paměť 1 GB rozšiřitelná o μSD (SD 2 GB, SDHC 4-32 GB, SDXC>32 GB)

Možnost ukládání nastavení přístroje do souboru

Integrovaný WEB-server pro vzdálené ovládání přístroje

Komunikace pomocí USB (12 Mb/s)

Komunikace pomocí Ethernetu (100 baseT) s integrovaným DHCP serverem a podporou síťového tisku ve formátu .png

Komunikace pomocí Wifi (připojení k existující síti nebo hotspot) s integrovaným DHCP serverem a podporou síťového tisku ve formátu .png

Software ScopeNet pro práci s naměřenými daty (PC a Android zařízení)

Software ScopeAdmin pro správu více zařízení (PC a Android zařízení)

Dálkové ovládání pomoco SCPI příkazů

Až 8 hodin provozu z akumulátoru Li-Ion s možností výměny uživatelem. Dobití pomocí rychlonabíječka za cca 2 hodiny, nastavitelný pohotovostní režim

Provozní teplota 0 až 40 °C

Rozměry 292,5 x 210,6 x 66,2 mm

Krytí IP54

Elektrická bezpečnost CAT III/600 V



Typ Digitální

Zobrazení LCD dotykový

Šířka pásma 100 MHz

Počet vstupů 4

Izolované vstupy ano Ano

Vzorkovací rychlost 2,5 GS/s

Opakované děje 100 GS/s

Vertikální rozlišení 12 Bit

Citlivost vstupu / dílek 2,5 mV … 200 V

Časová základna / dílek 1 ns … 200 s

Multimetr Ano

Analýza sběrnic - BUSHealth Ne

Rozhraní NFC Ne

Provoz na baterie Ano

El. bezpečnost CAT 3
