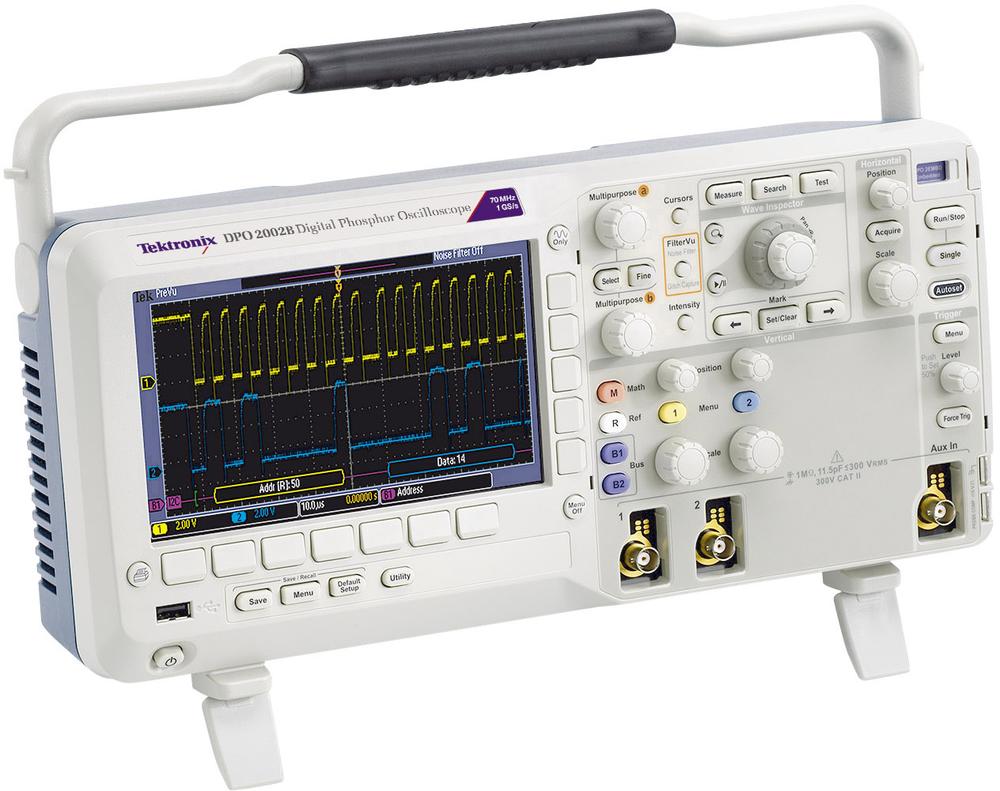

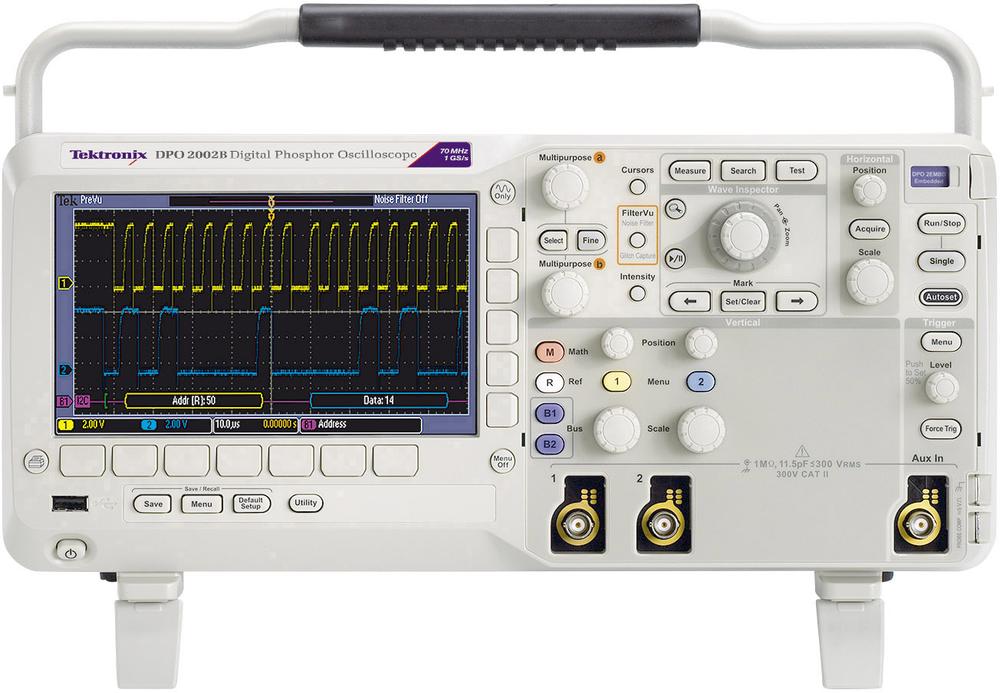

DPO2002B digitální osciloskop 2 kanály, 70 MHz Tektronix

Digitální osciloskop DPO2002B nabízí výkonnost a funkčnost pro zobrazování signálů a poskytování rychlého řešení Vašich problémů. Hloubka paměti je 1 Mpts na všech kanálech, sériový datový tok, spouštění, dekódování a možnost analýzy a variabilní low-pass filtr, který umožňuje pokrýt všechny detailní signály až do plné šířky pásma osciloskopu, vše dohromady v kompaktním designu.



Displej TFT (112 320 barev)

Velikost obrazovky 17,7 cm

Rozsah časové základny 4 ns/DIV - 100 s/DIV

Vertikální vychylování 2 mV/DIV - 5 V/DIV

Vstupní impedance 1 MΩ

Vstupní spojení AC, DC, GND

Rozsah vstupního napětí 300 V(DC + špička AC)

Napájení 100 - 240 V/AC

Hmotnost 3,6 kg

Vzorkovací frekvence na kanál 1 GSa/s

Šířka pásma 70 MHz

Počet analogových vstupů 2

Vlastnosti osciloskopu S pamětí (DSO)

Typ osciloskopu Digitální osciloskop

Hloubka paměti na kanál 1

kalibrováno dle ISO

Typ (výrobce) DPO2002B

Typ/rozlišení displeje 480 x 234 px

Rozhraní USB

Kategorie měření CAT II 300 V

Rozlišení 8 Bit

Vzorkovací kmitočet 1 GS/s

Rozměry (vxšxd) 180x377x134 mm



Komfortní spouštěč

Barevný širokoúhlý displej

Funkce Zoom/Pan

Funkce Play/Pause

Funkce Search Marks

Funkce Previous/Next

Rozhraní USB

Volitelné příslušenství: Sběrnicový displej

Bitový vzor spouštění

Dekódování sběrnic

Tabulka událostí

Funkce Search



Rozsah dodávky :

Sonda P2221 200 MHz 1x/10x

OpenChoice® Desktopsoftware

NI LabVIEW SignalExpress™ Tektronix Edition LE

Kalibrační certifikát ISO

Síťový kabel

Návod k obsluze
