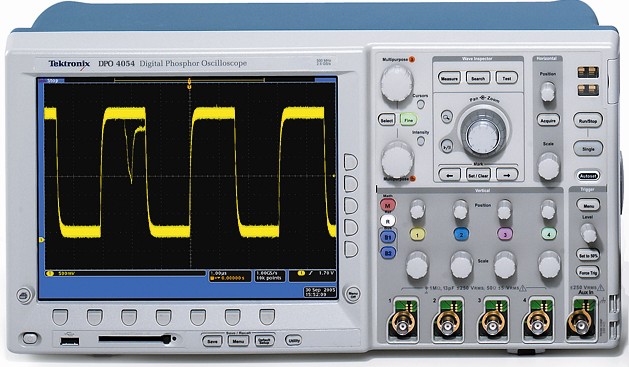

DPO4054B digitální osciloskop 4 kanály, 500 MHz Tektronix

Série osciloskopů DPO4000 zahrnuje modely od 350 MHz do1 GHz a je vybavena revoluční funkcí Wave Inspector™ - nástroj pro rozpoznávání, efektivní zobrazení, navigaci a analýzu uložených signálových dat. K dalším funkcím nového přenosného DPO4000 patří spouštěcí tlačítko, programování protokolu, funkce USB Plug and Play, 10,4" XGA displej a hlavně malé rozměry, které zjednodušují vývojové práce a zvyšují produktivitu. Řada DPO4000 jde vstříc velmi náročným požadavkům na ladění vestavěných systémů.



Vestavěné systémy (Embedded Systems) neodmyslitelně patří do našich každodenních životů, především ve spotřební elektronice. Jsou použitelné v automobilových, lékařských, počítačových, komunikačních, stavebních technologiích, ale také v průmyslu nebo letectví. Všechny tyto přístroje (tiskárny, bankomaty, systém ABS apod.) dosud vzájemně komunikovaly s okolním světem prostřednictvím široké paralelní sběrnice. Paralelní sběrnice byly nahrazeny sběrnicí sériovou - I²C a SPI a CAN. Po sériové sběrnici lze přijímat jednotlivé signály jako informace o adrese, ovládání, datech a synchronizaci. Pro praktičnost byly do série DPO4000 integrovány přepínače kódových slov, nástroje pro dekódování protokolů a analytické funkce. Debugování při návrhu elektronických systému se rázem zjednoduší.



Snímání tvaru vlny (trvalé): >50.000

Displej barevný TFT displej

Velikost obrazovky 26,4 cm

Rozsah časové základny 1 ns - 1000 s/div

Vertikální vychylování 1 mV - 10 V / dílek

Vstupní impedance 1 MΩ;50 Ω

Vstupní spojení AC, DC

Rozsah vstupního napětí 300 V

Napájení 115 V AC; 230 V/AC

Hmotnost 5 kg

Rozměry (vxšxd) 229x439x137 mm

Kalibrace možná podle ISO / DAkkS

Šířka pásma 500 MHz

Rozlišení 11 Bit

Počet analogových vstupů 4

Typ/rozlišení displeje 1024 x 768 px

Vzorkovací frekvence na kanál (GSas) 2.5 GSa/s

Rozhraní USB · Ethernet · LXI

Vlastnosti osciloskopu S pamětí (DSO)

Hloubka paměti na kanál 20

Kategorie měření CAT II 300 V

Typ osciloskopu Digitální osciloskop

4 kanály

26,4 cm (10,4") XGA displej

Wave Inspector™ pro efektivní analýzu

Max. rozsah signálů: 50 000

Současné zobrazení YT a XY

Vertikální/horizontální histogramy

Síťové, USB a VGA rozhraní



Rozsah dodávky :

4 pasivní měřicí sondy TPP0500, 10:1

Software

Kalibrační certifikát z výroby

Síťový kabel

Taška na příslušenství
