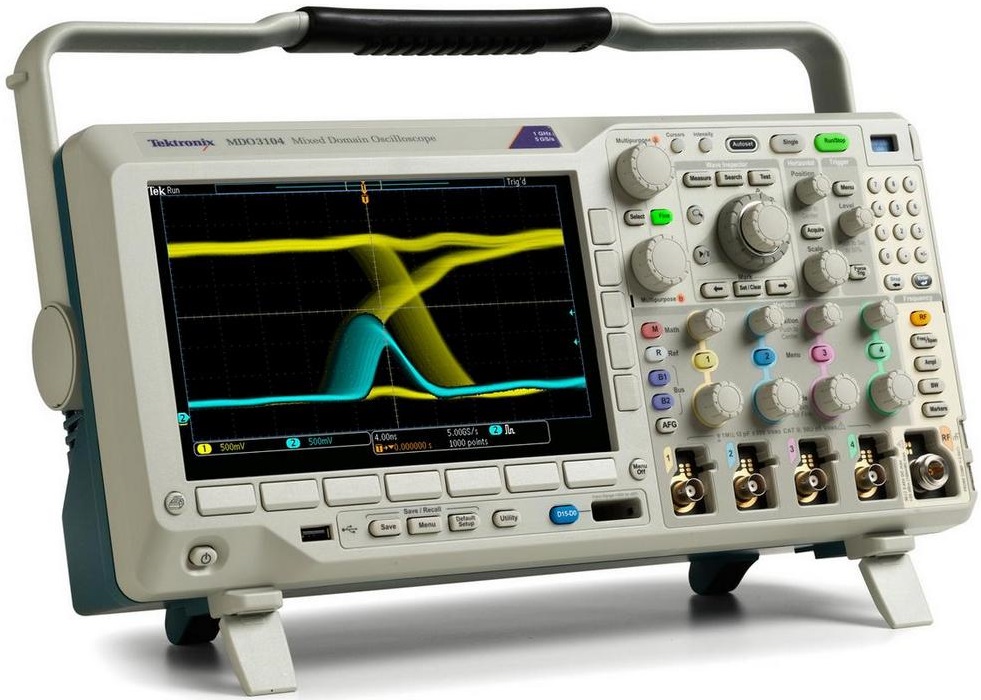

MDO3014 digitální osciloskop 4 kanály, 100 MHz Tektronix

Osciloskop Mixed Domain MDO3000 obsahuje šest vestavěných zařízení, například spektrální analyzátor a funkční generátor a umožňuje tak přenášet analogové, digitální a HF signály pouze pomocí jednoho osciloskopu. Dokonce můžete přidat zařízení a analytické funkce, nebo aktualizovat šířku pásma.



4 analogové kanály

16 digitálních kanálů (volitelné)

Šířka pásma: 100 MHz

Rychlost snímání: 2,5 GS/s

Paměť pro uložení: 10 milionů bodů

Spektrální analyzátor 9 KHz - 100 MHz (volitelně až do 3 GHz)



Barevný TFT displej

Velikost obrazovky 22,9 cm

Rozsah časové základny 1 ns - 1000 s/div

Vertikální vychylování 1 mV - 10 V/div

Vstupní impedance 1 MΩ;75 Ω;50 Ω

Vstupní spojení AC, DC

Rozsah vstupního napětí 300 V

Napájení 115 V/AC;230 V/AC

Hmotnost 4,2 kg

Kalibrace možná podle ISO / DAkkS

Vzorkovací frekvence na kanál (GSas) 2.5 GSa/s

Rozměry (vxšxd) 203x417x147 mm

Rozhraní USB · Ethernet

Počet analogových vstupů 4

Kategorie měření CAT II 300 V

Šířka pásma 100 MHz

Rozlišení 11 Bit

Vlastnosti osciloskopu S pamětí (DSO) · mixovaný signál (MSO) · spektrální analyzátor · funkční generátor · funkce multimetru

Hloubka paměti na kanál 10

Až 6 zařízení v jednom

Spektrální analyzátor zvlášť

Arbitrární generátor funkcí

DVM

Frekvenční čítač

Logický analyzátor

Protokolový analyzátor

Vlastnosti



Osciloskop pro smíšené domény - integrovaný spektrální analyzátor

Navigace Wave Inspector®

Integrovaný, aktualizovatelný arbitrární a funkční generátor

Integrovaný, aktualizovatelný logický analyzátor

Integrovaný digitální voltmetr a frekvenční čítač

Extrémně malé rozměry

Aktualizovatelný



Rozsah dodávky :

Pasivní sonda TPP0250 pro analogový kanál

Adaptér N - BNC

Dokumentační CD

Brašna na příslušenství

Síťový kabel
