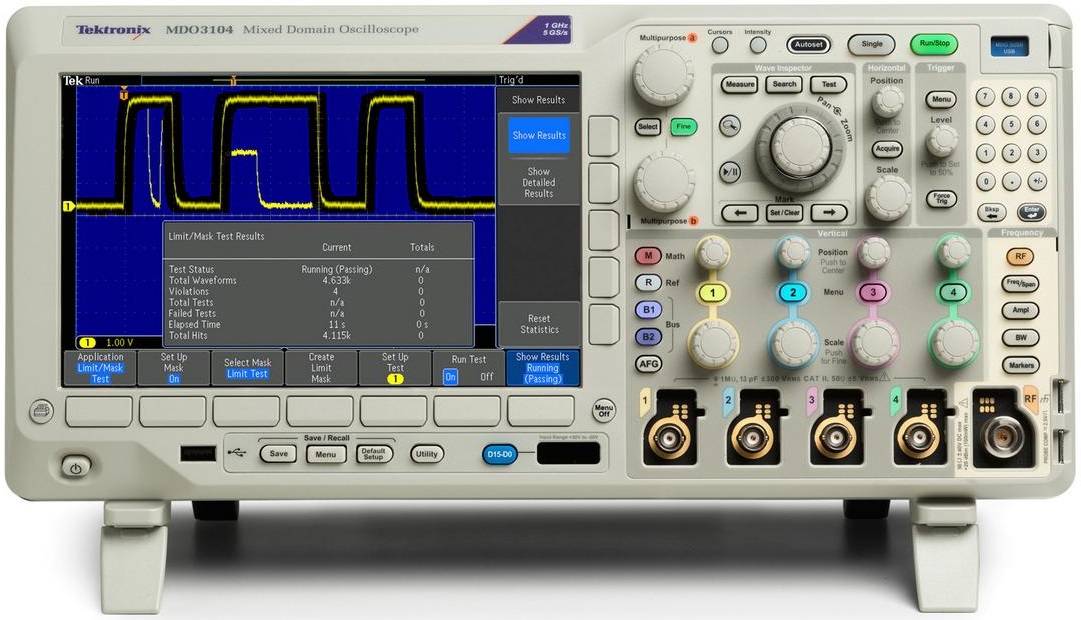

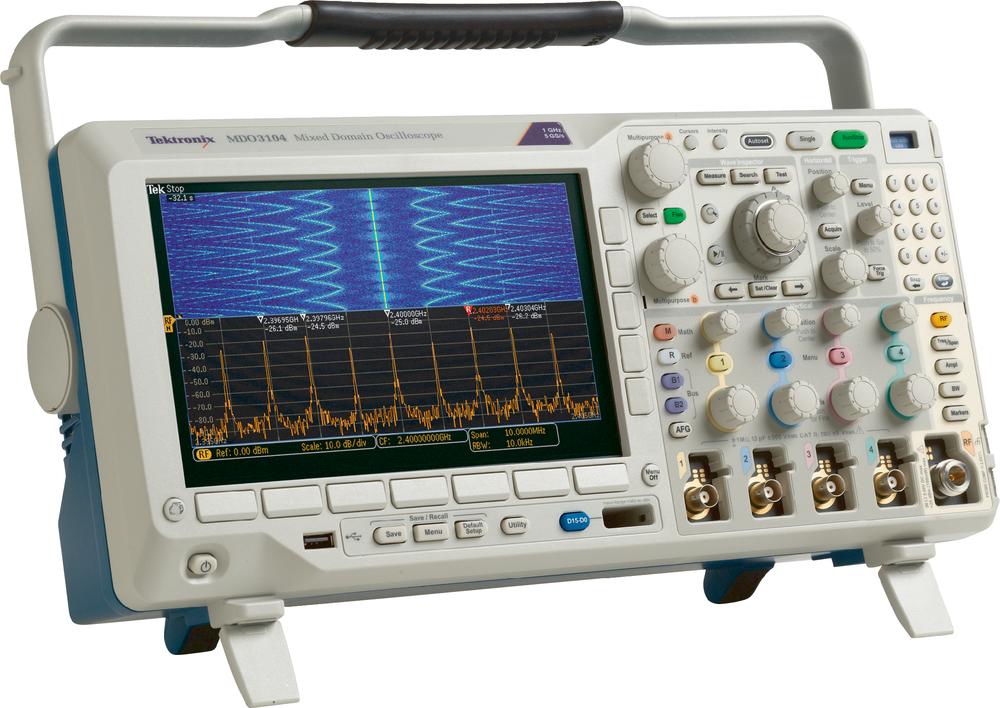

MDO3054 digitální osciloskop 4-kanály, 500 MHz Tektronix

Osciloskop obsahuje celou řadu vestavěných funkčních bloků, například spektrální analyzátor a funkční generátor. Umožňuje snímat analogové, digitální a VF signály.



4 analogové kanály

16 digitálních kanálů (volitelně)

Šířka pásma 500 MHz

Rychlost snímání: 2,5 GSa/s

Paměť: 10 mil. bodů

Spektrální analyzátor 9 KHz - 500 MHz (až 3 GHz volitelně)

Displej barevný TFT displej

Velikost obrazovky 22.9 cm

Rozsah časové základny 1 ns - 1000 s/div

Vertikální vychylování 1 mV - 10 V/div

Vstupní impedance 1 MΩ;75 Ω;50 Ω

Vstupní spojení AC, DC

Rozsah vstupního napětí 300 V

Napájení 115 V/AC;230 V/AC

Hmotnost 4,2 kg

Rozměry (šxvxd) 417x203x147 mm

Kalibrace možná podle ISO / DAkkS

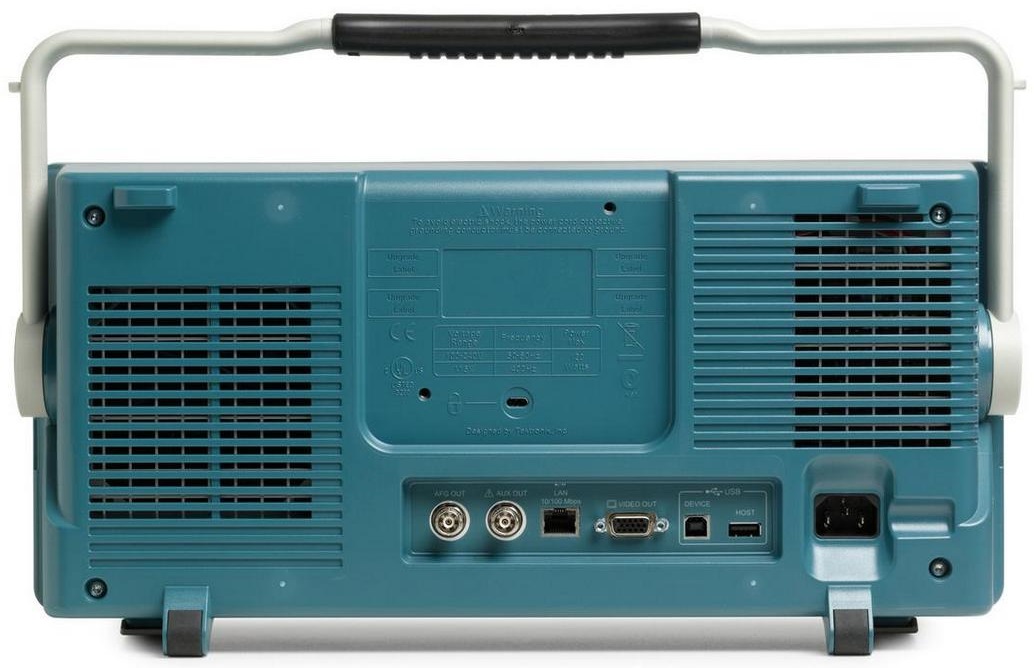

Rozhraní USB · Ethernet

Vzorkovací frekvence na kanál (GSas) 2.5 GSa/s

Rozlišení 11 Bit

Kategorie měření CAT II 300 V

Vlastnosti osciloskopu S pamětí (DSO) · mixovaný signál (MSO) · spektrální analyzátor · funkční generátor · funkce multimetru

Hloubka paměti na kanál 10

Šířka pásma 500 MHz

Počet analogových vstupů 4

Až 6 zařízení v jednom

Spektrální analyzátor zvlášť

Arbitrární generátor funkcí

DVM

Čítač frekvencí

Logický analyzátor

Protokolový analyzátor

Osciloskop pro smíšené domény - integrovaný spektrální analyzátor

Navigace Wave Inspector®

Integrovaný, aktualizovatelný arbitrární a funkční generátor

Integrovaný, aktualizovatelný logický analyzátor

Integrovaný digitální voltmetr a frekvenční čítač

Extrémně malé rozměry

Aktualizovatelný



Rozsah dodávky :

Pasivní sonda TPP0500B pro analogový kanál

Adaptér N - BNC

Brašna na příslušenství

Napájecí kabel
