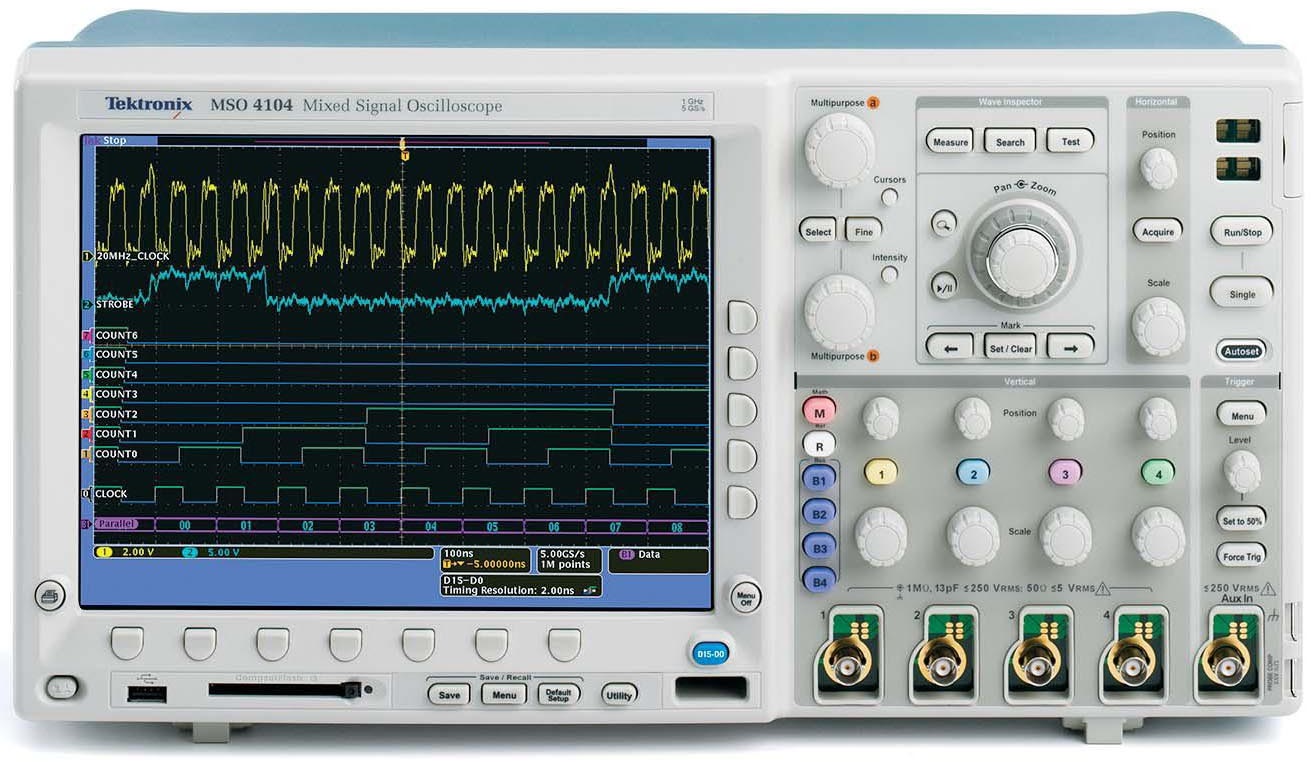

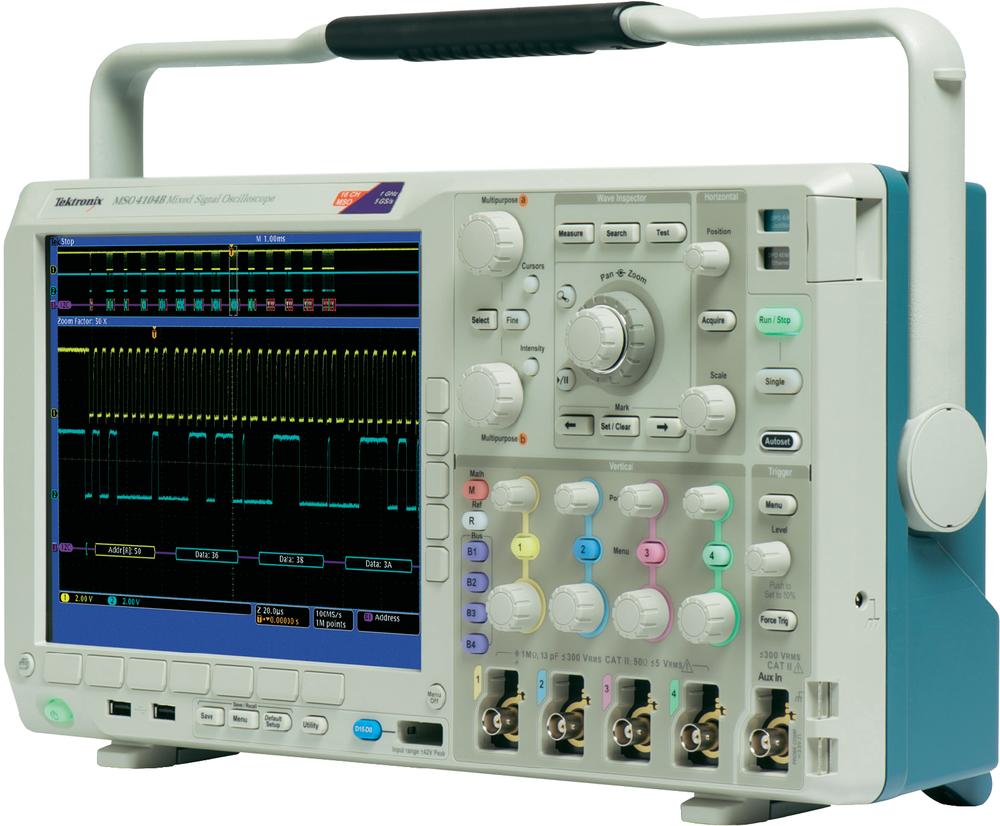

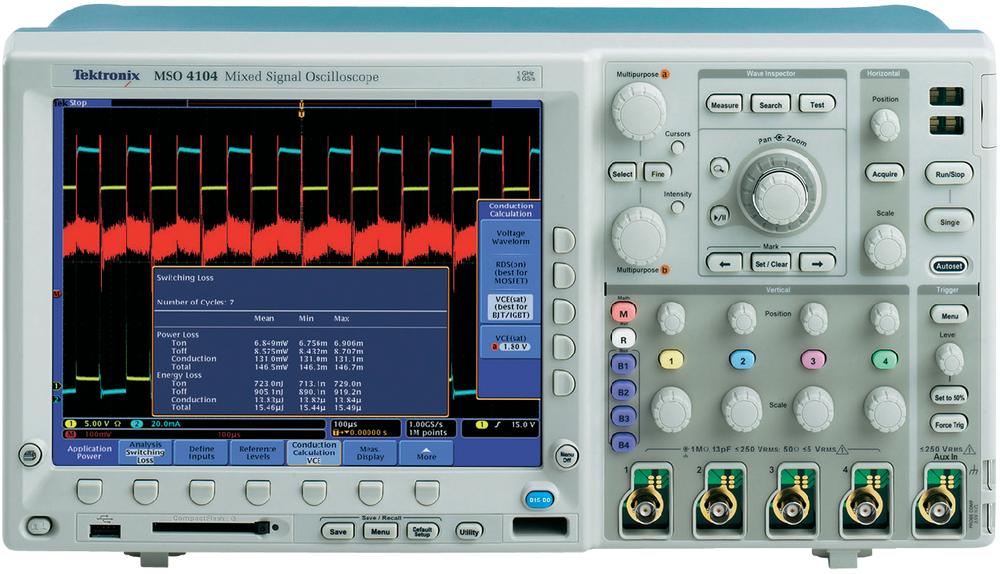

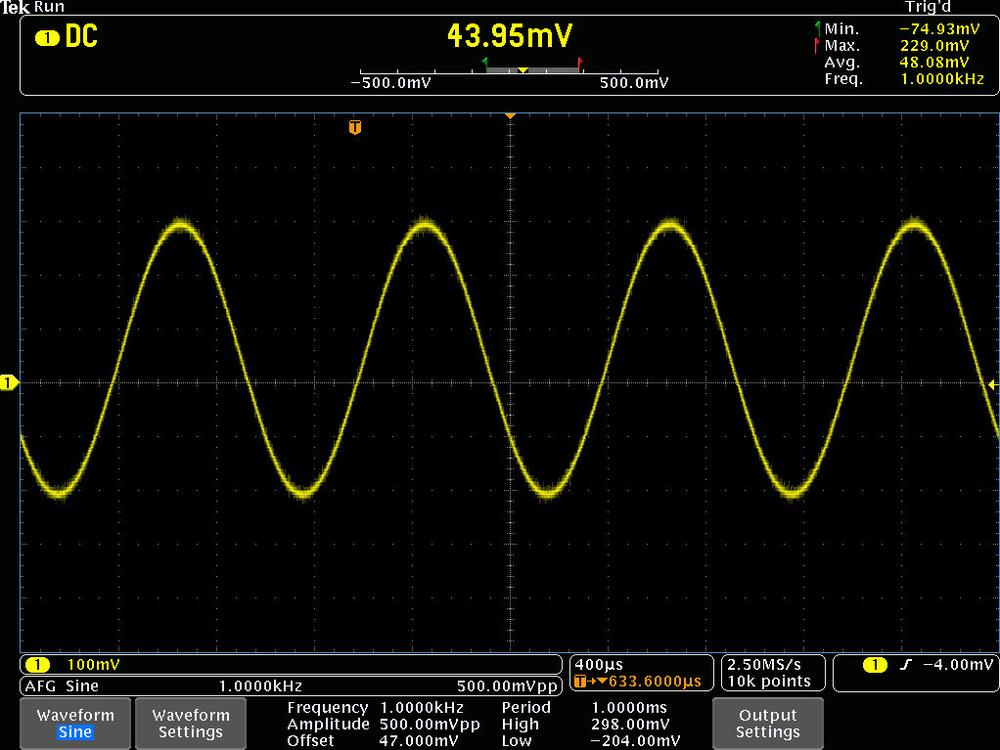

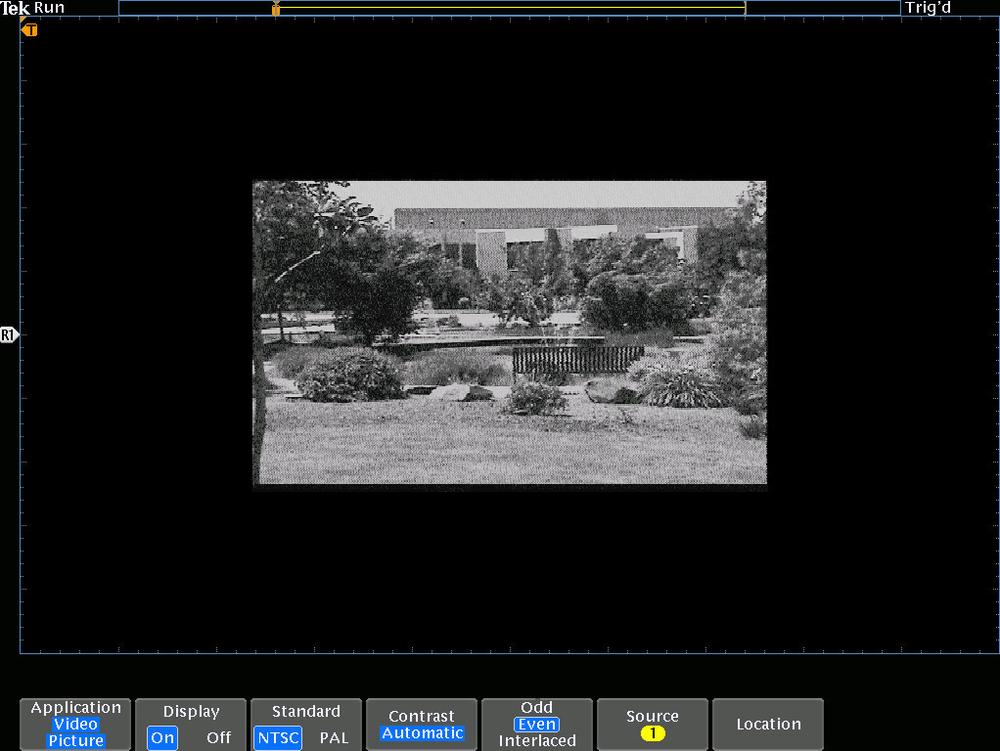

MSO4104B digitální osciloskop 4 kanály, 1 GHz Tektronix

Série osciloskopů DPO4000 zahrnuje modely od 350 MHz do1 GHz a je vybavena revoluční funkcí Wave Inspector™ - nástroj pro rozpoznávání, efektivní zobrazení, navigaci a analýzu uložených signálových dat. K dalším funkcím nového přenosného DPO4000 patří spouštěcí tlačítko, programování protokolu, funkce USB Plug and Play, 10,4" XGA displej a hlavně malé rozměry, které zjednodušují vývojové práce a zvyšují produktivitu. Řada DPO4000 jde vstříc velmi náročným požadavkům na ladění vestavěných systémů.



Vestavěné systémy (Embedded Systems) neodmyslitelně patří do našich každodenních životů, především ve spotřební elektronice. Jsou použitelné v automobilových, lékařských, počítačových, komunikačních, stavebních technologiích, ale také v průmyslu nebo letectví. Všechny tyto přístroje (tiskárny, bankomaty, systém ABS apod.) dosud vzájemně komunikovaly s okolním světem prostřednictvím široké paralelní sběrnice. Paralelní sběrnice byly nahrazeny sběrnicí sériovou - I²C a SPI a CAN. Po sériové sběrnici lze přijímat jednotlivé signály jako informace o adrese, ovládání, datech a synchronizaci. Pro praktičnost byly do série DPO4000 integrovány přepínače kódových slov, nástroje pro dekódování protokolů a analytické funkce. Debugování při návrhu elektronických systému se rázem zjednoduší.

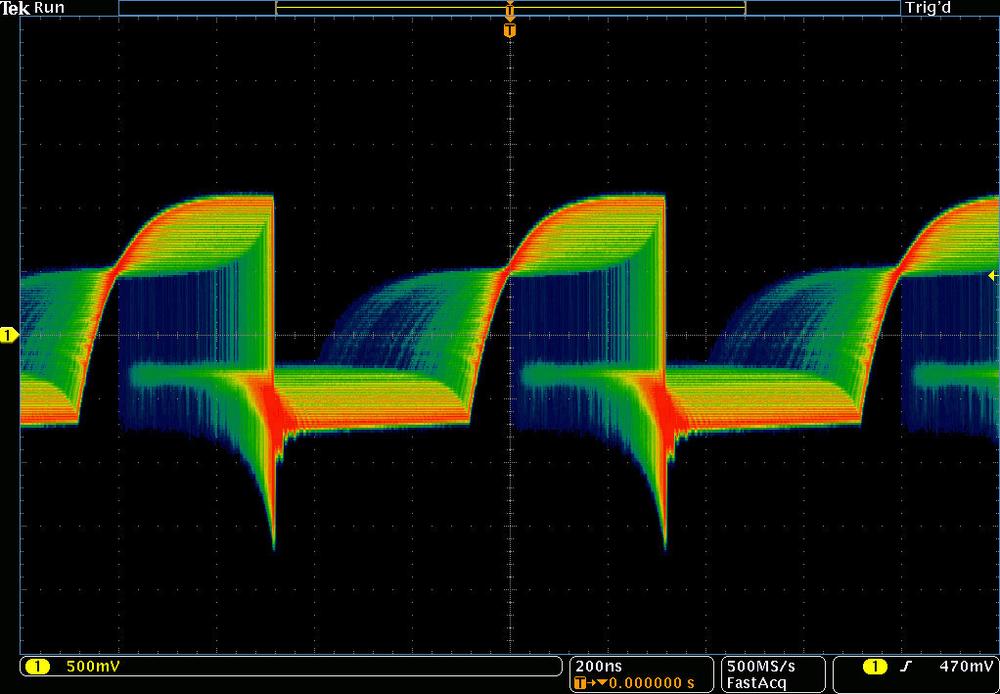

Snímání tvaru vlny (trvalé): >50.000

Displej barevný TFT displej

Velikost obrazovky 26,4 cm

Rozsah časové základny 400 ps - 1000 s/div

Vertikální vychylování 1 mV - 10 V / dílek

Vstupní impedance 1 MΩ;50 Ω

Vstupní spojení AC, DC

Rozsah vstupního napětí 300 V

Napájení 115 V AC; 230 V/AC

Hmotnost 5,5 kg

Kalibrace možná podle ISO / DAkkS

Typ/rozlišení displeje 1024 x 768 px

Rozlišení 11 Bit

Počet analogových vstupů 4

Vlastnosti osciloskopu S pamětí (DSO) · mixovaný signál (MSO) · logický analyzátor

Šířka pásma 1 GHz

Počet digitálních vstupů max. 16

Typ osciloskopu Digitální osciloskop

Vzorkovací frekvence na kanál (GSas) 5 GSa/s

Rozhraní (součástky) USB · Ethernet · LXI

Hloubka paměti na kanál 20

Kategorie měření CAT II 300 V

Kanály + 16 smíšených signálů

Šířka pásma 1 G Hz

4 kanály

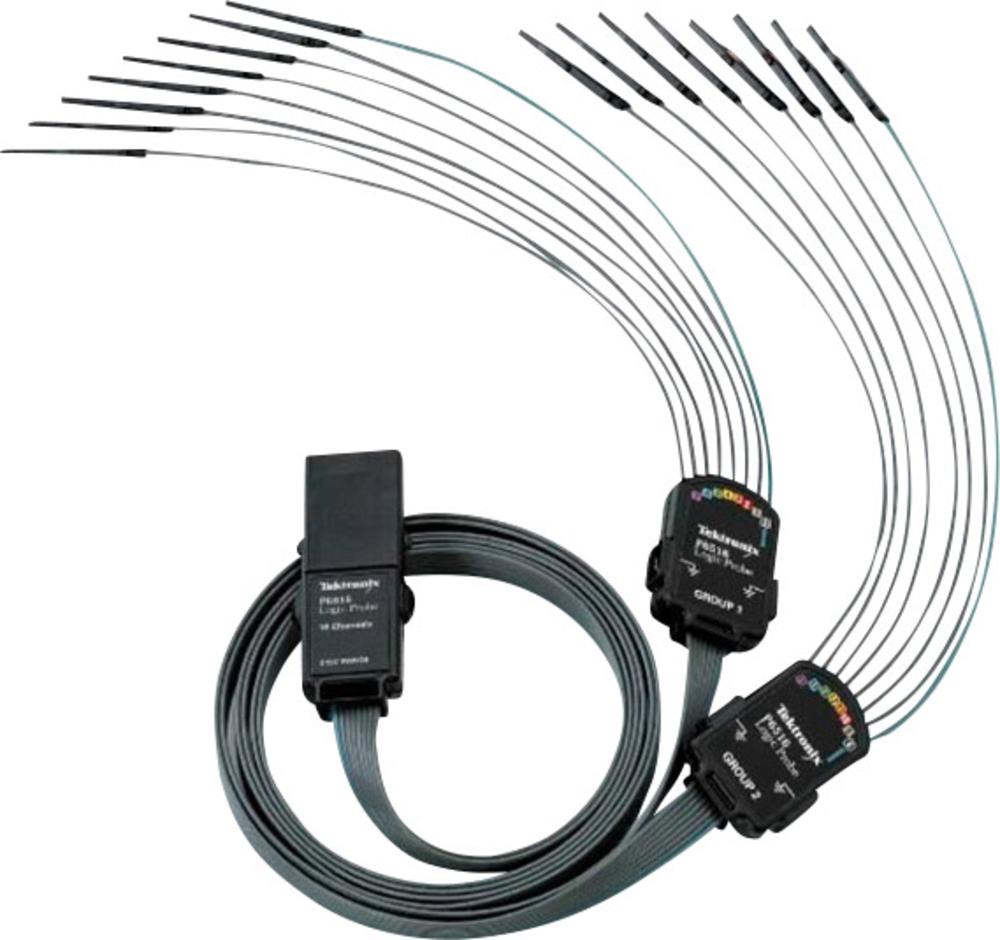

16 digitálních kanálů

26,4 cm (10,4") XGA displej

Wave Inspector™ pro efektivní analýzu

Max. rozsah: 50000 signálů

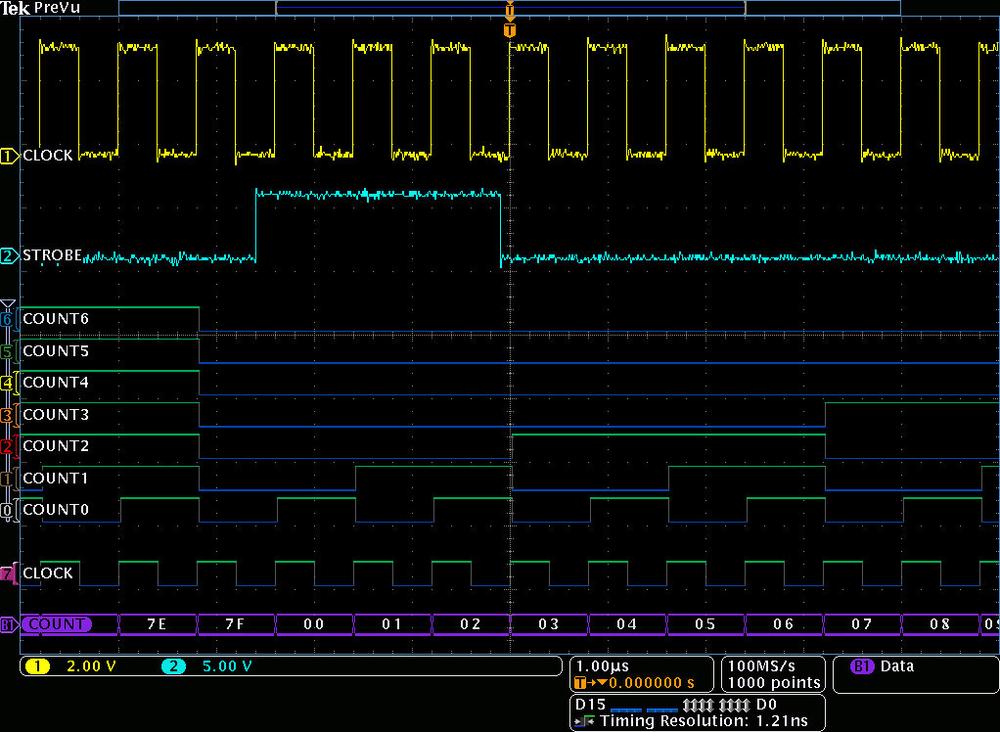

Paralelní spouštěcí sběrnice a analýza

Inteligentní spouštěč s MagniVu

Současné zobrazení YT a XY

Vertikální/horizontální histogramy

Síťové, USB a VGA rozhraní

Rozměry (vxšxd) 229x439x147 mm



Rozsah dodávky :

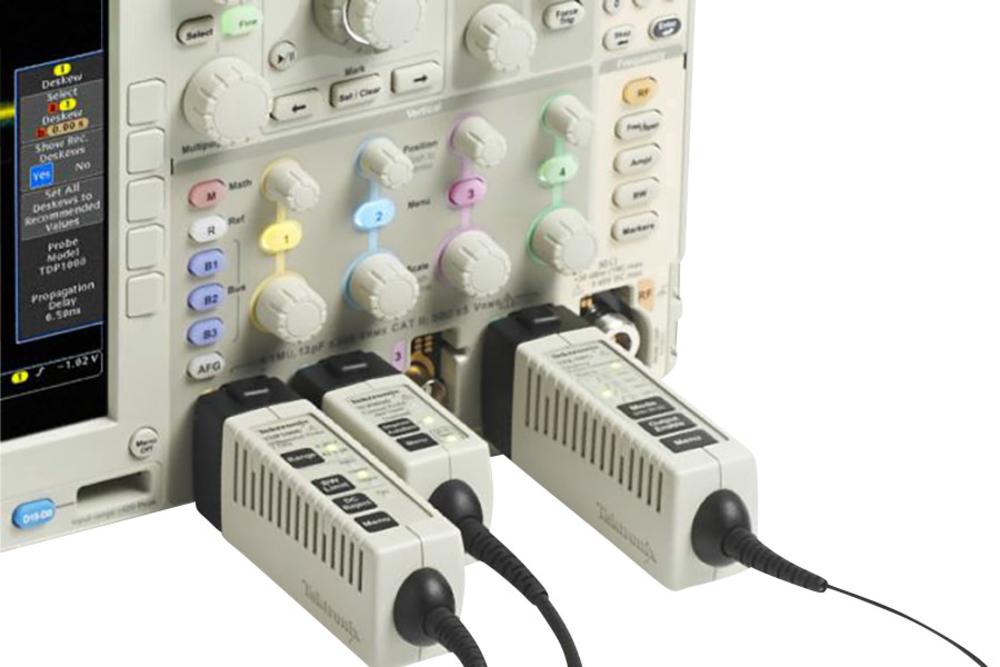

4 pasivní sondy TPP1000, 10:1

Software

Kalibrační certifikát z výroby

Síťový kabel

Taška na příslušenství

16 kanálů zkouška

Sada s příslušenstvím
