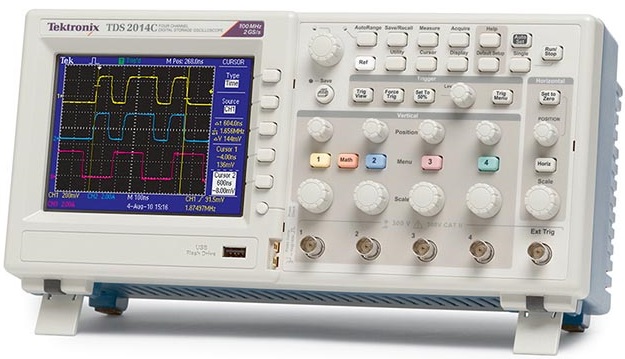

TDS2014C digitální paměťový osciloskop 4 kanály, 100 MHz Tektronix

Digitální paměťové osciloskopy řady TDS2000C nabízejí přes své kompaktní rozměry vysoký výkon za příznivou cenu. Díky mnoha standardním funkcím, jako je například USB port, 16 automatických měření, kontrola mezních hodnot, záznam dat a kontextová nápověda, přispívají osciloskopy řady TDS2000C ke zvýšení efektivity práce.



Upozornění: Software je pouze v EN nebo DE jazykové mutaci.



Displej barevný TFT displej

Velikost obrazovky 14.4 cm

Rozsah časové základny 2,5 ns - 50 s/div

Vertikální vychylování 2 mV-5 V/díl

Vstupní impedance 1 MΩ

Vstupní spojení AC, DC, GND

Rozsah vstupního napětí 300 V

Napájení 230 V/AC

Hmotnost 2,2 kg

Kalibrace možná podle ISO / DAkkS

Kategorie měření CAT I

Typ osciloskopu Digitální osciloskop

Vzorkovací frekvence na kanál (GSas) 2 GSa/s

Rozhraní USB

Počet analogových vstupů 4

Šířka pásma 100 MHz

Typ/rozlišení displeje 320 x 240 px

Rozlišení 8 Bit

Vlastnosti osciloskopu S pamětí (DSO) · spektrální analyzátor

Hloubka paměti na kanál 2.5

100 MHz

Počet analogových vstupů 4

Rozšířené spouštěcí funkce

Rozměry (dxšxv) 124x326x158 mm

Délka záznamu se 2500 body na všech kanálech

Rozšířené spouštěcí funkce jako spouštění šířkou impulzu a spouštění videem podle volby řádku

16 automatických měření a FFT pro analýzu signálu

Integrovaná kontrola mezních hodnot

Automatické rozšířené protokolování dat

Funkce Autoset a auto-ranging

Integrovaná kontextová nápověda

Průvodce pro test měřicí hlavy

Vícejazyčné uživatelské rozhraní

Aktivní barevný TFT displej 14,4 cm (5,7")

Hostitelský port USB 2.0 na předním panelu pro rychlé a pohodlné uložení a tisk dat a připojení klávesnice USB

Port USB 2.0 na zadní straně pro snadné připojení k počítači nebo pro přímý tisk z tiskárny PictBridge® kompatibilní

Včetně softwaru LabView® SignalExpress™ TE Limited Edition od National Instruments a Tektronix OpenChoice® pro připojení zařízení zkušební laboratoře přes jedno rozhraní



Rozsah dodávky :

4 měřicí sondy TPP0101 (10:1)

Síťový kabel

Software OpenChioce®

Software Signal Express

Návod k obsluze
