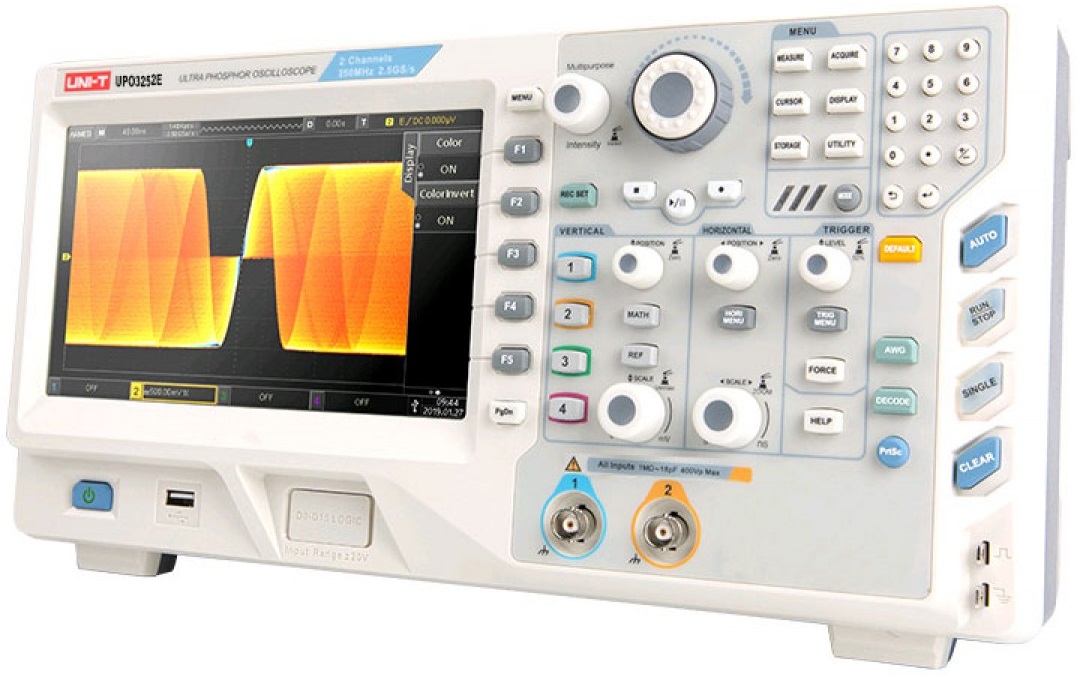

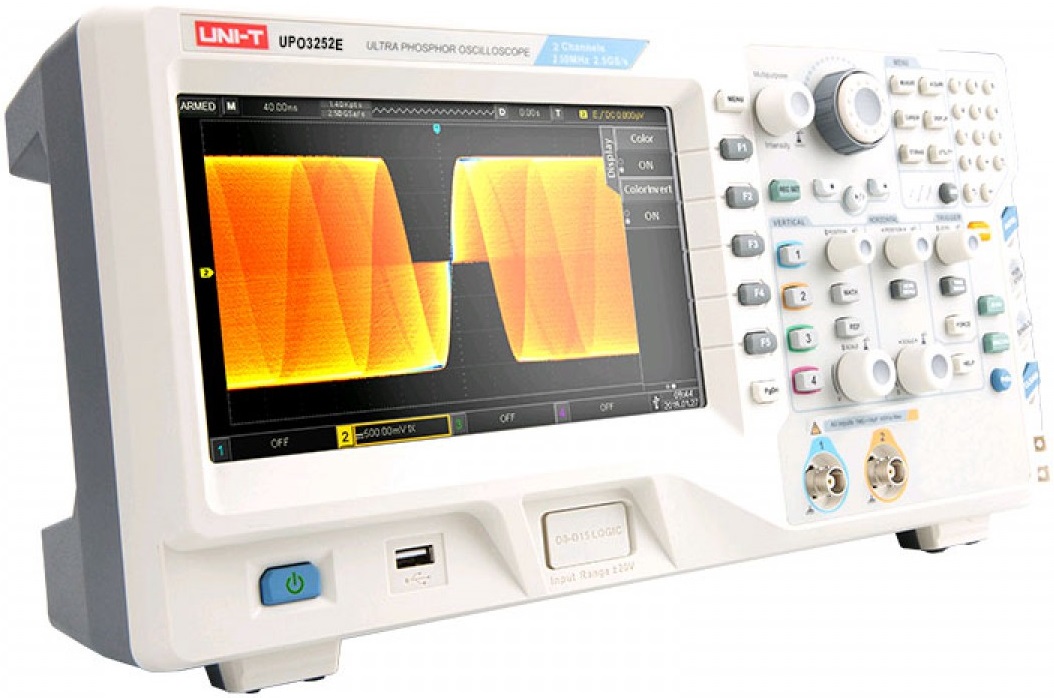

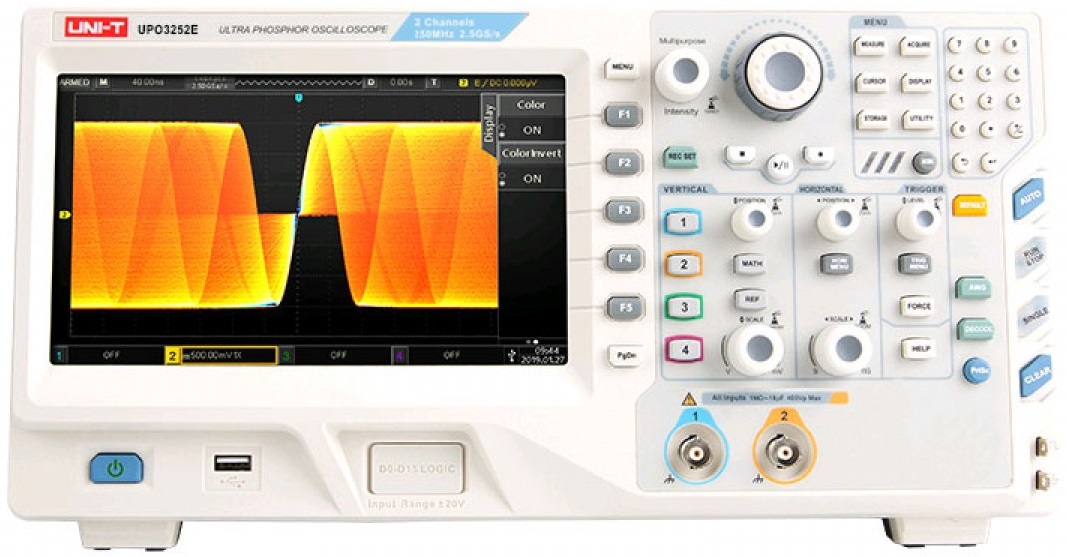

UNI-T UPO3252E osciloskop

Osciloskop UPO3252E je moderní multifunkční dvoukanálový osciloskop pro dva analogové kanály v pásmu do 250mhz a hardverovým čítačem kmitočtů.
Přístroj má TFT LCD obrazovku s úhlopříčkou 8 palců a rozlišením 800 x 480 pixelů x RGB, 160 mil. Barev s technologií Ultra Phosphor, což umožňuje lépe sledovat historii dráhy aktivního signálu.
Osciloskop má rychlost vzorkování 2,5 gsa/s s možností zachycení až 200 000 wfms/s a s hloubkou paměti 70 Mpts na kanál. Umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.
Osciloskopy UPO3252E mají špičkové vlastnosti a jsou navrženy pro využití v nejrozsáhlejších podmínkách testovacích a měřicích aplikací v elektronice, komunikacích, výrobě, národní obraně, elektroenergetice, chemickém a jiném průmyslu. Tento přístroj přísně vyhovuje bezpečnostním normám IEC61010-1, kategorii CAT I 300Vrms, CAT II 100Vrms.

Šířka pásma: 250mhz
Počet analogových kanálů: 2
Vstupní vazba: (1MΩ±1%)//(18pf±3pf)
Verikální osa: 1mv/div až 20V/div, každý kanál má samostatné vertikální menu
Max. Vstupní napětí: CAT I 300Vrms, CAT II 100Vrms, přechodové max. 1000Vpk
Vertikální rozlišení: 8 bit
Přesnost DC zesílení: < 5 mv ±3%, ≥ 5 mv ±2%
Přesnost ofsetu: ≤ ±3%
Vzorkovací frekvence v reálném čase: 2,5gsa/s (jeden analog.kanál); 1,25gsa/s (2 analog. Kanály)
Nezávislé časové základny pro každý kanál
Rozsah časové základny: 2ns/div až 40s/div (1-2 kanály)
Strmost náběžné hrany: ≤ 1,4ns
Délka uloženého záznamu: volitelně 7 kpts až 70 Mpts (vzorkovacích bodů) na kanál
Spouštění: Edge, Pulse, Video (PAL, SECAM, NTSC), Slope, Alternating trigger
Matematické operace se vstupními signály: A+B, A-B, axb, A/B, FFT, Editable Advanced, Filter
Digitální filtry: dolní propust, horní propust, pásmová propust, pásmová zádrž
Logické operace: AND, OR, NOT, XOR
Další operace: Log, Exp, Sin, Cos, Tan, Sqrt, Inth, Diff
Automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, overshoot, preshoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, risedelay, falldelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
Dekódování sběrnic: RS232/UART, I2C, SPI, USB, CAN, LIN, flexray
Počet ukládaných souborů do paměti osciloskopu/na USB flesh: 256/256
Softwarová tlačítka v obrazovce
Softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
Uložení aktuální obrazovky ve formátu .BMP - Print Screen
Uložení křivek ve formátu .csv na USB flesh pro přenos do Excelu v PC

Displej: úhlopříčka 8 palců, 800 x 480 pixelů x RGB, 160 mil. Barev s technologií Ultra Phosphor s nastavitelným dosvitem od minima až po nekonečno, vektorové nebo bodové zobrazení

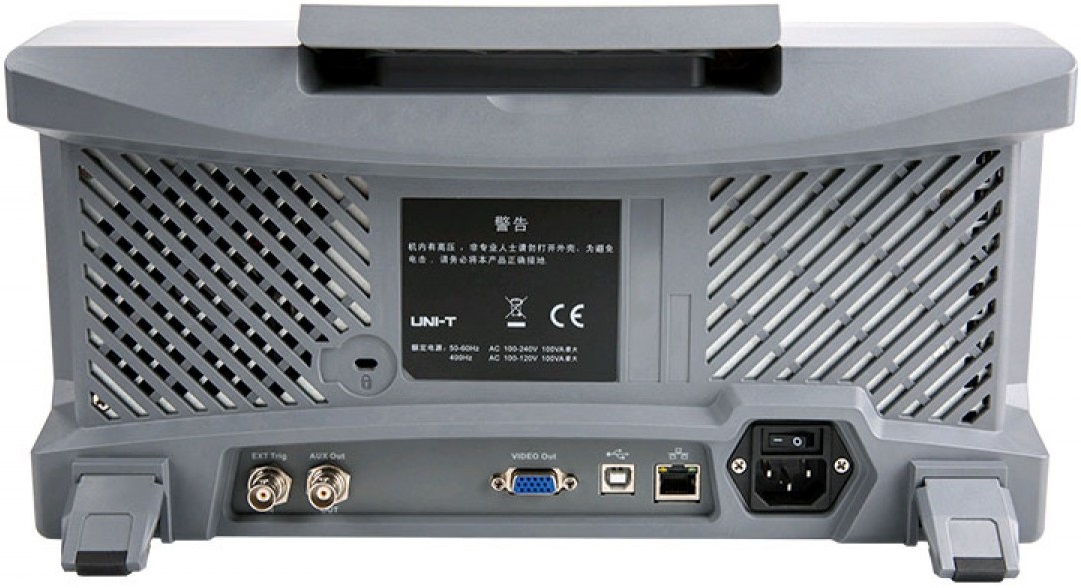

Standartní rozhraní: USB-Host, USB-Device, LAN, VGA, EXT Trig, AUX Out
Volitelné rozhraní (po dokoupení): multimetrový modul (UT-M12), modul generátoru - Signal source output interface (wavegen)
Dvoujazyčné menu: anglicky, čínsky
Kalibrační interval: 1 rok
Napájení: AC 100V až 240Vrms, 45 až 440Hz
Jištění: pojistka 2,5A, T, 250V
Pracovní teplota okolí: 0°C až +40°C
Skladovací teplota: -20°C až +60°C
Pracovní vlhkost okolí: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
Pracovní nadmořská výška: max. 3000 m n.m.
Nepracovní (skladovací) nadmořská výška: 15000 m n.m.
Rozměry (š x v x h): 370 x 195 x 125 mm
Hmotnost: 4,2kg

Rozsah dodávky:
Osciloskop UPO3252E: 1ks
Oddělitelný třížilový napájecí kabel: 1ks
Kabel USB UT-D14: 1ks
Set pasivních sond (300mhz UT-P06): 1 set (2sondy)
