Strojní svěrák Bernardo CHV 130 V
Strojní svěrák CHV 130 V
Využití: obráběcí centra, frézování, vrtání
Může být použit na moderních CNC strojích a obráběcích centrech
Svěrák je zhotoven z tvárné litiny a jeho tělo je kalené a broušené
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Může být použit vodorovně, svisle a příčně
Upevnění na stole pomocí příčné drážky na přání
Vřeteno je chráněno proti nečistotám a třískám
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku
Vysoká a bezpečná upínací síla při malé fyzické námaze
Dlouhé ploché vedení pohyblivé čelisti
Různé speciální čelisti jsou k dispozici na přání
Vhodné pro upínání dlouhých velkých obrobků
Speciální provedení na přání: drážky, otvory, …

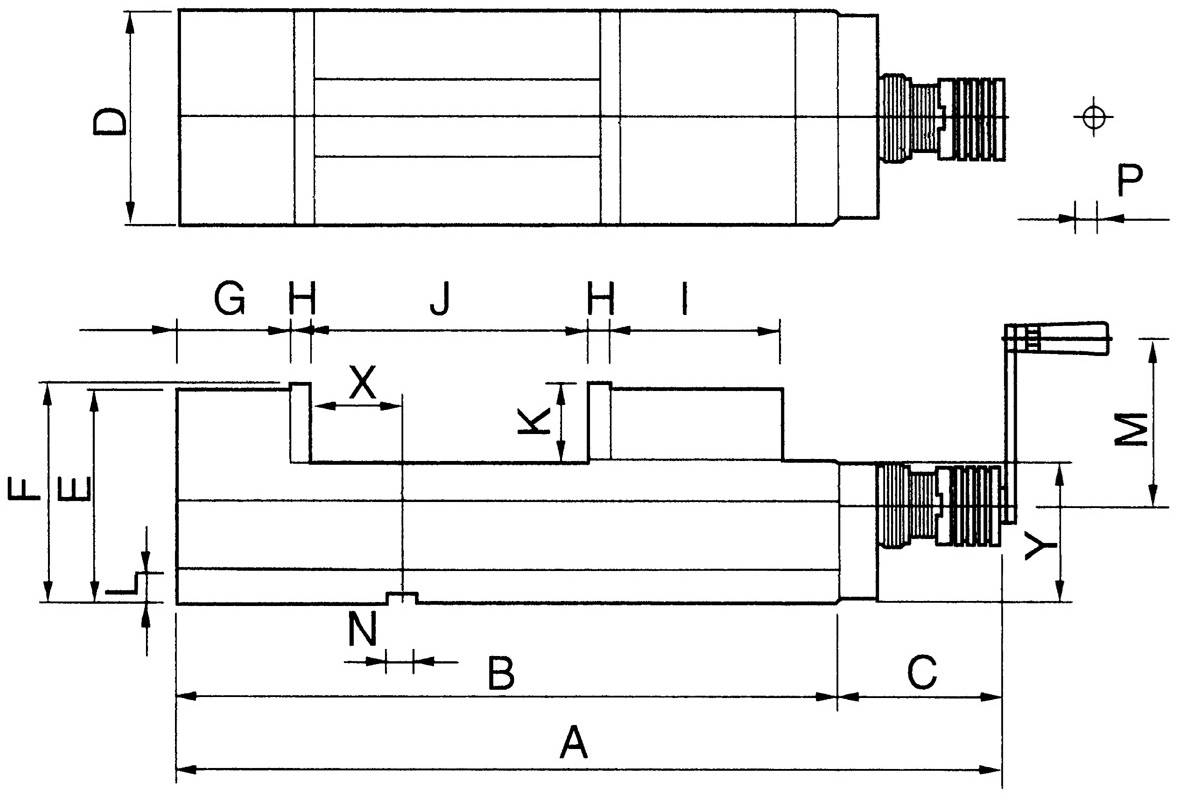

Technické specifikace:
A 540 mm
B 405 mm
C 135 mm
D 131 mm
E 147 mm
F 150 mm
G 70 mm
H 15 mm
I 115 mm

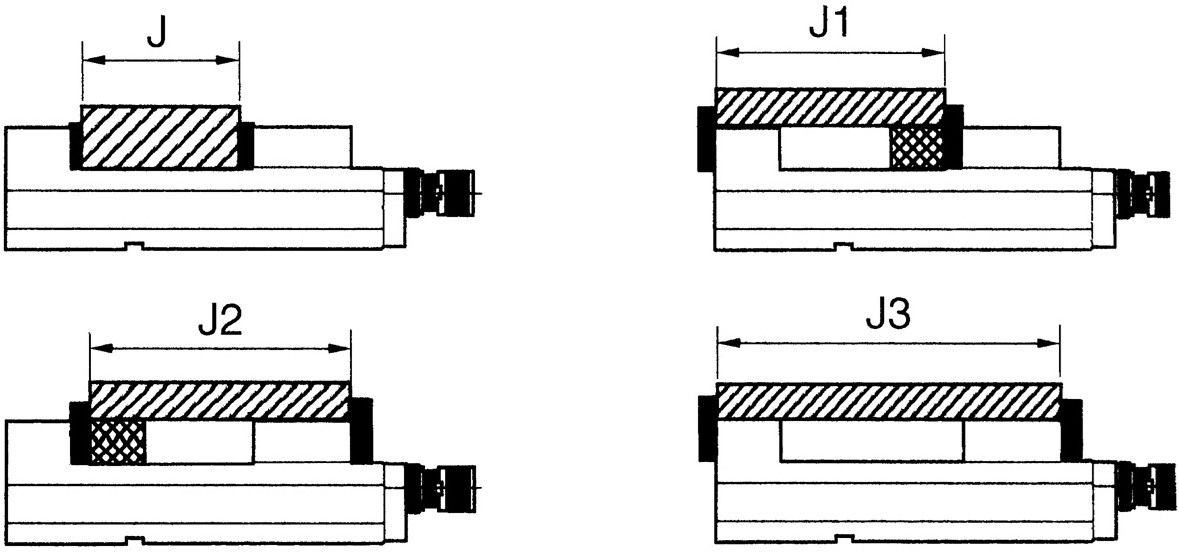

J 0 - 180 mm
J1 180 - 240 mm
J2 180 - 290 mm
J3 180 - 380 mm
K 55 mm
L 22 mm
M 125 mm
N 18 mm
P 14 mm

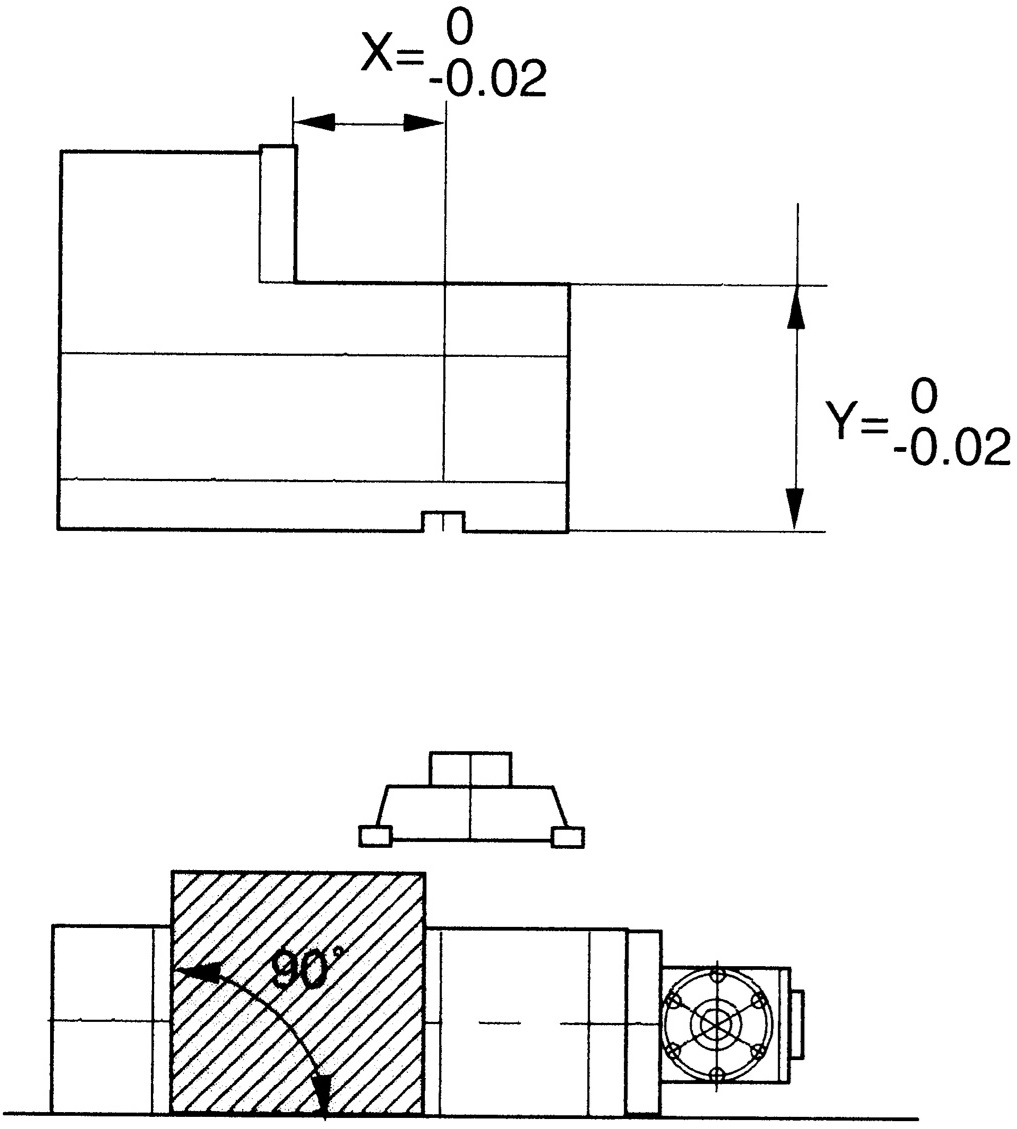

X 65 mm
Y 95 mm
Max. upínací síla 4500 kg
Hmotnost 40 kg
