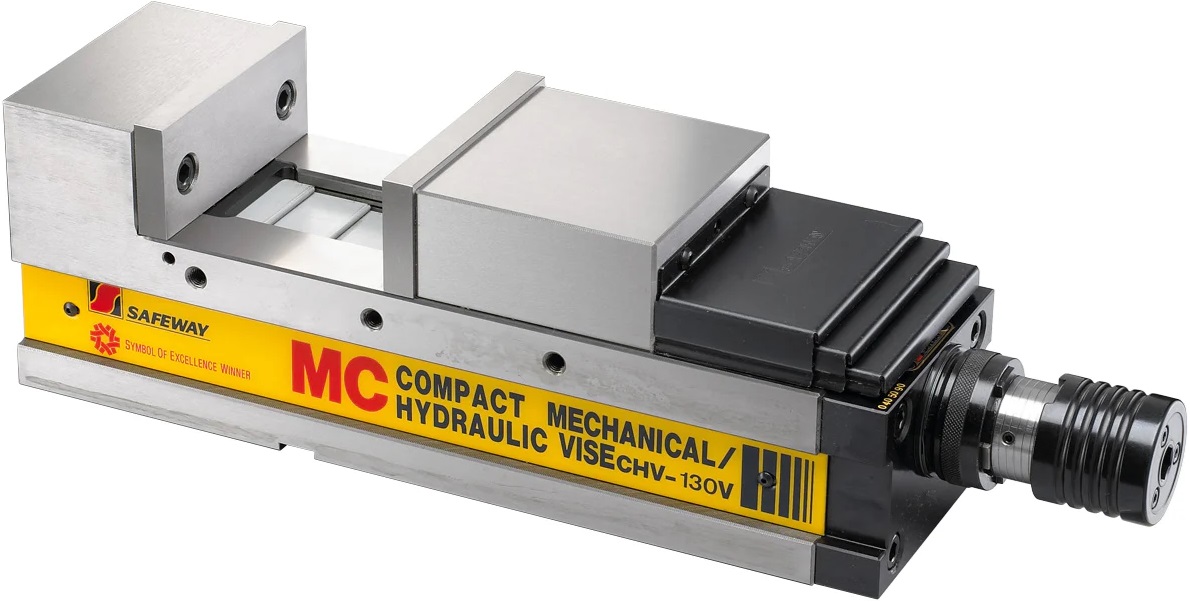

Strojní svěrák Bernardo CHV 200 V
Využití: obráběcí centra, frézování, vrtání
Může být použit na moderních CNC strojích a obráběcích centrech
Svěrák je zhotoven z tvárné litiny a jeho tělo je kalené a broušené
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Může být použit vodorovně, svisle a příčně
Upevnění na stole pomocí příčné drážky na přání
Vřeteno je chráněno proti nečistotám a třískám
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku
Vysoká a bezpečná upínací síla při malé fyzické námaze
Dlouhé ploché vedení pohyblivé čelisti
Různé speciální čelisti jsou k dispozici na přání
Vhodné pro upínání dlouhých velkých obrobků
Speciální provedení na přání: drážky, otvory, …

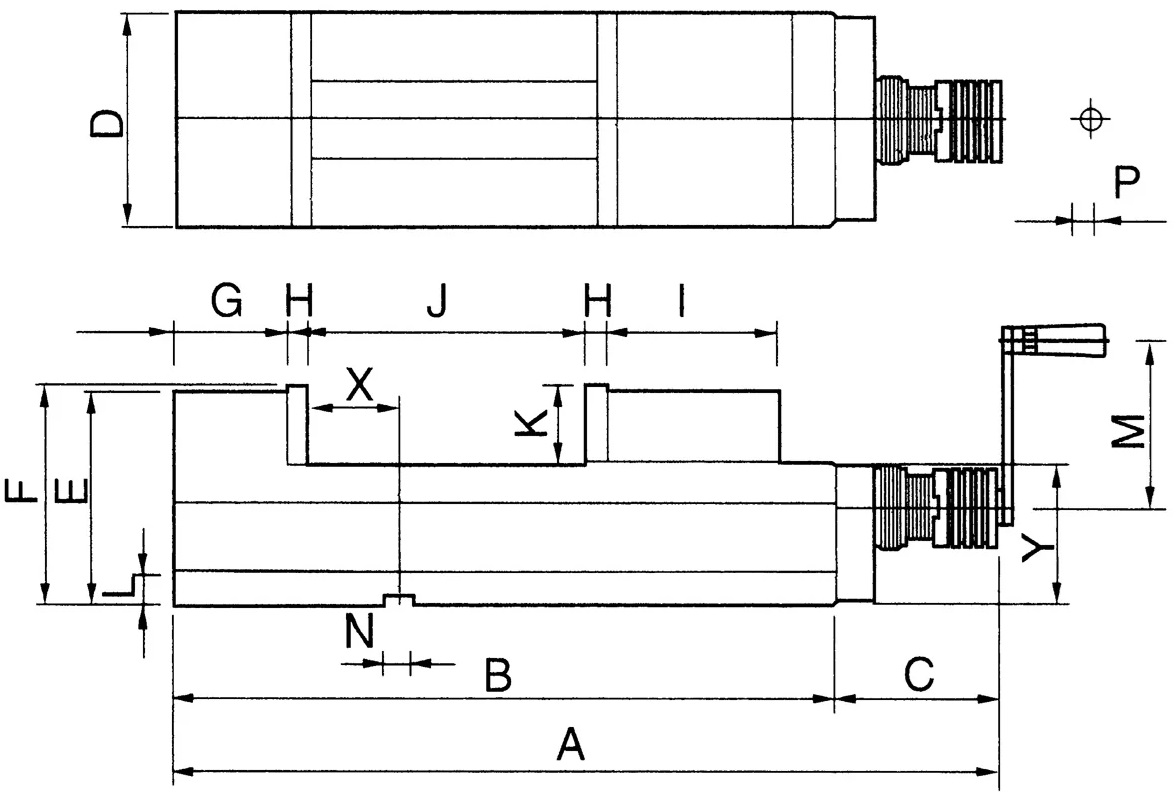

Technické specifikace:
A 705 mm
B 570 mm
C 135 mm
D 201 mm
E 170 mm
F 173 mm
G 90 mm
H 18 mm
I 150 mm

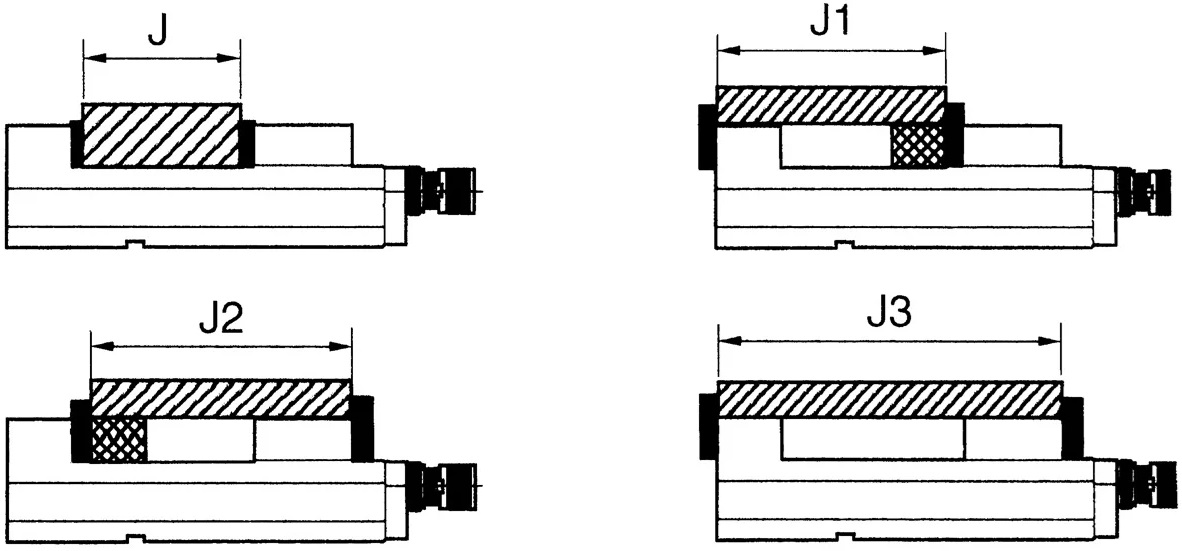

J 0 - 280 mm
J1 280 - 360 mm
J2 280 - 420 mm
J3 280 - 540 mm
K 63 mm
L 22 mm
M 125 mm
N 18 mm
P 14 mm

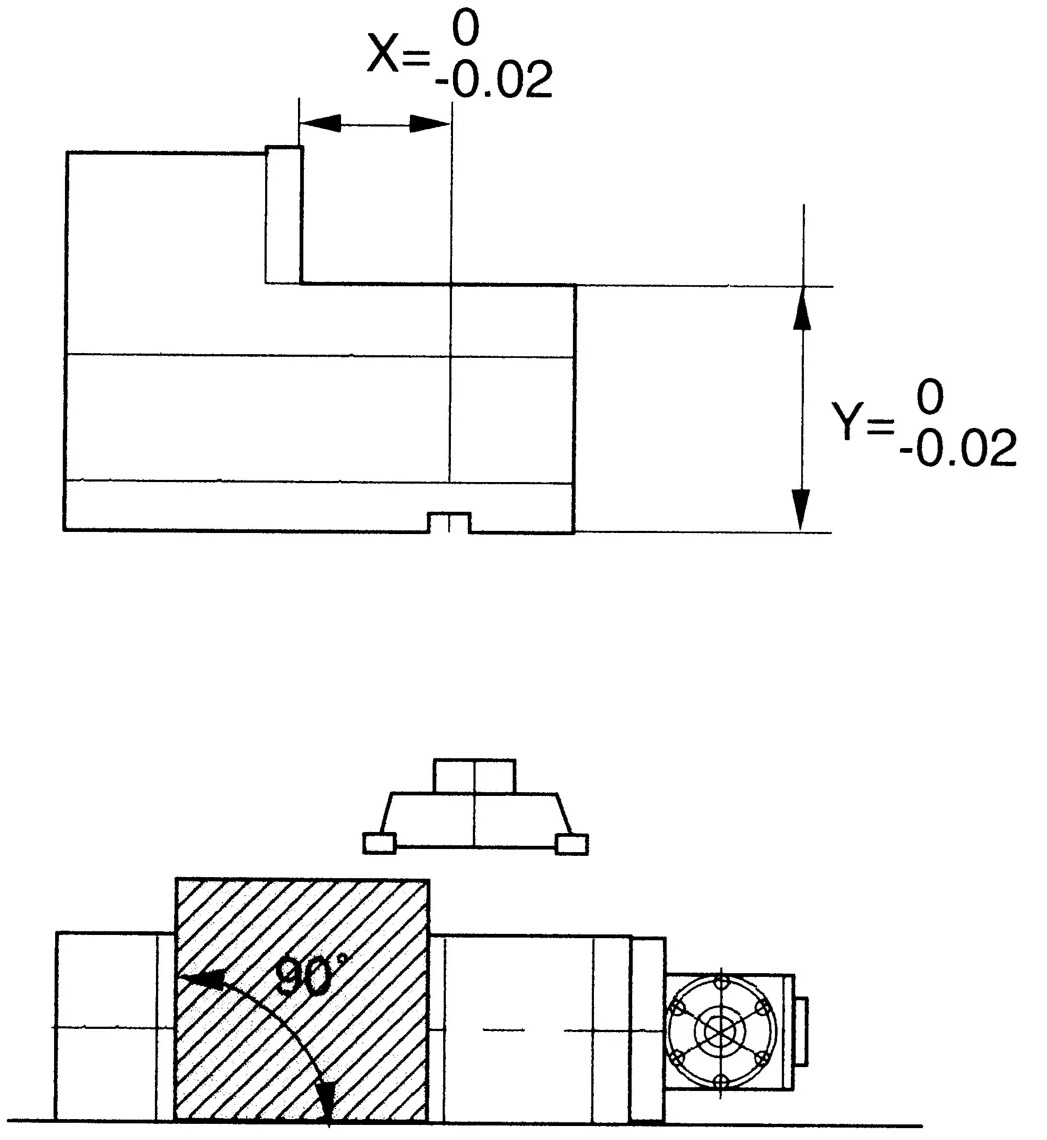

X 82 mm
Y 110 mm
Max upínací síla 7000 kg
Hmotnost 87 kg
