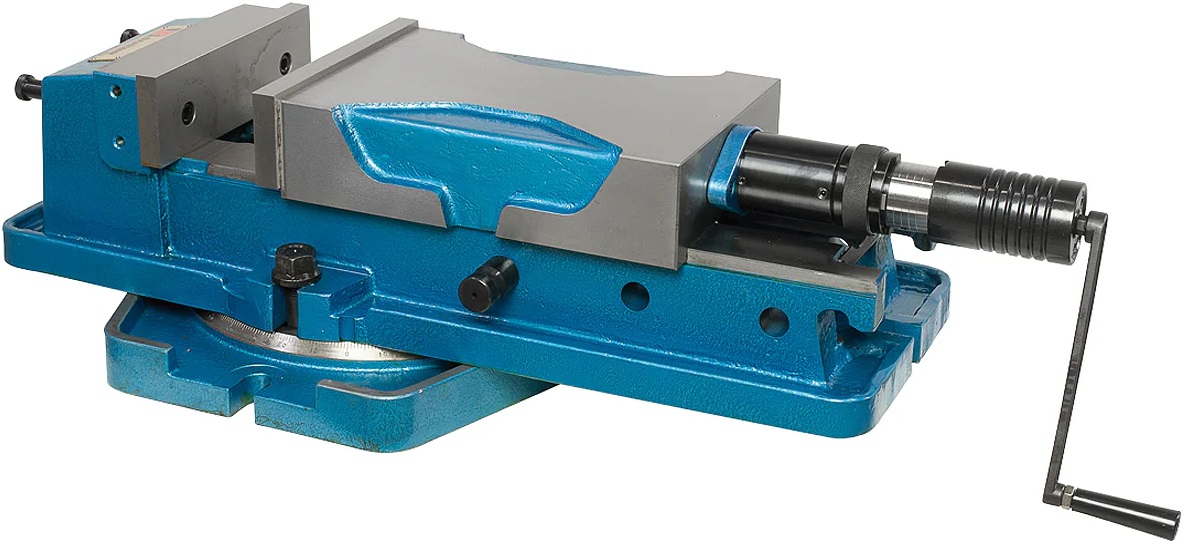

Strojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 250
Vysokovýkonný hydraulický strojní svěrák PHV 250
Strojní svěrák určený pro práce vyžadující vysoké upínací síly a zároveň velký rozsah upínání. Díky hydraulickému posilovači je ovládání svěráku snazší a efektivnější než při použití standardních strojních svěráků
Může být použit na moderních CNC strojích a obráběcích centrech
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Kalené a broušené vodící plochy
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku
Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů
Volitelné mechanické upínání nebo mechanicko/hydraulické upnutí posuvem přestavovacího pouzdra
Konstantní upínací síla v celém rozsahu upínání
Dlouhé ploché vedení pohyblivých čelistí
Rychle výměnitelná a cenově dostupná hydraulická jednotka
Různé čelisti k dispozici
Kompletní dodávka s otočným talířem se stupnicí 360°
Technické parametry:
Hydraulický strojní svěrák Bernardo PHV 250
Šířka čelistí: 250 mm
Výška čelistí: 80 mm
Výška: 238 mm
Celková délka: 920 / 1 260 mm
Upínací délka: 0 - 115 / 110 - 230 / 225 - 345 mm
Upínací tlak (síla) [kg] / [kN]: 7 000 / 68,65 mm

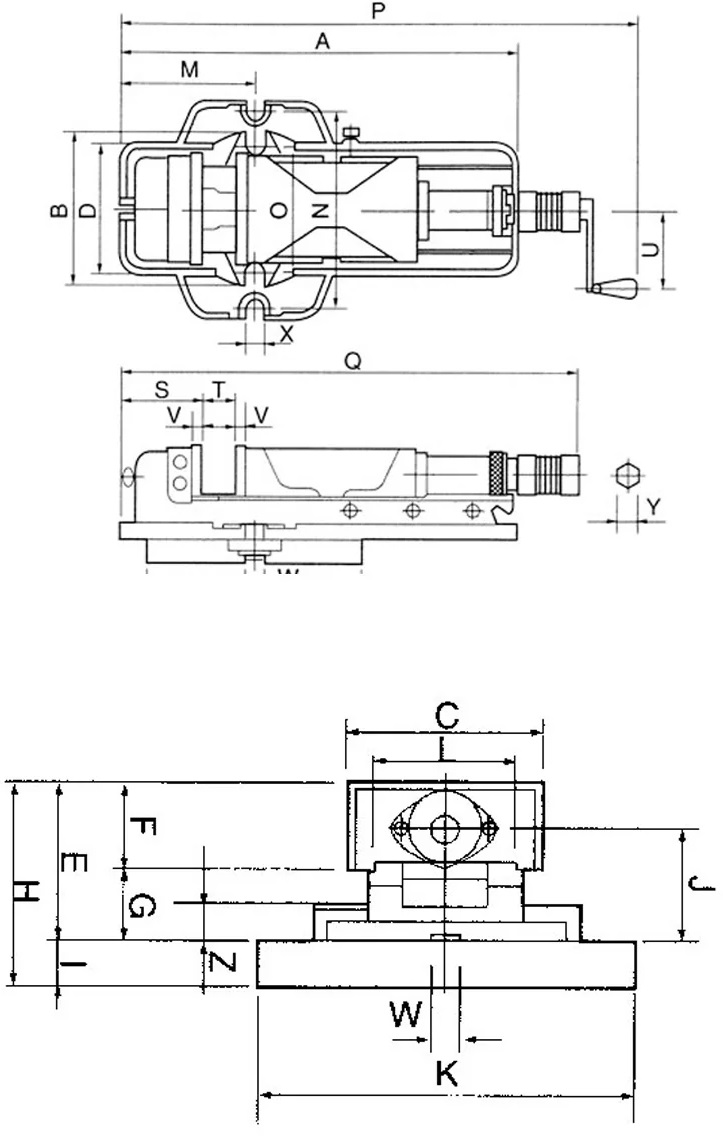

Rozměr A: 810 mm
Rozměr B: 320 mm
Rozměr C: 250 mm
Rozměr D: 290 mm
Rozměr E: 190 mm
Rozměr F: 80 mm
Rozměr G: 110 mm
Rozměr H: 238 mm
Rozměr J: 139 mm
Rozměr K: 460 mm
Rozměr L: 195 mm
Rozměr M: 320 mm
Rozměr P: 920/1 260 mm
Rozměr Q: 815/1 135 mm
Rozměr R: 420 mm
Rozměr S: 180 mm
Rozměr T: 340 mm
Rozměr U: 125 mm
Rozměr V: 21 mm
Rozměr W: 18 mm
Rozměr X: 22 mm
Rozměr Y: 14 mm
Rozměr Z: 36 mm
Hmotnost: 172 kg
