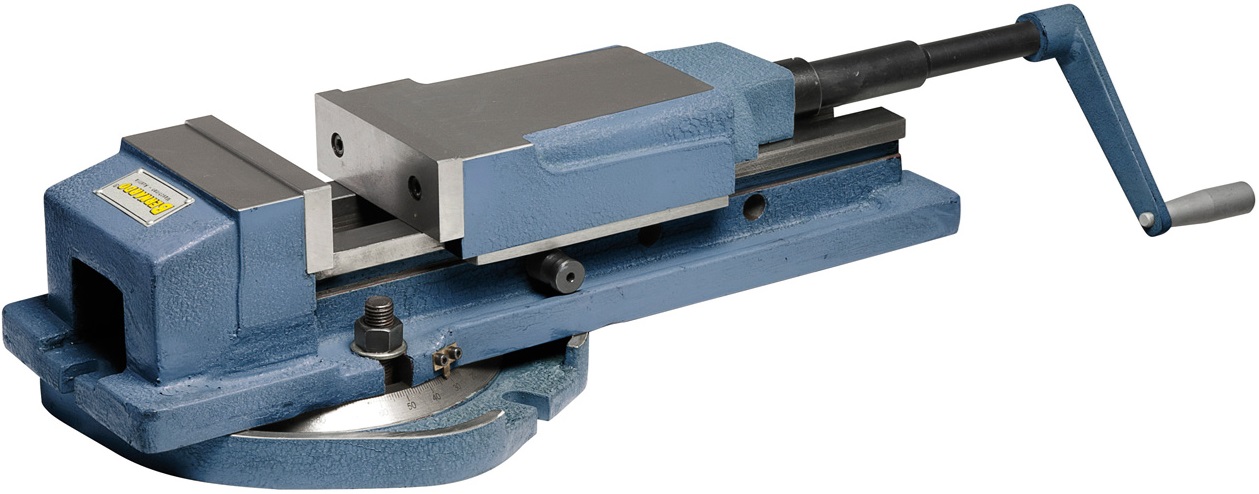

Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Technické parametry:
Hydraulický svěrák Bernardo VH 125
Šířka čelistí A: 125 mm
Výška čelistí B: 46 mm
Upínací délka C: 0 - 72 | 70 - 140 | 15 - 220 mm
Celková délka D: 670 mm
Délka základny E: 540
Šířka základny F: 165
Šířka základny G: 185 mm
Výška H: 118 mm
Výška umístění čelistí I: 72 mm
Šířka vedení čelistí J: 97 mm
Vzdálenost pevné čelisti K: 117 mm
Vzdálenost upínacího otvoru základny svěráku L: 185 mm
Upínací délka X: 0 - 72 mm
Upínací délka Y: 70 - 140 mm
Upínací délka Z: 15 - 220 mm
Hmotnost: 42 kg
