180469 přesný NC svěrák Röhm RKD-M 125 dvojitý, bez posilovače

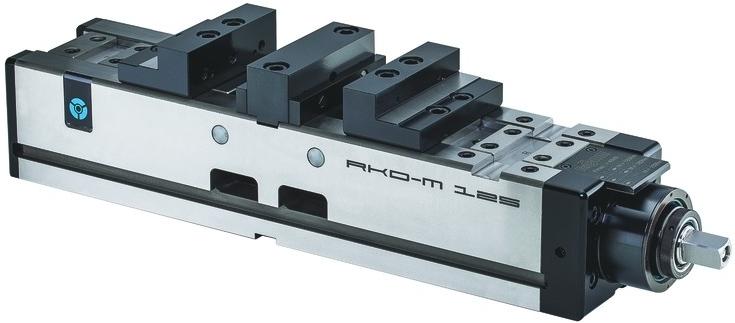

Kompaktní dvojitý NC svěrák Röhm RKD-M 125
Dvojitý, středící a kompaktní svěrák (vyjímatelná střední čelist) pro upínací věže s ovládáním třetí rukou zezadu určený pro přesné broušení, frézování a pro široké použití na CNC a konvenčních strojích.
Upínací systém s nulovým bodem
Kompaktní přesný svěrák pro CNC obráběcí centra. Umožnuje bezpečné upínání při minimální námaze obsluhy
Dvě zároveň pohyblivé čelisti a pevná střední čelist umožňují vysokou opakovanou přesnost ±0,01 mm a konstantní upínací síly při každém upnutí
Krátká dráha rychloposuvu. Jen asi 1,5 otočení klikou stačí pro dosažení max. upínací síly
Vysoce flexibilní svěrák pro univerzální použití
Ploché základní těleso
Rychlá demontáž i montáž je možná pouze se svorkami
Otočná pevná čelist a 2x rychlopřestavitelná a samonastavitelná pohyblivá čelist
Výměnné čelisťové vložky
Samosvorný přenos síly
Vyrobeno z vysoce jakostní slitinové oceli, stabilizované a kalené
Dvojí upínání (mezi 3 čelisti)
Dvě pohyblivé čelisti a pevná centrální čelist umožňují nastavení a snížení pracovního času díky dvojímu upnutí. Pohyb čelistí se provádí otáčením šroubu s ruční klikou a na obrobku je čelist udržována s přibližně 1 kN (funkce třetí ruky).
Při dalším otáčení kliky je druhá pohyblivá čelist již opřena proti obrobku pevně a je zde nasazena síla mechanického vřetena.
Kompenzační pružiny mohou kompenzovat rozměrové rozdíly ± 3 mm mezi obrobkem I a obrobkem II.
Zejména v hromadné výrobě jsou časy a doby cyklu kritickými faktory.
NC kompaktní dvojité svěráky společnosti Röhm jsou díky dvojímu upínání předurčené pro efektivní zpracování.
Maximální flexibilita a všestranné upevnění svěráku na pracovní plochu.
Třístranné uložení: základní ležatě, na přední straně, boční
Pohon vřeteneje zapouzdřený - ochrana proti třískám
Centrální mazání vodítek a závitu vřetena - na obou stranách svěráku jsou pevně umístěné mazací hlavice
Tělo svěráku je vybaveno závitem pro úhlovou montáž pohonu
Jednoduché spojení více modulárních svěráků pro práci v sestavách

Šířka čelistí 125 mm
Upínací délka B1 (drážka 1) 0 - 48 mm
Upínací délka B2 (drážka 1) 51 - 88 mm
Upínací délka B1 (drážka 2) 48 - 94 mm
Upínací délka B2 (drážka 2) 86 - 134 mm
Upínací délka B1 (drážka 3) 92 - 140 mm
Upínací délka B2 (drážka 3) 132 - 180 mm
Výška čelistí 40 mm
Celková délka (Dmax) 630 mm
Délka svěráku (F) 495 mm
Šířka svěráku (K) 125 mm
Výška svěráku (E) 145 mm
Tloušťka středové čelisti (H-0,02) 40 mm
Upínací tlak 40 kN
Hmotnost 52 kg
